Например, посадили мы на даче фасоль, и каждый день бегаем и меряем высоту ростка. Выясняем, что на пятый день росток был 10 см, на 10 день – 20 см, а на 15 день – 30 см.
И теперь нам нужно наглядно показать зависимость высоты ростка от количества прошедших дней.

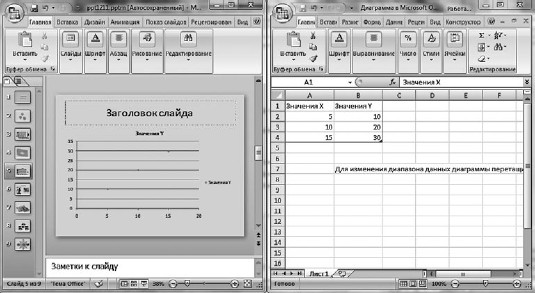

Создавайте новый слайд, щелкайте на кнопке вставки диаграммы и выбирайте из открывшегося окна точечную диаграмму. Она лучше всего подходит для случая, когда и по оси X, и по оси Y откладываются числа (рис. 3.53).
Рис. 3.53.
Как только вы вставите диаграмму в слайд, опять откроется файл с таблицей Excel. Просто внесите свои данные в таблицу, и диаграмма построится сама, по вашим данным.
Можете развернуть окно программы PowerPoint на весь экран, чтобы было удобнее добираться до меню.
Посмотрите, после вставки диаграммы в программе появились новые вкладки – Конструктор, Макет и Формат для работы с диаграммами.
Рассмотрим вкладку Макет (рис. 3.54).
Рис. 3.54. Вкладка Макет для работы с диаграммами
Текущий фрагмент. Позволяет выбрать из раскрывающегося списка любой фрагмент диаграммы, в результате чего он будет выделен.
Вставить. В диаграмму можно вставить рисунок, фигуры или надпись. Зачем? Для наглядности или просто для красоты.
Подписи. Позволит вам подписать все величины и оси. Рассмотрим подробнее, что тут есть.
Название диаграммы – можете решить, где оно будет находиться, а потом ввести текст в появившуюся рамку (рис. 3.55).
Рис. 3.55. Название диаграммы
Названия осей – можно выбрать, как именно будут подписаны оси на диаграмме, или выбрать вариант, при котором они не будут подписаны вообще.

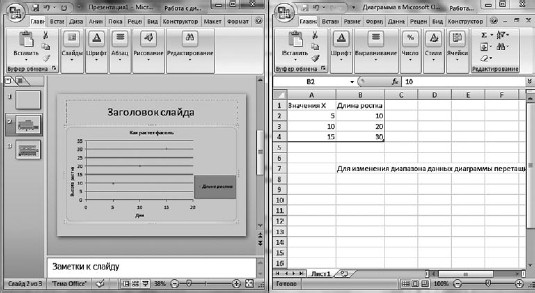

Легенда – позволяет задать отображение легенды (выше мы уже говорили, что это такое) на диаграмме. Я поменяла в таблице заголовок второго столбца со Значения Y (см. рис. 3.53) на Длина ростка, и легенда изменилась автоматически (рис. 3.56).
Легенда поясняет, что именно вы хотите показать, используя график или диаграмму. Отображение легенды можно отключить. Кроме того, ее можно отформатировать. Для этого нужно в меню кнопки Легенда выбрать строку Дополнительные параметры легенды и в появившемся окне задать ее цвет и стиль ее границ, заливку, тень… Что вашей душеньке будет угодно.
Рис. 3.56. Моя диаграмма с измененной легендой
Если вы выделите легенду, то можете изменить ее размер, используя стандартную рамку, которая появляется при выделении.
• Подписи данных – позволяет
• Таблица данных – доступна не для всех диаграмм. Рассмотрим эту команду чуть позже.
Оси. В этой группе есть такие команды.
• Оси – при щелчке на этой кнопке появляется список осей диаграммы. Вы можете выбрать нужную ось и настроить некоторые ее параметры с помощью раскрывшегося подменю. Обратите внимание, в этом подменю есть пункт Дополнительные параметры. При его выборе откроется окно, в котором вы можете разукрасить ось, как хотите.
• Сетка – для наглядности в случае сложных графиков можно включить сетку по выбранной оси. Кстати, в меню тут тоже есть строка Дополнительные параметры. Если у вас в душе живет художник, то ему будет где развернуться.
Фон. Позволяет выделить фон области построения. Область, где находится график, будет выделена выбранным вами цветом.
Анализ. Если вам когда-нибудь понадобится проанализировать свой график – идите сюда. В подробности вдаваться не буду, там много математики. Напишу, что в случае с ростком фасоли график получился прямой линией, и анализ показал, что это линейная зависимость.
Я напомню, что мы рассмотрели случай, когда нужно показать зависимость одной величины от другой, причем и одна, и вторая величины выражаются цифрами. Я описала точечную диаграмму, а можно было еще использовать пузырьковую, там вместо точки на графике большой пузырек.
Теперь изменим тип диаграммы. Для этого откройте вкладку Конструктор (рис. 3.57) и нажмите кнопку Изменить тип диаграммы.
Рис. 3.57. Вкладка Конструктор для работы с диаграммами
Выбираем в открывшемся окне График.
Причем я хочу ввести больше данных и нажимаю кнопку Изменить данные (рис. 3.58).
Рис. 3.58. Диаграмма График с включенной таблицей данных
А теперь рассматривайте рисунок, а я буду рассказывать, что я сделала.
Во-первых, продлила график, введя новые значения в таблицу Excel. Помните, что на графике отображается выделенная в таблице часть данных: то, что в таблице обведено рамочкой.
Во-вторых, добавила второй график, вставив второй столбец в таблицу. Посмотрите, на диаграмме теперь две легенды – Длина ростка и Длина второго ростка.
В-третьих, на вкладке Макет я нажала кнопку Таблица данных. И эта таблица высветилась на экране.
