Огнеметные танки Второй мировой войны
Шрифт:

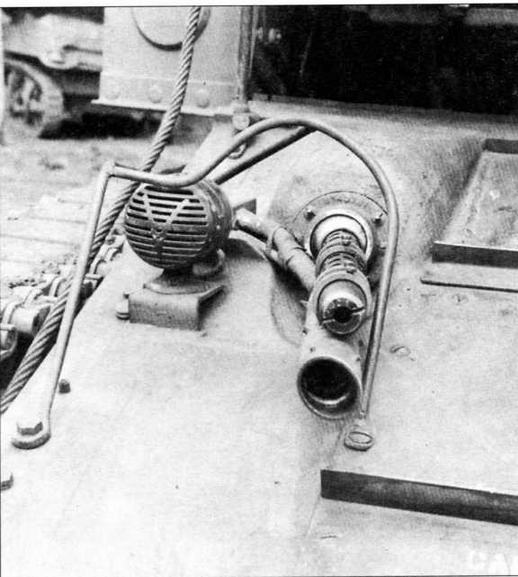

Установка пехотного огнемета E5R2-M3 вместо курсового пулемета М1919А4 «Браунинг» на легком танке М3 А1

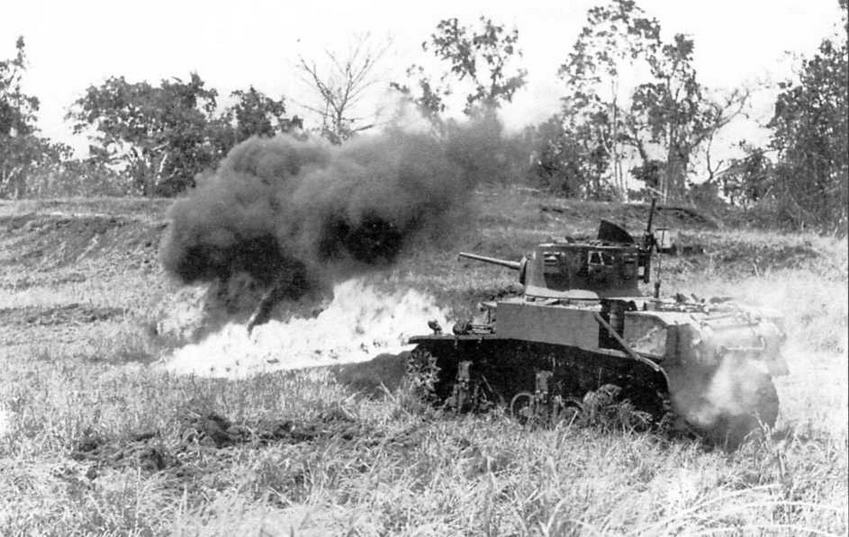

Испытания стрельбой пехотного огнемета, установленного в танке M3А1. Новая Каледония, 1943 год

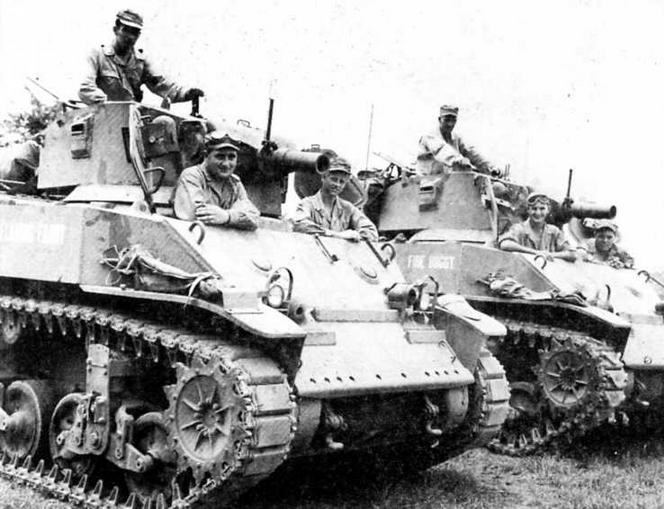

Танки М5А1 «Сэйтен» с установленными

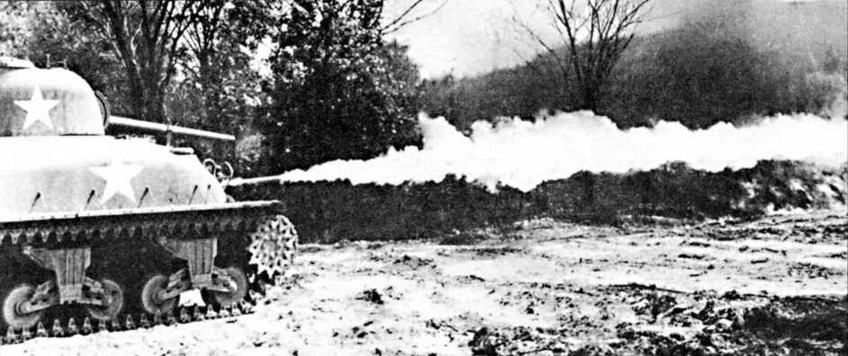

Выстрел огнесмесью из огнеметного танка «Шерман» во время испытаний огнемета M3-4-3
Резервуар с огнесмесью, баллоны с газом, трубопроводы и т.п. были смонтированы в корпусе. Такая же аппаратура могла ставиться на танк M3А1.
М5А1 с огнеметом Е9-9 был выполнен по типу британских «крокодайлов». У него брандспойт огнемета устанавливался в корпусе вместо лобового пулемета. Трубопровод монтировался в корпусе, а к нему по защищенному оплеткой шлангу огнесмесь подавалась из одноосного прицепа-цистерны. Работы были начаты в апреле 1943 г., но построен был только прототип. Также прототипом ограничилось дело и при укомплектовании танка М5А1 огнеметом Е8. Эта машина, разрабатывавшаяся с января 1943 г., на месте танковой башни имела коробчатую рубку с огнеметом во вращающейся установке на крыше.
Средние огнеметные танки
Американский средний танк М2, устаревший уже к моменту своего принятия на вооружение в 1939 г., использовался только для обучения и различных экспериментов. Для испытаний танкового огнемета предназначалась и построенная в 1941 г. машина. Длинный брандспойт огнемета Е2 крепился в башне вместо 37-мм пушки, а резервуар с огнесмесью ставился в корме корпуса. Позднее аналогичным образом огнеметы ставились вместо 37-мм пушек в башнях выведенных из боевых подразделений средних танков М3. Эти машины использовала морская пехота на островах Тихого океана.
Первый серийный американский средний танк М3 поступил на вооружение в 1941 г., а уже в октябре 1941 г. был переведен в машины «замещающего стандарта» (в связи с принятием танка М4). Далее его использовали для поставок по ленд-лизу и создания специальных машин. В то же время на основе огнемета Е2 был разработан новый танковый огнемет ЕЗ. Средний танк М3 с аппаратурой ЕЗ проходил испытания в 1942 г. Брандспойт огнемета устанавливался в башне вместо 37-мм пушки, из бортового спонсона корпуса убирали установку 75-мм пушки.
По другой версии, основное вооружение сохранялось полностью, а ранцевый пехотный огнемет E5R2-M3 вводился в комплект снаряжения танка для быстрой установки в полевых условиях вместо пулемета на командирской башенке.
Американский средний танк М4 «Шерман», выпускавшийся с 1942 по 1946 г. в большом количестве и в ряде модификаций, стал основным танком союзников — кроме армии и морской пехоты США, эти танки широко применялись армиями Великобритании, Канады, Австралии, Китая, французскими войсками генерала де Голля, поставлялись и в СССР. Массовый выпуск позволил использовать часть их для шасси специальных машин, включая огнеметные.

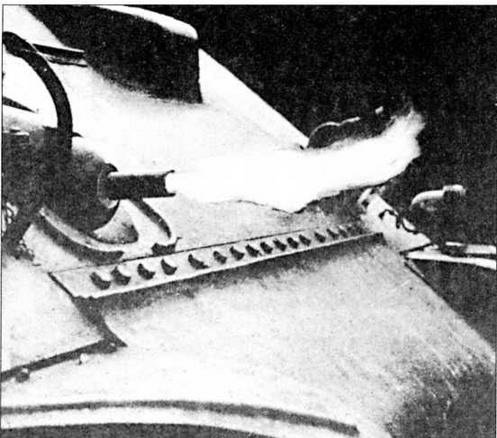

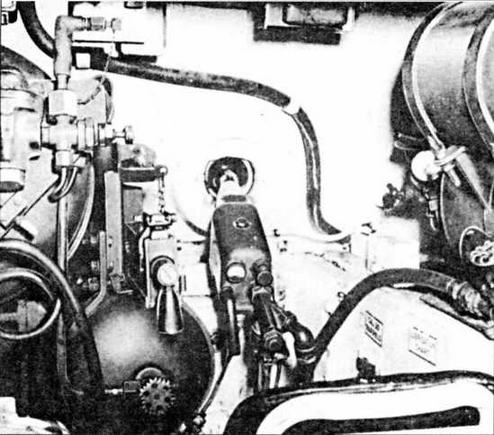

Установка ранцевого огнемета M3-4-3 в танке «Шерман» снаружи (вверху) и изнутри

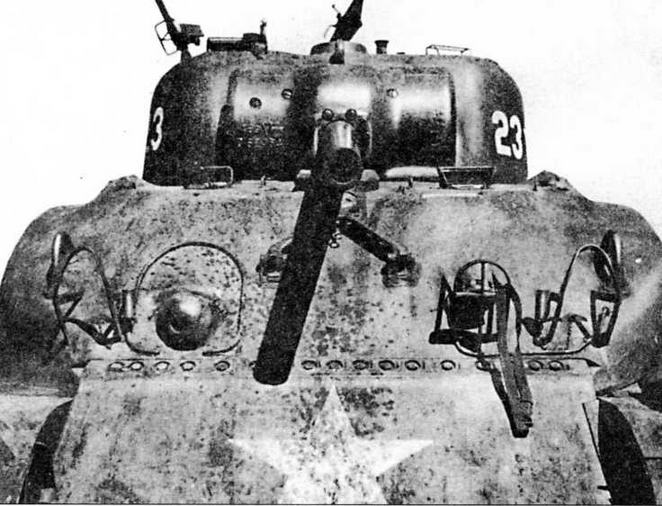

Средний танк М4А1 с огнеметом POA-CWS-H1
Ранцевые огнеметы на танках
Ранцевые огнеметы, отличавшиеся
Еще одним ранцевым огнеметом, который тоже включался в комплект поставки танков, был E6-R1. Он мог устанавливаться в корпусе впереди справа в проеме перископического блока над местом помощника механика-водителя (лобового пулеметчика).
Брандспойт «перископического» (изогнутого) типа огнемета E4R4-R4 5-6RC также устанавливался вместо лобового пулемета, сама огнеметная аппаратура в целом была аналогична E6-R1. Резервуар с огнесмесью помещался в корпусе. Давление в баллонах сжатого воздуха составляло 120 — 148 кг/см2, рабочее давление — 26,4 кг/см2. Дальность огнеметания была несколько выше, чем у M3-4-3 (легкой жидкой огнесмесью — до 50 м, вязкой смесью — 70 — 90 м).
Эта импровизация появилась в ходе боев на Тихоокеанском театре военных действия(откуда и аббревиатура — Pacific Ocean Area). В качестве базы использовали средний танк М4(105), вооруженный 105-мм гаубицей. С гаубицы снимали затвор, а в ее ствол помещали брандспойт огнемета Mk I, состоявшего на вооружении ВМФ США. Резервуар с огнесмесью помещался в башне.
Огнемет POA-CWS 75-Н1 устанавливался на танк М4. Брандспойт помещался в стволе 75-мм танковой пушки при снятом пушечном затворе. Огнеметание через ствол орудия было не лучшим решением, приемлемым только для полевой импровизации, зато обеспечивалась маскировка танка под линейный. Многие машины с огнеметами РОА, использовавшиеся Корпусом морской пехоты США, имели съемную дополнительную защиту из деревянных брусьев на бортах корпуса против магнитных противотанковых гранат, которые применялись японскими штурмовыми пехотными группами.
Танк М4 с огнеметом POA-CWS 75-Н2 отличался от описанного выше тем, что брандспойт огнемета размещался справа от 75-мм пушки, так что танк сохранял пушечное вооружение в готовности к стрельбе.
В варианте с огнеметом Е7-7 короткий брандспойт устанавливался вместо основного вооружения, резервуар с огнесмесью помещался в корпусе. Такой же огнемет мог устанавливаться на легких танках M3А1 и М5А1 «Стюарт». Танки М4 с огнеметом в башне входили в состав, например, 713-го огнеметно-танкового батальона, действовавшего на о.Окинава в апреле 1945 г. На танк М4 устанавливался также канадский огнемет «Ронсон». Таким образом были переоборудованы несколько танков Корпуса морской пехоты США.

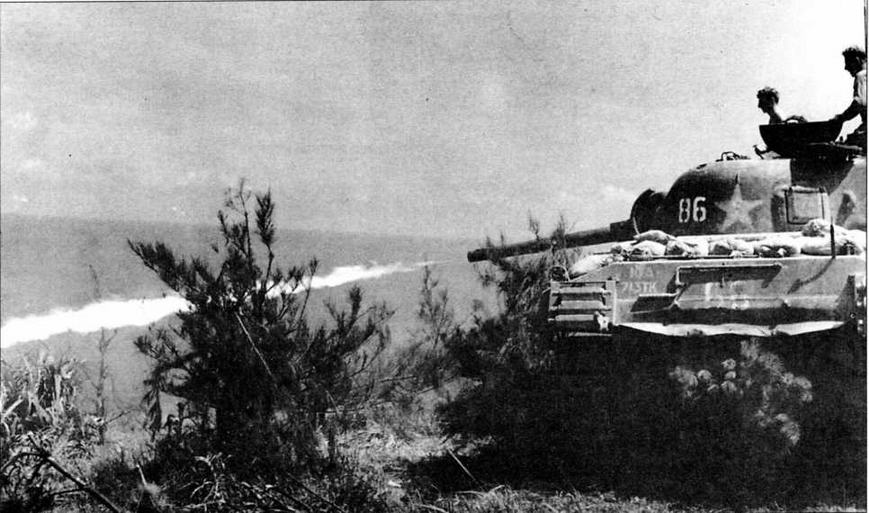

Выстрел огнесмесью из танка «Шерман»

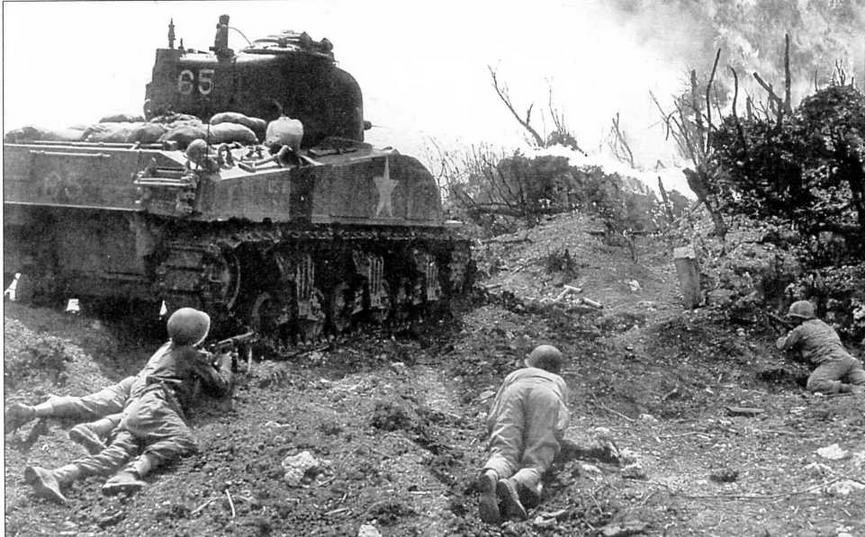

Один из танков 713-го огнеметного танкового батальона морской пехоты ведет огонь по японскому доту на одном из островов Тихого океана. Май 1945 года
Комплект британской аппаратуры «Крокодайл» ставился на танк М4, но шланг для огнесмеси был протянут поверх корпуса, а не под днищем, а брандспойт смонтирован на корпусе танка. Дальность огнеметания до 40 м. В конце 1944 г. четыре танка М4 были переоборудованы таким же образом англичанами по американскому заказу для применения американскими войсками в Северо-Западной Европе. Они использовались в составе американской 2-й бронетанковой дивизии.
