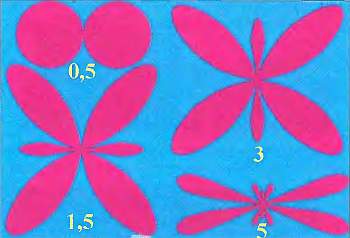

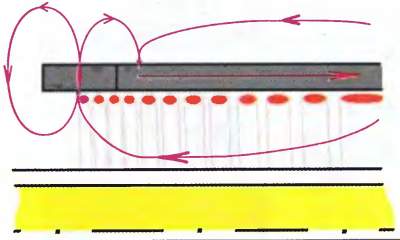

Проиллюстрируем это простейшее качественное описание (рис. 4.40). Цифры под диаграммами — отношения размера петли-антенны к длине волны, а длина ординаты, проведенной из центра любой из диаграмм, пропорциональна плотности потока энергии в направлении ее проведения. Но каждая из этих диаграммы приведена для случая одной токовой волны, а если этих волн несколько? Наложите друг на друга хотя бы четыре диаграммы рис. 4.40, длины волн для которых

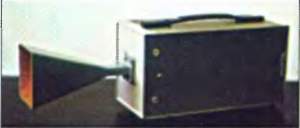

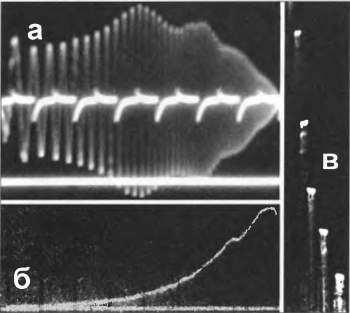

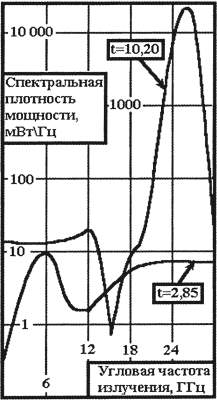

Насколько мучителен процесс спектральных измерений — передать сложно. Без особой надежды на создание у читателя соответствующей эмоциональной реакции, постараюсь его описать. То, что для измерений спектра необходимы специально разработанные приборы, понятно. Измерения производятся только в узких «полосах» (пропускание было существенно лишь для РЧЭМИ с частотами, отличавшимися примерно на 5 % от «центральной»), а в остальных диапазонах, которые, по оценкам, охватывали минимум четыре частотные декады (от десятков мегагерц до десятков гигагерц) эффективные фильтры препятствуют приему. Спектрометр (рис. 4.41) регистрирует и огибающую нескольких импульсов (рис. 4.42), давая информацию о мощности каждого из них в данном частотном диапазоне. Вся полученная информация хранится в памяти спектрометра и выводится на компьютер после опыта и вскрытия тщательно экранированного корпуса прибора (иногда — после перевозки его с полигона в гостиницу). Спектрометр полностью автономен (питание — от аккумуляторов). Отсутствие каких-либо гальванических связей является дополнительной гарантией от наводок, вызванных внеполосным РЧЭМИ. Зарегистрировав значение мощности РЧЭМИ в пределах «полосы» и поделив его на протяженность частотного интервала, получают значение спектральной плотности мощности или энергии — одну точку, каплю в огромном, более чем трехдекадном частотном море. Нечего и думать, чтобы получить таким методом весь спектр, а также пространственное распределение излучения, потому что для этого потребовались бы тучи спектрометров, для закупки которых не хватило бы доли бюджета, выделяемой Министерством обороны на исследовательскую деятельность во всех областях. Но вполне реальна другая возможность: получив несколько точек, восстановить по ним спектр, используя теоретическую модель явления. Если очень уж довериться этому способу, достаточно и одной точки, но такая самонадеянность вряд ли оправданна.
Дело здесь не в точности спектрометра (инструментальная ошибка невелика и составляет проценты) а в самой природе процесса.
Для излучения простейшего диполя (проволочная петли), число максимумов (рис. 4.40) возрастает с ростом различий размера петли и длин волн.
Сверхширокополосный источник излучает во всех направлениях. Но это не значит, что в пространственном распределении его излучения не существует минимаксов для отдельных, очень узких частотных диапазонов, и, даже если нет никаких признаков изменений режима работы излучателя, едва заметный его поворот приводит к тому, что мощность, регистрируемая спектрометром, изменяется весьма существенно. Каждый опыт стоит дорого и набирать статистику весьма накладно, поэтому из соответствующего вероятностного распределения и следуют огромные величины ошибок. Только когда экспериментальных точек, пусть и в разных частях спектра, достаточно много, восстановить спектр РЧЭМИ можно более-менее достоверно.
…При испытаниях лабораторных макетов ВМГЧ не было смысла возиться с автономной системой их энергообеспечения, но. когда была продемонстрирована эффективность возможного боевого применения излучателей этого класса, такая задача стала актуальной.
Как
Имплозивный магнитный генератор частоты (ИМГЧ) существенно отличался от ЦУВИ лишь детонационной разводкой (обратите внимание — она формирует при срабатывании не цилиндрическую, а тороидальную детонационную волну) да конструкцией излучателя (рис. 4.44): вместо рабочего тела из монокристалла, внутри соленоида I, которому после подрыва кольцевого заряда взрывчатки 2 суждено стать лайнером, располагается катушка 3, а внутри нее — конденсаторы 4 (последовательно соединенные). Лайнер, сжимая магнитное поле, «втискивает» его внутрь катушки при ударе, создав своего рода взрывной трансформатор, а затем последовательно закорачивает витки катушки (точки контакта при этом двигаются к обеим ее концам), генерируя РЧЭМИ «быстрых» гармоник точно также, как это происходит в ВМГЧ. Время генерации РЧЭМИ для такой схемы оценивалось в пару микросекунд, а начальная энергия ограничивалась только электропрочностью изоляции катушки. Главное же — зависимость выхода РЧЭМИ от величины начальной энергии, «закачиваемой» в катушку близка к линейной и нестабильность работы ФМГ и ВМГ не приводит к фатальным последствиям: выход РЧЭМИ по этой причине меняется незначительно. Но «скакнула» вверх и стоимость изделия.
Работа с мертвой точки сдвинулась только тогда, когда отказались от паллиативных решений, сделав все «по-новому».
…Электрические заряды в диэлектриках связаны и не могут двигаться свободно, как в металлах. Диэлектрики способны накапливать энергию: если «закоротить» заряженный конденсатор (удалив, таким образом, свободные заряды с металлических обкладок), а затем снять закоротку, спустя небольшое время конденсатор снова окажется частично заряжен (возможно, некоторые читатели убедились в этом, работая с установкой «водяной кумуляции») Причина в том, что изолятор при зарядке был поляризован внешним полем. При «закорачивании» сразу исчезло поле, а направленная поляризация частично сохранилась. Возвращение поляризации к равновесному значению вызывает протекание тока смещения, вновь заряжающего конденсатор.
Структурные элементы некоторых видов диэлектриков (сегнетоэлектриков, пьезоэлектриков) обладают собственными электрическими дипольными моментами. Сегнетоэлектрики неограниченно долго сохраняют остаточную поляризацию и деполяризуются лишь при нагревании до точки Кюри (для большинства из них — около 100 °C). Эффективно нагревает любое вещество ударная волна, но сегнетоэлектрики более «капризны», чем ферромагнетики: слишком мощная волна может индуцировать в них столь сильное поле, что возникнет пробой и ток смещения не будет заряжать металлические обкладки, между которыми расположено рабочее тело (РТ). Но пусть все обошлось без пробоя, тогда пьезоэлемент — такой же, как в зажигалке, но значительно больший по размерам — зарядит конденсатор генератора частоты.
Как и в ядерных боеприпасах, в крупнокалиберных ЭМБП целесообразно размещать несколько небольших излучателей, рассеиваемых перед групповым подрывом — тогда цели поражаются на большей площади. Для кассетных элементов был разработан витковый генератор частоты (ВГЧ, рис. 4.45), обмотка которого состоит из одного, и то неполного витка 1. Короткая труба 2 смещена в сторону пьезоэлементов 3, поэтому сначала она, расширяясь под действием взрыва, «выбивает» из них ток, заряжая конденсатор 4, а уж затем замыкает контур, генерирующий излучение. Как и в случае других генераторов частоты, для ВГЧ была создана полуэмпирическая модель, в значительной степени опирающаяся на результаты токовых измерений (рис. 4.46).
