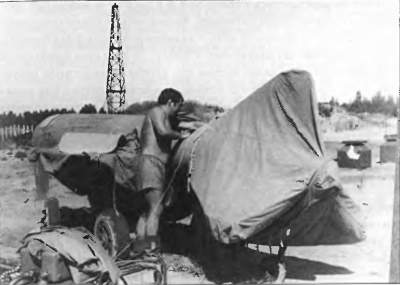

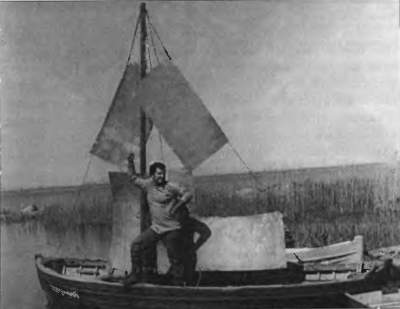

Два фактора: отраженный от цели сигнал реальной, а не аномальной амплитуды и наличие помех от «барашков» на водной поверхности (весьма незначительных по морским меркам) привели к тому, что и должно было произойти. Эта серия показала, как сложны процессы, вызываемые РЧЭМИ в электронике и как противоречивы могут быть оценки таких эффектов. Впоследствии не раз приходилось отклонять предложения дилетантов провести «оценочные» испытания с использованием в качестве мишеней электронных часов или туристических приемников, потому что это было бесполезной тратой сил и средств: боеприпасы не предназначены для выведения из строя часов. Если часы все же вышли из строя, то это не значит, что выйдет из строя военная электроника; если же часы продолжают после опыта идти, то военная электроника как раз может и «сгореть».
Понятно, что демонстрация эффекта — только начало пути. А явление оказалось очень «капризным», особенно в том, что касалось энергии магнитного поля в монокристалле перед началом его ударного сжатия. Выход РЧЭМИ нарастал с увеличением этой энергии, причем особенно резко — при приближении к некоему значению, по-видимому, соответствующему максимуму, а при переходе

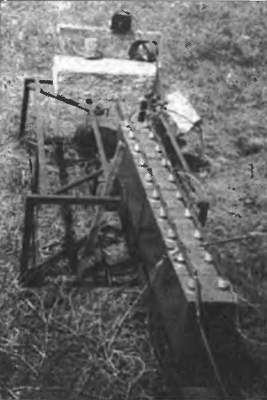

Сжатие магнитного поля в монокристалле исследовалось и теоретически, но задача оказалась весьма сложной и результаты были получены только спустя полдесятка лет, когда оптимум магнитного поля был уже «нащупан» эмпирически: он соответствовал энергии запитывающего излучатель токового импульса около килоджоуля. Запитываемый токовым импульсом оптимальной амплитуды, ЦУВИ выводил из строя большие радиолокаторы, работавшие в сантиметровом и метровом диапазонах длин волн, на радиусах до 50 м от точки подрыва, но сборка вместе с конденсаторной батареей выглядела так (рис. 4.29), что никаких ассоциаций с компактным устройством, которое можно разместить в боеприпасе, не вызывала.

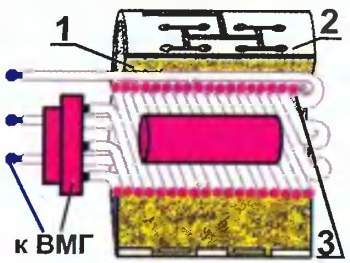

…Совершенствовали ЦУВИ по нескольким направлениям. Во-первых, ударную волну в монокристалле стали формировать не контактной детонацией, а ударом сходящегося лайнера (рис. 4.30), образованного катушкой, свитой из алюминиевых проволочек. Это обеспечивало повышение давления в ударной волне, а заодно — позволяло примерно вдвое повысить энергию магнитного поля при его сжатии лайнером. Во-вторых, катушка излучателя запитывалась не от конденсаторной батареи, а от значительно более компактного СВМГ. Но СВМГ — усилитель и он тоже нуждался в начальной энергии, а ее необходимо было получить «из ничего» — боеприпас невозможно соединить в полете с источником высокого напряжения с питанием от сети 220 вольт.

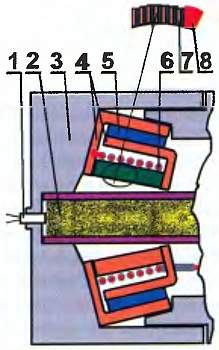

…Ферромагнитный генератор (ФМГ, рис. 4.31), в котором импульс тока формировался при ударной демагнетизации пластин из электротехнического железа был создан в Арзамасе-16. Расширяющаяся труба, прежде чем начать движение по виткам обмотки ВМГ, ударяет по набору железных пластин, в котором системой постоянных магнитов и магнитопроводов, создано поле с индукцией около 2 Тл. Удар трубы формирует в железе волну, которая разрушает его доменную структуру, превращая из ферромагнетика в парамагнетик [45] , освобождая заключенное в доменах поле. Поле вытесняется в обмотку, где наводит ЭДС. Сборка такого генератора очень сложна, каждую пластину набора надо изолировать (чтобы поле «выходило» по изоляции в обмотку, а не растрачивало свою энергию на нагрев металла вихревыми токами), и, кроме того, образовать из сложенных пластин конус (чтобы труба одновременно ударила по всем ним), для чего используются клинья из бронзы. ФМГ работал не очень стабильно, но с одного кубического сантиметра набора пластин удалось получить до 0,5 Дж энергии токового импульса!
45
Парамагнетики — класс веществ, у которых реакция на внешнее магнитное поле обусловлена движением электронов на атомных орбитах. Оси моментов электронных токов вращаются (прецессируют) при приложении поля, а, кроме того, упорядочиванию их ориентации мешает тепловое движение атомов. По этим причинам существенное намагничивание не происходит.
В ферромагнетиках во взаимодействии с внешнем полем основную роль играют собственные, не зависящие от орбитального движения, магнитные моменты электронов (спины). К тому же, атомы связаны в кристаллической решетке. Магнитные свойства ферромагнетиков весьма заметны: остаточная намагниченность не исчезает и при снятии внешнего поля
В результате усовершенствования системы запитки, внешность ЦУВИ изменилась разительно: теперь это было компактное, вполне подходящее для применения в боеприпасах устройство (рис. 4.32)! Однако «военную карьеру» ЦУВИ сгубили причины технологические. Даже незначительное отклонение от номинальных значений генерируемого ФМГ тока или коэффициента усиления ВМГ вело к весьма существенным
Очень не хотелось терять результаты напряженного труда: были предложены устройства, где система энергообеспечения была полностью заимствовании от ЦУВИ, но вместо монокристалла на оси катушки располагался излучатель другого типа (о таких попытках — немного позже). К счастью, к этому времени процесс магнитной кумуляции в монокристалле был изучен теоретически, причем не только для цилиндрической геометрии сжатия, но и для более эффективного, сферического варианта. Из расчетов следовало не только то, что эмиссия РЧЭМИ весьма чувствительна к начальным параметрам сжатия, была выявлена и другая зависимость: чем мощнее ударная волна, тем меньшая начальная индукция магнитного поля соответствует оптимальному режиму излучения. Значит, если максимально форсировать возрастание давления в ударной волне, то для существенного излучения могли оказаться достаточными и значения начальной индукции, создаваемые системой постоянных магнитов, что предельно упростило бы устройство. Быстрее всего давление и другие параметры возрастают в сферически-симметричной ударной волне. Оценки показали, что диаметр заряда должен быть менее дециметра, а значит, требовался сферический детонационный распределитель соответствующего размера — такой надо было создавать заново, потому что все распределители для ядерных зарядов были больше.
9 сентября 1993 г. была впервые испытана сборка Е-35 (рис. 4.33) — ударно-волновой излучатель, сферический — УВИС.
В УВИС заряд взрывчатого вещества с рабочим телом 1 размещается внутри детонационного распределителя 2 — шарового слоя из поликарбоната — уменьшенной копии важной детали ядерного заряда. Плотность точек инициирования на заряде УВИС больше, чем на поверхности ядерного заряда, поскольку диаметр излучателя намного меньше, чем плутониевой сборки. Поэтому разводку в УВИС иногда делают «двухэтажной» — верхний «этаж», с меньшим числом точек инициирования, размещается над основной разводкой и возбуждает детонацию в узловых точках последней, а та — в заряде. Внутри заряда — шарового слоя мощного взрывчатого состава на основе октогена — устанавливается шар, выточенный из монокристалла.
Вокруг шара собирается магнитная система. В ее основе — два постоянных магнита, от которых к монокристаллу идут два усеченных конуса 3 из магнитно-мягкой стали, «собирающие» поле постоянных магнитов в область, занятую рабочим телом. Сохранению потока, создаваемого магнитами, служат и магнитопроводы 4. Кристалл устанавливается в центре системы так, чтобы его главная ось совпадала с направлением магнитного поля, иначе различия в свойствах вдоль других осей могут нарушить симметрию сжатия.
Но вот устройство собрано. Сработал детонатор. Со скоростью около 8 км/с огоньки детонации, многократно разветвляясь, разбегаются по каналам, одновременно ныряют в десятки отверстий и инициируют сферическую детонацию с давлением в полмиллиона атмосфер. Достигнув поверхности шара из иодида цезия, волна детонации формирует в нем ударную волну, причем, поскольку импеданс монокристалла больше, чем газов взрыва, давление на его поверхности увеличивается, превышая миллион атмосфер. Сферическая ударная волна мчится к центру со скоростью более 10 км/с, сжимая магнитное поле и оставляя за собой уже не монокристалл, а проводящую как металл жидкую мешанину из плазмы йода и цезия В конечной фазе отношение размера области сжатия к начальному значению радиуса монокристалла — менее одной тысячной. Сохранись при сжатии весь поток — и энергия магнитного поля могла бы возрасти при этом в триллион (миллион миллионов) раз! Но на самом деле, и при цилиндрической и при сферической магнитной кумуляции в монокристалле сжимается лишь мизерная часть поля, а остальное — «выбрасывается» за фронт ударной волны.
Если заряд собран правильно, то ударная волна, сойдясь в точку и отразившись, устремится обратно; скачком и очень существенно изменится магнитный момент области сжатия, что и приведет к генерации импульса РЧЭМИ. За доли наносекунды поле меняется, конечно же, не по закону синуса с периодом равным времени сжатия-разрежения, а более резко, а это значит, что в функции, описывающей его изменение, существенны вклады многих частот. Спектр излучения, приведенный на рис. 4.34 может вызвать и недоумение: для какой частоты выход РЧЭМИ максимален, и что это за единицы — «джоули на герц»? Джоули на герц — единицы спектральной плотности энергии, ими пользуются, когда описывают непрерывные спектры излучения (континуумы) в которых присутствует огромное число частот. Проинтегрируем график численно в пределах заинтересовавшего нас диапазона — получим привычные джоули, причем тем больше, чем в более высокочастотном диапазоне ведется интегрирование. Частоты же берутся вот откуда.
