Пробить воду между шайбой и жилой кабеля, должно высокое напряжение — для этого и нужен телевизор, в котором есть высоковольтный источник. Работа с напряжением 25 киловольт, которое подается на кинескоп, требует навыка, поэтому, если есть источник на 6–7 киловольт, лучше использовать его. Для желательной в опытах энергии разряда в 10 Дж, напряжение U имеющегося у вас источника определит и емкость С конденсатора (вспомним, что эти величины, связаны с запасаемой энергией Е зависимостью: Е = CU2/2). После каждого опыта конденсатор обязательно надо закорачивать, чтобы не «дернуло» остаточное напряжение на нем, но вообще-то — этого все равно не избежать. Если нет очень серьезных проблем с сердцем, «встряхивание» будет безвредным и самым лучшим образом научит правилам безопасной работы с высоким напряжением.
Соединим разрядник и капилляр обрезком шланга для душа. Воду нальем с помощью шприца: в капилляре

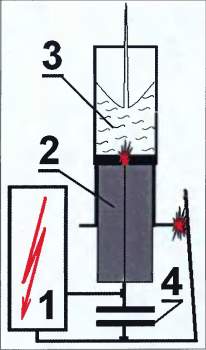

Зарядим конденсатор (рис. 2.25) и замкнем контур изолирующей штангой. В области пробоя разовьется большое давление и образуется ударная волна (УВ), которая «побежит» к мениску и «схлопнет» его.
Тонкую и быструю КС вы обнаружите по ее тычку в протянутую в метре над установкой ладонь или — по водяным каплям на потолке. Увидеть же ее невооруженным глазом сложно, но можно получить снимок (на черном фоне).

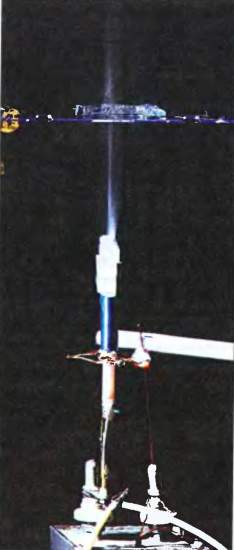

Для этого подойдет камера CASIO Exilim Pro EX-F1, позволяющая снимать видео со скоростью до 1200 кадров в секунду. Правда, искра «подсвечивает» КС и «бронепробитие» можно заснять недорогим обычным фотоаппаратом, открывая в темноте его затвор и затем замыкая контакт. В качестве «брони» лучше всего подойдет желатин (рис. 2.26): можно менять толщину его слоя, ставить под углом (рис. 2.27), разделить пробиваемый КС слой на два и посмотреть, будет ли пробивать КС «броню» той же толщины, но «разнесенную»…
Настроив установку, можно экспериментировать:
— менять диаметр капилляра и расстояние между воронкой и точкой «взрыва», наливая в капилляр разное количество воды;
— устанавливать в капилляре на тонких ниточках «линзы» из пластилина, меняя форму фронта УВ, воздействующей на воронку.
— не ставить в капилляр бумагу и сделать мениск выпуклым — тогда КС не образуется, а от капилляра в разные стороны полетят брызги.
Полезно знать выводы теории кумуляции:
— бронепробитие зависит не от скорости КС, а от ее длины;
— оно же зависит от соотношения плотностей брони и КС.
Но, понятно, не все выводы теории описывающей столкновение «текущих» металлов надо воспринимать как истину в последней инстанции и переносить их на «водяную» модель: неудача попытки пробить фольгу будет обусловлена не неблагоприятным соотношением плотностей, а тем, что водяная струя установки слабовата для ожижения алюминия…
…Вот и в Германии и кумуляция и другие полезные явления исследовались — тщательно, с немецкой педантичностью. Потому и имена «пионерских» образцов оружия в большинстве — немецкие. В германских оружейных фирмах существовала эффективная система поощрения сотрудников, «генерировавших новые идеи». Зарплата таких специалистов достигала 11000 райхсмарок (4500$ по тогдашнему курсу) [9] , что было выше, чем у дирекции в институтах, где они работали. Конечно, суетились вокруг неутомимые бойцы невидимого фронта, случались и аресты (понятно, необоснованные, но ведь «бдительностью дела не испортишь!»), но о том, что стимулом был не страх, а поощрение, свидетельствует ряд новаторских решений, многие из которых не потеряли актуальности и сейчас.
9
С учетом инфляции, этот уровень превышает и современную оплату профессора в университете США (12000$). В послевоенные годы потенциал поиска новых ярких решений был в значительной мере утрачен. Автор убедился в этом, посещая по приглашениям известные германские и австрийские
Еще несколько десятилетий после войны исследования развитых стран базировались на заделе, созданном немецкими учеными. Так, в плане исследований на 1947 г., представленном на утверждение президенту США, до 80 % разделов содержали аннотации результатов, полученных германскими учеными в соответствующих областях. В Германии насчитывались десятки научно-исследовательских учреждений и полигонов, таких как Luftfahrtforschungsanstalt (LFA).
LFA располагал несколькими видами аэродинамических труб, в том числе — обеспечивающими сверхзвуковой режим течения. Даже в самые последние недели войны продолжалось строительство еще одной, самой крупной.
Неудивительно, что в стране, где «жил, учился и боролся» первооткрыватель названного его именем излучения [10] это явление было поставлено «на службу науке». Оно стало важным инструментом, позволяющим понять, как функционируют сложные механические системы (рис. 2.28).
10
Излучение, которое открыл В. Рентген генерируется в трубке, где ускоряются электроны: достигнув мишени, они тормозятся другими электронами, составляющими оболочки ее ядер. Движущийся с ускорением или замедлением заряд излучает — это явление будет упомянут еще много раз. Энергия квантов такого электромагнитного излучения — десятки — сотни килоэлектронвольт (электронвольт — единица энергии в ядерной физике равная той, которую приобретает электрон, ускоренный потенциалом в 1 вольт). Излучение рентгеновской трубки — направленное
В баллистических исследованиях важное значение приобрел метод теневой фотографии. Основой его является тот факт, что, с увеличением плотности газа, растет и показатель его преломления, поэтому ударная волна вызывает смещение лучей света, и на снимке она будет выглядеть, как две чередующиеся полосы: черная и белая. Источник света располагают за рассеивающей свет преградой и получают снимки ударных волн, образующихся при полете с высокой скоростью (рис. 2.29), например — подкалиберного снаряда. Поскольку характеристики ударных волн в воздухе хорошо изучены, по углу раствора конусной головной ударной волны не составляет труда определить и скорость полета.
С методом теневой фотографии связана одна из историй, свидетелем которой пришлось быть автору. Началась она с прибытия в институт комиссии из министерства. Вскоре выяснилось, что расследуется «фальсификация научных результатов». В одном из «бронебойных» отделов наметилось отставание по важнейшей характеристике — скорости снарядов. Метод для исправления ситуации был выбран кардинальный: теневые снимки, полученные при стрельбах на испытательной трассе, заменялись другими, которые изготавливал у себя на даче охочий до научной славы энтузиаст. Ударную волну он моделировал натянутыми под нужными углами нитками, а турбулентное движение воздуха — искусно сминаемой бумагой. Вначале энтузиаст отпирался, но, после того, как кто-то из комиссии обнаружил на вклеенном в отчет снимке ворсинки, выступающие из нити — «во всем признался». Из этой поучительной истории следует вывод для тех, кто вознамерился карабкаться по «извилистым тропам науки»: не стоит быть чересчур уж аккуратными. Если бы тот злополучный снимок был слегка расфокусирован — улик в виде выступающих ворсинок не осталось бы…
