Огонь! Об оружии и боеприпасах

Прищепенко Александр Борисович

…Но вернемся в Германию военных лет. Помимо методики теневой съемки, там была создана и уникальная для своего времени установка интерферометрии, позволявшая визуализировать распределение плотности в обтекающем тело воздушном потоке (рис. 2.30). Наложение световых волн от двух источников приводило к чередованию максимумов и минимумов освещенности, а изменение плотности нарушало эту картину, поскольку менялся показатель преломления. Получить такой снимок в дачных условиях значительно сложнее, чем теневой…

^{Рис. 2.30. Картина обтекания тела воздушным потоком, полученная методом интерферометрии}

…К концу войны число

самолетовылетов люфтваффе неуклонно снижалось, росли потери, поэтому эффективности боевой нагрузки уделялось повышенное внимание. Результаты в области прикладной аэродинамики явились базой для создания класса кассетных боеприпасов. Боевые элементы (рис. 2.31) при снаряжении бомбовых кассет, вставлялись «один в другой», что позволяло с высокой эффективностью использовать объем боеприпаса — носителя. Закон их рассеяния после раскрытия кассеты, был согласован с формируемыми при разрывах осколочными полями.

^{Рис. 2.31. Боевые элементы, вставляемые «один в другой» при снаряжении бомбовой кассеты, что позволяет повысить коэффициент ее заполнения}

Но превосходство в воздухе люфтваффе утрачивала день ото дня и артиллерия оставалась наиболее действенным огневым средством, которое германская армия могла противопоставить наступательным замыслам противника. Замена или существенная модернизация наиболее массовых полевых артиллерийских систем требовала, помимо материальных затрат, значительного времени на переучивание расчетов и перестройку системы снабжения, а именно этого Германия уже не могла себе позволить, поэтому основные усилия в области повышения эффективности были связаны с разработкой новых боеприпасов. Научные исследования в этой области касались прежде всего внешней баллистики. На рис. 2.32 видны свидетельства этого поиска — изыскивались оптимальные аэродинамические формы фугасных, оперенных, подкалиберных и надкалиберных снарядов для ствольных и реактивных систем. Процесс полигонных испытаний «поджимало» время, поэтому новые снаряды небольшими партиями поступали во фронтовые части сразу после ограниченного числа отстрелов. Но и на фронте определение эффективности было затруднено: противник наступал.

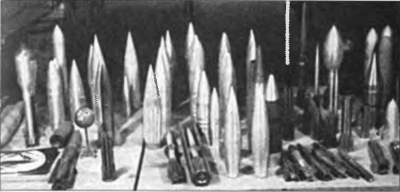

^{Рис. 2.32. Модели артиллерийских снарядов и неуправляемых ракет для исследований в аэродинамической трубе}

Особо следует упомянуть о полевой реактивной артиллерии, поскольку эту тему до сих пор окружает сонм мифов. Германские войска располагали еще до начала войны рядом вполне отработанных образцов реактивных минометов «Небельверфер 35, 38 и 41» (цифры обозначают год принятия на вооружение) а также химическими, зажигательными и осколочно-фугасными боеприпасами к ним. В дальнейшем реактивные минометы совершенствовались: вместо 100 и 150 миллиметровых «Небельверферов» первых серий появились 210 (42 г.), 280, 300 (43 г.) и 320 миллиметровые. Для 210 мм «Вурфгранате» была разработана пятиствольная пусковая установка (рис. 2.33), однако эта и другие реактивные гранаты могли запускаться также из укупорочных ящиков и с самоходных шасси. Германская реактивная артиллерия широко применялась при штурме Севастополя, под Сталинградом, а также при подавлении Варшавского восстания.

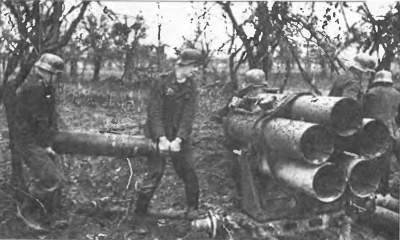

^{Рис. 2.33. Германские артиллеристы готовятся к открытию огня из «Небельверфера-42». Италия, 1943 г.}

В вермахте хорошо представляли не только сильные стороны реактивного оружия, но и его недостатки, в первую очередь — значительное рассеяние ракет при стрельбе. В начальный период войны, при маневренных действиях, потребность в подавлении мощной обороны стрельбой по площадям возникала не часто. Немецкие специалисты не усматривали никаких мистических тайн в советских реактивных снарядах — они попали к ним в руки уже ранней осенью 1941 г. К концу же войны запас трофеев был столь велик,

что советскими установками стали оснащать бронетранспортеры вермахта.

Германские реактивные снаряды отличались от советских прежде всего типами твердых топлив — в советских использовался бездымный порох, а в германских — смесевые составы (рис. 2.34). При производстве зарядов смесевого твердого топлива приобретался опыт получения все более крупноразмерных шашек (тот, кто знает о технологических трудностях производства твердого топлива для современных МБР, поймет ценность этого опыта).

^{Рис. 2.34. Даже если бы не были заметны отличия формы, в которую одеты он юные расчеты, можно легко определить, чья батарея стреляет: топливо реактивных снарядов германских «Небельверферов» и «Вурфгеретов» — смесевое, дающее при сгорании много дыма. Топливо советских «эрэсов» — бездымный порох и их факелы — яркие, чистые}

Для иллюстрации упомянем «гисслинг пульвер». При производстве шашек из него, паста из нитроклетчатки и диэтиленгликольдинитрата, стабилизированная дифениламином и карбамитом, в сыром виде размельчалась и добавлялась к расплавленному тринитротолуолу. Далее смесь в горячем состоянии вакуумировалась, (удалялись воздух и вода) и заливалась в стальные формы, охлаждаясь в течение 48 часов. В результате получались высококачественные заряды немалых даже по современным меркам (диаметр — до 500, длина — до 1000 мм) размеров, которые нашли применение в ускорителях старта и двигателях таких ракет, как неуправляемая «Райнботе» (рис. 2.37), призванная заменить авиацию при решении задач на оперативную глубину. Четыре работающие на смесевом твердом топливе ступени сообщали последней из них скорость, необходимую для достижения дальности в 220 км, но вес боевой части (40 кг) был явно недостаточен, что и показало боевое применение по порту Антверпена в ноябре 1944 г. После войны аналогичные системы («Луна» и «Онест Джон»), но с ядерными и химическими боевыми частями были созданы и победителями.

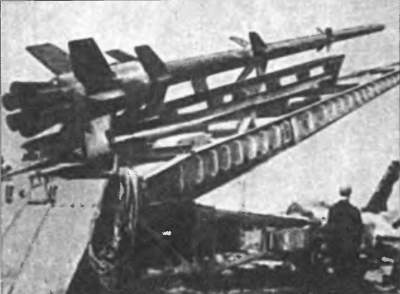

^{Рис. 2.35. Оперативно-тактическая ракета германских сухопутных войск «Райнботе»}

Помимо аналогов армейских «Вурфгранатен», подвешивавшихся к штурмовикам, были созданы специальные образцы авиационных неуправляемых ракет и двигателей для них. Высокими характеристиками отличался 55-миллиметровый R4M, который нашел применение для противотанковых авиационных ракет (рис. 2.36). Для таких ракет были разработаны интегрированные в крыло направляющие (рис. 2.37), наличие которых слабо влияло на аэродинамику носителя и позволяло вступать в воздушный бой сразу по завершении штурмовых действий.

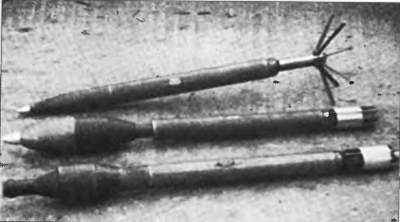

^{Рис. 2.36. Неуправляемые ракеты R4M — оружие нечасто появлявшейся над полем боя к концу войны германской авиации. По характерным «надкалиберным» головным частям можно заключить, что два нижних образца укомплектованы кумулятивными зарядами}

^{Рис 2.37. Направляющие для ракет R4M, интегрированные в крыло самолета-носителя и позволяющие ему маневрировать с высокими перегрузками сразу по израсходовании ракет}

Совершенствовались и авиационно-бомбовые средства поражения.

Весьма оригинальной была авиабомба SB-800-R5 с ракетным ускорителем (рис. 2.38). Она применялась по кораблям с небольших высот. Ускоритель сообщал бомбе дополнительную скорость около 150 м/с, после чего отстреливался. Сферическая боевая часть продолжала полет, рикошетируя от водной поверхности (иногда делая до дюжины «подскоков») и поражала корабль на уровне ватерлинии — как при топмачтовом бомбометании, но повышенная дистанция сброса позволяла снизить потери носителей ракетных бомб по сравнению с самолетами, применявшими свободнопадающие бомбы.
