Когда какой-либо процесс выполняет операцию ввода/вывода над потоком.
Непосредственно перед переходом какого-либо процесса из режима ядра в режим задачи.
Заметим, что планирование обслуживания очередей не связано с конкретным процессом и производится для всей подсистемы STREAMS в целом.
Функция
runqueue
производит поиск всех потоков, нуждающихся в обработке очередей. При наличии таковых просматривается список очередей, ожидающих обработки, и для каждой из них вызывается соответствующая функция
xxservice
. Каждая процедура
xxservice
, в свою очередь, пытается передать все сообщения очереди следующему модулю. Если для каких-либо сообщений это не удается, они остаются в очереди, ожидая следующего
вызова
runqueue
, после чего процесс повторяется.
Управление передачей данных
Деление процесса передачи данных на два этапа, выполняемых, соответственно, функциями
xxput
и
xxservice
, позволяет реализовать механизм управления передачей данных.
Как уже упоминалось, обязательной для модуля является лишь функция
xxput
. Рассмотрим ситуацию, когда модули потока не содержат процедур
xxservice

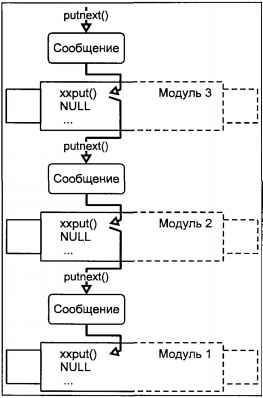

. В этом случае, проиллюстрированном на рис. 5.19, каждый предыдущий модуль вызывает функцию
xxput
следующего, передавая ему сообщение, с помощью функции ядра putnext(9F). Функция
xxput
немедленно вызывает putnext(9F) и т.д.:
xxput(queue_t *q, mblk_t *mp) {
putnext(q, mp);
}
Рис. 5.19. Передача данных без управления потоком
Когда данные достигают драйвера, он передает их непосредственно устройству. Если устройство занято, или драйвер не может немедленно обработать данные, сообщение уничтожается. В данном примере никакого управления потоком не происходит, и очереди сообщений не используются.
Хотя такой вариант может применяться для некоторых драйверов (как правило, для псевдоустройств, например, /dev/null), в общем случае устройство не может быть все время готово к обработке данных, а потеря данных из-за занятости устройства недопустима. Таким образом, в потоке может происходить блокирование передачи данных [60] , и эта ситуация не должна приводить к потере сообщений, во избежание которой необходим согласованный между модулями механизм управления потоком. Для этого сообщения обрабатываются и буферизуются в соответствующей очереди модуля, а их передача возлагается на функцию
xxservice
, вызываемую ядром автоматически. Для каждой очереди определены две ватерлинии — верхняя и нижняя, которые используются для контроля заполненности очереди. Если число сообщений превышает верхнюю ватерлинию, очередь считается переполненной, и передача сообщений блокируется, пока их число не станет меньше нижней ватерлинии.
60
Блокирование передачи может происходить не только в драйвере (оконечном модуле) потока из-за занятости устройства. Возможна ситуация, когда отдельный модуль вынужден отложить обработку сообщений до наступления некоторого события.
Рассмотрим пример потока, модули 1 и 3 которого поддерживают управление потоком данных, а модуль 2 — нет. Другими словами, модуль 2 не имеет процедуры
xxservice
. Когда сообщение достигает модуля 3, вызывается его функция
xxput
. После необходимой обработки сообщения, оно помещается в очередь модуля 3 с помощью функции putq(9F). Если при этом число сообщений в очереди превышает верхнюю ватерлинию, putq(9F) устанавливает специальный флаг, сигнализирующий о том, что очередь переполнена:
mod1put(queue_t* q, mblk_t* mp) {
/* Необходимая обработка сообщения */
...
putq(q, mp);
}
Через
некоторое время ядро автоматически запускает процедуру
xxservice
модуля 3. Для каждого сообщения очереди
xxput
вызывает функцию canput(9F), которая проверяет заполненность очереди следующего по потоку модуля. Функция canput(9F) имеет вид:
#include <sys/stream.h>
int canput(queue_t* q);
Заметим, что canput(9F) проверяет заполненность очереди следующего модуля, реализующего механизм управления передачей данных, т.е. производящего обработку очереди с помощью процедуры
xxservice
. В противном случае, как уже говорилось, очередь модуля не принимает участия в передаче данных. В нашем примере, canput(9F) проверит заполненность очереди записи модуля 1. Функция возвращает истинное значение, если очередь может принять сообщение, и ложное — в противном случае. В зависимости от результата проверки процедура
xxservice
либо передаст сообщение следующему модулю (в нашем примере — модулю 2, который после необходимой обработки сразу же передаст его модулю 1), либо вернет сообщение обратно в очередь, если следующая очередь переполнена.
Описанная схема показана на рис. 5.20. Ниже приведен скелет процедуры
xxservice
модуля 3, иллюстрирующий описанный алгоритм передачи сообщений с использованием механизма управления передачей данных.
Рис. 5.20. Управление потоком данных
mod1service(queue_t *q) {
mblk_t* mp;
while ((mp = getq(q)) != NULL) {
if (canput(q->q_next))
putnext(q, mp);
else {
putbq(q, mp);
break;
}
}
В этом примере функция getq(9F) используется для извлечения следующего сообщения из очереди, а функция putbq(9F) — для помещения сообщения в начало очереди. Если модуль 1 блокирует передачу, т.е. canput(9F) вернет "ложно", процедура
xxservice
завершает свою работу, и сообщения начинают буферизоваться в очереди модуля 3. При этом очередь временно исключается из списка очередей, ожидающих обработки, и процедура
xxservice
для нее вызываться не будет. Данная ситуация продлится до тех пор, пока число сообщений очереди записи модуля 1 не станет меньше нижней ватерлинии.
Пока существует возникшая блокировка передачи, затор будет постепенно распространяться вверх по потоку, последовательно заполняя очереди модулей, пока, в конечном итоге, не достигнет головного модуля. Поскольку передачу данных в головной модуль (вниз по потоку) инициирует приложение, попытка передать данные в переполненный головной модуль вызовет блокирование процесса [61] и переход его в состояние сна.
В конечном итоге, модуль 1 обработает сообщения своей очереди, и их число станет меньше нижней ватерлинии. Как только очередь модуля 1 станет готовой к приему новых сообщений, планировщик STREAMS автоматически вызовет процедуры
xxservice
для модулей, ожидавших освобождения очереди модуля в нашем примере — для модуля 3.
61
Это единственная ситуация, в которой возможно блокирование процесса.
