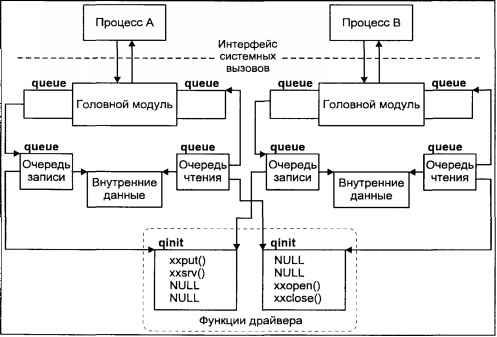

Рис. 5.23. Верхний мультиплексор
Нижний мультиплексор представляет собой драйвер псевдоустройства. Вместо работы с физическим устройством он взаимодействует с несколькими каналами вниз по потоку. Для этого нижний мультиплексор обеспечивает работу с еще одной парой очередей — нижними очередями чтения и записи. Структура
Для
| I_LINK | Используется для объединения потоков. При этом файловый дескриптор указывает на поток, подключенный к мультиплексору. Второй файловый дескриптор, передаваемый в качестве аргумента команды, указывает на поток, который необходимо подключить ниже мультиплексора. |
| I_PLINK | Используется для потоков, которое сохраняется при закрытии файлового дескриптора. В остальном аналогично команде I_LINK . |
I_UNLINK , I_PUNLINK | Используются для разъединения потоков, созданных командами I_LINK и I_PLINK . |
Создание мультиплексированного потока происходит в два этапа. Поясним этот процесс на примере создания стека протокола IP, поддерживающего работу как с адаптером Ethernet, так и с адаптером FDDI. Для этого необходимо объединить драйвер адаптера Ethernet, драйвер адаптера FDDI и драйвер IP, который является нижним мультиплексором. Процесс должен выполнить следующие действия:
Сначала процесс создает три независимых потока, адресуемых дескрипторами

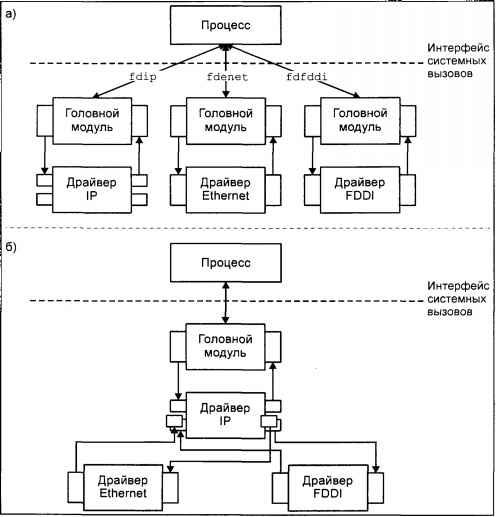

Рис. 5.24. Создание мультиплексированного потока
В результате объединения потоков очереди и процедурный интерфейс головного модуля нижнего потока (в данном случае, потока, подключенного к драйверу Ethernet или FDDI), реализованный самой подсистемой STREAMS, заменяются на нижние очереди и соответствующий процедурный интерфейс мультиплексора. Более детально процесс объединения потока IP и потока Ethernet показан на рис. 5.25.

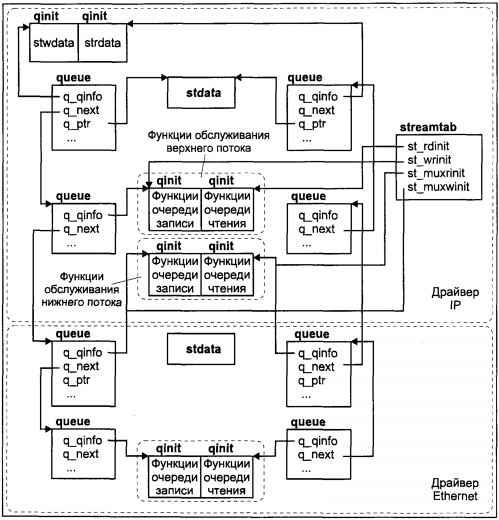

Рис. 5.25. Объединение верхнего и нижнего потоков
Задачей нижнего мультиплексора является хранение информации обо всех подключенных ниже потоках и обеспечение правильной маршрутизации между ними.
Заключение
Эта глава посвящена внутренней архитектуре подсистемы ввода/вывода, движущей силой которой являются драйверы устройств.
Во второй части главы была описана архитектура драйверов подсистемы STREAMS, имеющая модульную структуру и позволяющая более изящно осуществить буферизацию данных и управление их передачей. Вопросы, затронутые в этой части, будут также рассмотрены в следующей главе при обсуждении архитектуры сетевого доступа в операционной системы UNIX.
Глава 6
Поддержка сети в операционной системе UNIX
Сегодня изолированный компьютер имеет весьма ограниченную функциональность. Дело даже не в том, что пользователи лишены возможности доступа к обширным информационным и вычислительным ресурсам, расположенным на удаленных системах. Изолированная система не имеет требуемой в настоящее время гибкости и масштабируемости. Возможность обмена данными между рассредоточенными системами открыла новые горизонты для построения распределенных ресурсов, их администрирования и наполнения, начиная от распределенного хранения информации (сетевые файловые системы, файловые архивы, информационные системы с удаленным доступом), и заканчивая сетевой вычислительной средой. UNIX — одна из первых операционных систем, которая обеспечила возможность работы в сети. И в этом одна из причин ее потрясающего успеха и долгожительства.
Хотя многие версии UNIX сегодня поддерживают несколько сетевых протоколов, в этой главе мы подробнее остановимся на наиболее известном и распространенном семействе под названием TCP/IP. Эти протоколы были разработаны, а затем прошли долгий путь усовершенствований для обеспечения требований феномена XX века — глобальной сети Internet. Протоколы TCP/IP используются практически в любой коммуникационной среде, от локальных сетей на базе технологии Ethernet или FDDI, до сверхскоростных сетей ATM, от телефонных каналов точка-точка до трансатлантических линий связи с пропускной способностью в сотни мегабит в секунду.
Глава начинается с описания наиболее важных протоколов семейства TCP/IP — Internet Protocol (IP), User Datagram Protocol (UDP) и Transmission Control Protocol (TCP). Здесь описываются стандартная спецификация этих протоколов и особенности реализации их алгоритмов, не определенные стандартами, но позволяющие значительно повысить производительность работы в сети.
Далее обсуждается программный интерфейс доступа к протоколам TCP/IP. При этом рассматриваются два основных интерфейса — традиционный интерфейс работы с протоколами TCP/IP — интерфейс сокетов, изначально разработанный для системы BSD UNIX, и интерфейс TLI, позволяющий унифицированно работать с любыми сетевыми протоколами, соответствующими модели OSI. В конце раздела описан программный интерфейс более высокого уровня, позволяющий отвлечься от особенностей сетевых протоколов и полностью сосредоточиться на определении интерфейса и функциональности предоставляемых прикладных услуг. Эта система, которая называется RPC (Remote Procedure Call — удаленный вызов процедур), явилась предтечей современных систем разработки распределенных приложений, таких как CORBA (Common Object Request Broker), Java и т.д.
В последних разделах главы рассматривается архитектура сетевого доступа в двух основных ветвях операционной системы — BSD UNIX и UNIX System V.
Семейство протоколов TCP/IP
В названии семейства присутствуют имена двух протоколов — TCP и IP. Это, конечно, не означает, что данными двумя протоколами исчерпывается все семейство. Более того, как будет видно, названные протоколы выполняют различные функции и используются совместно.
