Рис. 6.25. Элемент таблицы маршрутизации

Различают не только маршруты к хостам и сетям, но также маршруты прямые (direct) и косвенные (indirect). Первое различие определяет критерий сравнения адреса получателя пакета с полем

rt_dst

элемента таблицы маршрутизации. Если маршрут к сети, то сравнивается только сетевая часть адреса, в противном случае требуется полное совпадение адресов.

Определение маршрута как прямого или косвенного зависит от того, имеется ли непосредственная связь между получателем, указанным в поле

rt_dst

,

и сетевым интерфейсом, обслуживающим данный маршрут. Например, маршрут в сеть, непосредственно подключенную к сетевому интерфейсу, является прямым. Напротив, маршрут по умолчанию является косвенным маршрутом, поскольку всегда адресует получателя, расположенного вне непосредственно доступных сетевых сегментов. Эта информация необходима при формировании кадра уровня канала данных. Если пакет адресован хосту или сети, которые непосредственно не подключены к сетевому интерфейсу, то, хотя сетевой адрес этого пакета будет равен сетевому адресу фактического получателя данных, заголовок уровня канала данных будет адресовать соседний шлюз, используемый для дальнейшей передачи пакета. Если пакет не выходит за пределы непосредственно подключенной сети, адреса и сетевого уровня и уровня канала будут совпадать с соответствующими адресами фактического получателя.

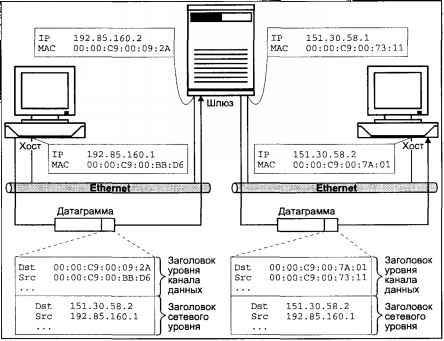

Данный аспект проиллюстрирован на рис. 6.26. Здесь мы рассмотрели процесс передачи IP-датаграммы хосту, расположенному в удаленном сетевом сегменте Ethernet. Поскольку доставка датаграммы предполагает использование промежуточного шлюза, передача данных на канальном уровне требует соответствующей адресации: на первом "перегоне" в качестве адреса получателя используется МАС-адрес шлюза, и только затем — МАС-адрес фактического адресата.

Рис. 6.26. Инкапсуляция пакетов для косвенных маршрутов

На то, что маршрут является косвенным, указывает флаг

RTF_GATEWAY

элемента таблицы маршрутов. В этом случае MAC-адрес получателя при формировании кадра канального уровня, будет определяться исходя из сетевого адреса шлюза, хранящегося в поле

rt_gateway

. [85]

Модуль протокола имеет возможность доступа к маршрутизационной информации с помощью трех функций:

rtalloc

для получения маршрута,

rtfree

для его освобождения и

rtredirect

для обработки управляющих сообщений о перенаправлении маршрута (

ICMP REDIRECT

).

85

Для определения соответствия между IP-адресами интерфейсов и их MAC-адресами используется протокол ARP (Address Resolution Protocol), позволяющий производить формирование адреса кадра уровня канала данных.

Функция

rtalloc

позволяет модулю протокола определить маршрут к требуемому адресату. В результате модуль размещает структуру

route

, имеющую следующие поля:

struct rtentry *ro_rt	Указатель на соответствующий элемент таблицы маршрутизации
struct sockaddr ro_dst	Адрес получателя данных

Возвращаемый функцией

rtalloc

маршрут может быть освобожден с помощью функции

rtfree

(это не означает, что маршрут будет удален из таблицы маршрутизации). Время жизни маршрута зависит от протокола верхнего уровня. Например, модуль протокола TCP хранит маршрут на протяжении жизни виртуального канала.

Функция

rtredirect

обычно вызывается модулем протокола в ответ на получение от соседних шлюзов управляющих сообщений о перенаправлении маршрута. [86]

Шлюз генерирует такое сообщение в случае, когда обнаружен более предпочтительный маршрут для передаваемого пакета. Например, если хосты А и В находятся в одной и той же сети, и хост А направляет пакеты В через шлюз С, последний отправит А сообщение о перенаправлении маршрута, информирующее, что А в дальнейшем должен посылать данные В непосредственно. Этот процесс показан на рис. 6.27.

86

В семействе протоколов TCP/IP для этих целей служит протокол ICMP. Сообщения о перенаправлении маршрутов

ICMP REDIRECT

формируются IP-модулем шлюза и информируют IP-модули соседних хостов (шлюзов) о существовании более выгодного маршрута к данному адресату.

Рис. 6.27. Перенаправление маршрутов

Данная возможность может использоваться для упрощения процедуры формирования таблицы маршрутизации. Например, рабочие станции могут хранить только маршрут по умолчанию (в сеть 0), адресующий соседний шлюз. При передаче данных хостам той же сети, что и источник, шлюз будет информировать последний о перенаправлении маршрутов, позволяя тем самым заполнить элементы маршрутизационной таблицы.

Функция

rtredirect

вызывается с параметрами, указывающими на адрес получателя, новый адрес шлюза, который необходимо миновать для достижения адресата, а также источник перенаправления маршрута. Заметим, что сообщения о перенаправлении маршрута принимаются только от текущего шлюза для данного получателя. Если существует маршрут, отличный от маршрута по умолчанию, то для него изменяется поле

rt_gateway

согласно указанному в сообщении новому адресу шлюза. В противном случае создается новая запись таблицы маршрутизации.

Вопросы определения маршрутов в UNIX являются прерогативой специальных прикладных процессов, а не ядра операционной системы. Ядро размещает и хранит необходимую маршрутизационную информацию, а также обеспечивает интерфейс доступа к этой информации. Процесс имеет возможность добавить или удалить маршрут с помощью системного вызова ioctl(2). Для добавления маршрута используется команда

SIOCADDRT

, а для удаления —

SIOCDELRT

.

В качестве процессов, отвечающих за заполнение таблиц маршрутизации и ее динамическое обновление, можно назвать стандартный демон routed(1M), использующий протокол RIP (Routing Information Protocol) для динамического определения и обновления маршрутов, а также демон gated(1M), поддерживающий работу нескольких протоколов обмена маршрутизационной информацией (RIP, OSPF, BGP).

Текущую таблицу маршрутизации можно увидеть, воспользовавшись командой netstat(1M):

$ netstat -rn

Routing Table:

Destination Gateway Flags Ref Use Interface

– ----------- ------------- ----- --- ----- ---------

127.0.0.1 127.0.0.1 UH 0 5054 lo0

194.85.160.0 194.85.160.50 U 3 30926 le0

default 194.85.160.1 UG 0 47150 le0

Первая запись таблицы показывает маршрут для псевдохоста (localhost) логической сети операционной системы. Следующий маршрут адресует непосредственно подключенную к интерфейсу (его адрес 194.85.160.50) сеть (194.85.160.0). Наконец, последняя запись определяет маршрут по умолчанию, направляя все пакеты, адресованные получателям "внешнего мира", для которых наш хост не знает конкретных маршрутов, на шлюз с адресом 194.85.160.1, который обладает большей информацией о возможных маршрутах.
