 Верхний независимый от среды передачи подуровень, названный уровнем управления логическим каналом (Logical Link Control, LLC), определенный стандартом IEEE 802.2.

 Нижний зависимый от среды передачи подуровень, названный уровнем управления доступом к среде передачи (Media Access Control, MAC), определенный стандартами IEEE 802.3 для протокола CSMA/CD, IEEE 802.4 для протокола Token Bus и IEEE 802.5 для Token Ring.

Доступ к среде передачи

Общим в наиболее распространенных технологиях локальных сетей является то, что несколько сетевых устройств совместно используют одну и ту

же среду передачи данных, и соответственно делят между собой полосу пропускания сети. Для корректного и эффективного использования сетевых ресурсов необходим механизм контроля доступа к физической среде передачи, который и обеспечивается протоколами уровня MAC.

Первым по известности в ряду этих протоколов стоит CSMA/CD (Carrier Sense Multiple Access with Collision Detection). При этом методе доступа сетевые устройства конкурируют между собой за право передачи по принципу "кто успел — тот и съел". Основной принцип заключается в том, что сетевое устройство может начать передачу данных, только если сеть свободна. Однако при этом возникают ситуации, называемые коллизиями, когда два сетевых устройства начинают передавать данные одновременно. Естественно в этом случае данные не могут быть использованы, и на время коллизии сеть становится недоступной. Время коллизии может быть сокращено, если передающее устройство продолжает "слушать" сеть. Можно сформулировать следующие правила работы CSMA/CD:

1. Если сеть свободна, сетевое устройство может начать передачу, в противном случае, устройство продолжает "слушать" сеть.

2. Если в процессе передачи устройством обнаружена коллизия, устройство должно передать короткий неформатированный сигнал, чтобы гарантировать, что остальными устройствами коллизия также обнаружена, после чего немедленно прекратить передачу.

3. После передачи неформатированного сигнала устройство ожидает случайный промежуток времени, после чего начинает передачу, если сеть свободна.

Передача данных в CSMA/CD осуществляется в виде пакетов, или кадров, для которых существуют два основных формата в соответствии со спецификацией Ethernet 2.0 и стандартом IEEE 802.3. Последний был разработан на основе спецификации Ethernet, однако форматы кадров несколько различаются, как это показано на рис. 6.36 и 6.37.

Рис. 6.36. Формат кадра Ethernet

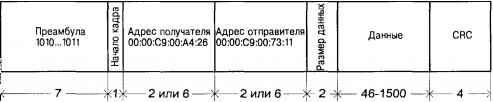

Рис. 6.37. Формат кадра IEEE 802.3

Существенным различием между двумя форматами является то, что поле "тип пакета" (

Ethertype

) кадра Ethernet используется для обозначения размера кадра в случае IEEE 802.3. В кадре Ethernet это поле идентифицирует сетевой протокол, использующий данный кадр. К счастью, значения идентификаторов протоколов превышают 1500 — максимальный размер данных кадра, поэтому драйвер может легко определить используемый формат.

Другой, также часто используемый метод доступа, используемый в кольцевых топологиях сетей, заключается в передаче между сетевыми устройствами, подключенными к кольцу, маркера — небольшого пакета, играющего роль эстафетной палочки (например, в сетях Token Ring). Пока ни одно из устройств не передает данные, маркер, циркулирующий в кольце, имеет флаг "свободный". При необходимости передачи устройство дожидается свободного маркера, изменяет его флаг на "занятый" и передает пакет данных сразу же за маркером. Поскольку теперь в сети отсутствует свободный маркер, все остальные устройства должны воздержаться от передачи. При этом устройство, которому адресованы данные, при получении скопирует их в свой буфер. Занятый

маркер совершает круг и возвращается к передавшему пакет устройству. Последнее извлекает из сети маркер и пакет данных, изменяет флаг маркера на "свободный" и вновь передает его в кольцо. Таким образом, ситуация возвращается к исходной.

Технология FDDI, также использует метод передачи маркера, правда, несколько отличающийся от только что описанного. Основное отличие заключается в том, что устройство сразу же после передачи пакета помещает свободный маркер. Если какое-либо устройство желает передать данные, оно может воспользоваться этим маркером, также поместив новый свободный маркер вслед за переданным пакетом. Таким образом, в кольце может одновременно существовать несколько пакетов, что повышает эффективность использование пропускной способности сети.

Формат кадров в сетях Token Ring определяется двумя стандартами — IEEE 802.5 и FDDI. Однако за исключением октета контроля доступа эти форматы не отличаются друг от друга. Формат кадра IEEE 802.5 приведен на рис. 6.38.

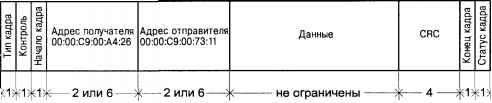

Рис. 6.38. Формат кадра IEEE 802.5

Протокол LLC

Протокол LLC обеспечивает большую часть услуг уровня канала данных. Этот протокол был разработан на основе другого протокола уровня канала данных — HDLC, однако обладает меньшей функциональностью по сравнению со своим родителем.

Формат кадра LLC представлен на рис. 6.39. Основными полями заголовка кадра являются

DSAP

и

SSAP

, которые определяют адреса точек доступа (SAP) соответственно отправителя и получателя данных. Кадр LLC также может содержать дополнительный заголовок SNAP (Sub-Network Access Point), также называемый адресом логической точки доступа (Logical SAP, LSAP).

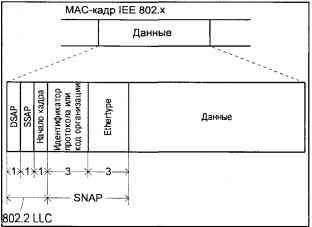

Рис. 6.39. Формат кадра LLC

Инкапсуляция IP

При работе в локальной сети на базе технологии CSMA/CD возможны два варианта инкапсуляции датаграмм IP в кадры уровней LLC и MAC.

Первый заключается в использовании кадров Ethernet 2.0. В этом случае поле данных (1500 октетов) полностью принадлежит IP-датаграмме, a SAP адресуется полем "тип пакета", которое содержит значение параметра

Ethertype

— индекса протокола верхнего уровня. В случае IP это значение равно 0x0800. Значения Ethertype для других протоколов приведены в табл. 6.11.

Таблица 6.11. Значение Ethertype для некоторых протоколов

0x0000–0x05DC	Поле Length IEEE 802.3
0x0800	Internet IP (IPv4)
0x0806	ARP
0x6003	DEC DECNET Phase IV Route
0x8137	Novell IPX

Второй вариант предполагает использование формата IEEE 802.3. В этом случае IP-датаграмма инкапсулируется в кадр LLC, а адресация SAP осуществляется в заголовке SNAP с помощью идентификатора Ethertype. При этом поля

DSAP

и

SSAP

не используются, и их значения устанавливаются равными 0xAA. Заметим, что в этом случае максимальный размер IP-датаграммы составляет 1492 октета.
