В сегменте типа INTERP хранится программный интерпретатор. Данный тип сегмента используется для программ, которым необходимо динамическое связывание. Суть динамического связывания заключается в том, что отдельные компоненты исполняемого файла (разделяемые объектные файлы) подключаются не на этапе компиляции, а на этапе запуска программы на выполнение. Имя файла, являющегося динамическим редактором связей, хранится в данном сегменте. В процессе запуска программы на выполнение ядро создает образ процесса, используя указанный редактор связей. Таким образом, первоначально в память загружается не исходная программа, а динамический редактор связей. На следующем этапе динамический редактор связей совместно с ядром UNIX создают полный образ исполняемого файла. Динамический редактор загружает необходимые разделяемые объектные
Наконец, завершает файл таблица заголовков разделов или секций (section). Разделы (секций) определяют разделы файла, используемые для связывания с другими модулями в процессе компиляции или при динамическом связывании. Соответственно, заголовки содержат всю необходимую информацию для описания этих разделов. Как правило разделы содержат более детальную информацию о сегментах. Так, например, сегмент кода может состоять из нескольких разделов, таких как хэш-таблица для хранения индексов используемых в программе символов, раздел инициализационного кода программы, таблица связывания, используемая динамическим редактором, а также раздел, содержащий собственно инструкции программы.
Мы еще вернемся к формату ELF в главе 3 при обсуждении организации виртуальной памяти процесса, а пока перейдем к следующему распространенному формату — COFF.
Формат COFF

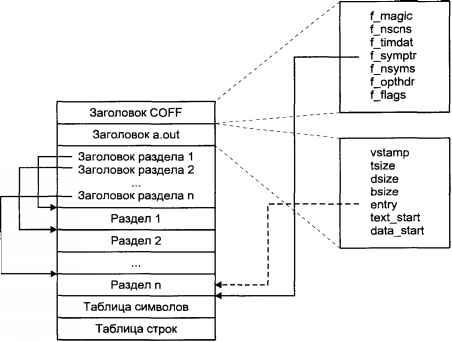

На рис. 2.5 приведена структура исполняемого файла формата COFF. Исполняемый файл содержит два основных заголовка — заголовок COFF и стандартный заголовок системы UNIX — a.out. Далее следуют заголовки разделов и сами разделы файла, в которых хранятся инструкции и данные программы. Наконец, в файле также хранится символьная информация, необходимая для отладки.
Рис. 2.5. Структура исполняемого файла в формате COFF
В файле находятся только инициализированные данные. Поскольку неинициализированные данные всегда заполняются нулями при загрузке программы на выполнение, для них необходимо хранить только размер и расположение в памяти.
Символьная информация состоит из таблицы символов (symbol table) и таблицы строк (string table). В первой таблице хранятся символы, их адреса и типы. Например, мы можем определить, что символ
Как и в случае ELF-файла, заголовок содержит общую информацию, позволяющую определить местоположение остальных компонентов (табл. 2.5).
Таблица 2.5. Поля заголовка COFF-файла
| Поле | Описание |
|---|---|
| f_magic | Аппаратная платформа, для которой создан файл |
| f_nscns | Количество разделов в файле |
| f_timdat | Время и дата создания файла |
| f_symptr | Расположение таблицы символов в файле |
| f_nsyms | Количество записей в таблице символов |
| f_opthdr | Размер заголовка |
| f_flags | Флаги,
|
Заголовок COFF присутствует в исполняемых файлах, промежуточных объектных файлах и библиотечных архивах. Каждый исполняемый файл кроме заголовка COFF содержит заголовок a.out, хранящий информацию, необходимую ядру системы для запуска программы [16] (табл. 2.6).
Таблица 2.6. Поля заголовка a.out
| Поле | Описание |
|---|---|
| vstamp | Номер версии заголовка |
| tsize | Размер раздела инструкций (text) |
| dsize | Размер инициализированных данных (data) |
| bsize | Размер неинициализированных данных (bss) |
| entry | Точка входа программы |
| text_start | Адрес в начала сегмента инструкций виртуальной памяти |
| data_start | Адрес в начала сегмента данных виртуальной памяти |
16
В SCO UNIX заголовок a.out самого ядра используется программой начальной загрузки /boot для запуска ядра и передачи ему управления при инициализации системы.
Все файлы формата COFF имеют один или более разделов, каждый из которых описывается своим заголовком. В заголовке хранится имя раздела (.text, .data, .bss или любое другое, установленное соответствующей директивой ассемблера), размер раздела, его расположение в файле и виртуальной адрес после запуска программы на выполнение. Заголовки разделов следуют сразу за заголовком файла.
Таблицы символов и строк являются основой системы отладки. Символом является любая переменная, имя функции или метка, определенные в программе.
Каждая запись в таблице символов хранит имя символа, его виртуальный адрес, номер раздела, в котором определен символ, тип, класс хранения (автоматический, регистровый и т.д.). Если имя символа занимает больше восьми байт, то оно хранится в таблице строк. В этом случае в поле имени символа указывается смещение имени символа в таблице строк.
С помощью символьной информации можно определить виртуальный адрес некоторого символа. Одним из очевидных применений этой возможности является использование символьной информации в программах- отладчиках. Эта возможность используется некоторыми программами, например, утилитой ps(1), отображающей состояние процессов в системе.
Выполнение программы в операционной системе UNIX
Выполнение программы начинается с создания в памяти ее образа и связанных с процессом структур ядра операционной системы, инициализации и передаче управления инструкциям программы. Завершение программы ведет к освобождению памяти и соответствующих структур ядра. Образ программы в памяти содержит, как минимум, сегменты инструкций и данных, созданные компилятором, а также стек для хранения автоматических переменных при выполнении программы.
Запуск C-программы
Функция main является первой функцией, определенной пользователем (т. е. явно описанной в исходном тексте программы), которой будет передано управление после создания соответствующего окружения запускаемой на выполнение программы. Традиционно функция main определяется следующим образом:
Первый аргумент (
