Операционная система UNIX

Робачевский Андрей Михайлович

Таблица 3.7. Поддержка различных типов сокетов в доменах

Домен:	AF_UNIX	AF_INET
Тип сокета
SOCK_STREAM	Да	Да
SOCK_DGRAM	Да	Да
SOCK_SEQPACKET	Нет	Нет
SOCK_RAW	Нет	Да

Также

допустимы не все комбинации типа сокета и используемого коммуникационного протокола (если таковой явно указан в запросе). Так для домена AF_

INET

возможны следующие комбинации:

Сокет	Протокол
SOCK_STREAM	IPPROTO_TCP (TCP)
SOCK_DGRAM	IPPROTO_UDP (UDP)
SOCK_RAW	IPPROTO_ICMP (ICMP)
SOCK_RAW	IPPROTO_RAW (IP)

Указанные протоколы принадлежат семейству сетевых протоколов TCP/IP и будут подробно рассмотрены в главе 6.

Создание сокета не означает создания коммуникационного узла. Для однозначной идентификации сокета его необходимо позиционировать в пространстве имен данного коммуникационного домена. В общем случае каждый коммуникационный канал определяется двумя узлами — источником и получателем данных, и может быть охарактеризован пятью параметрами:

1. Коммуникационным протоколом

2. Локальным адресом

3. Локальным процессом

4. Удаленным адресом

5. Удаленным процессом

Как правило, адрес определяет операционную систему (или хост сети), а процесс — конкретное приложение, получающее или передающее данные. Однако конкретные значения и формат этих параметров определяются коммуникационным доменом.

Поскольку при создании сокета указывается только один параметр — коммуникационный протокол, прежде чем передача данных между взаимодействующими процессами станет возможной необходимо указать четыре дополнительных параметра для коммуникационного канала. Очевидно, что взаимодействующие стороны должны делать это согласованно, используя либо заранее определенные адреса, либо договариваясь о них в процессе установления связи. Процедура установки этих параметров существенным образом зависит и от типа создаваемого канала, определяемого типом используемого сокета и коммуникационного протокола.

Иллюстрация взаимодействия между процессами при виртуальном коммуникационном канале с предварительным установлением связи приведена на рис. 3.21, а взаимодействие, основанное на датаграммах без установления связи показано на рис. 3.22.

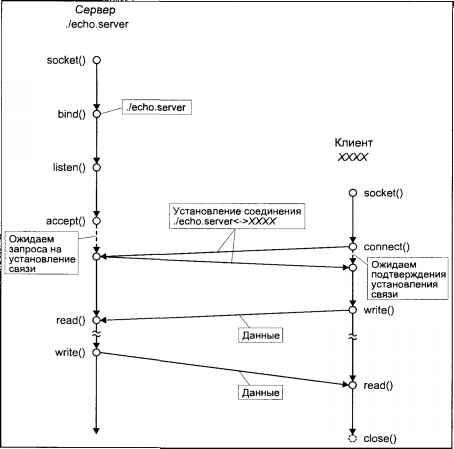

Рис. 3.21. Взаимодействие между процессами при создании виртуального канала (с предварительным установлением соединения)

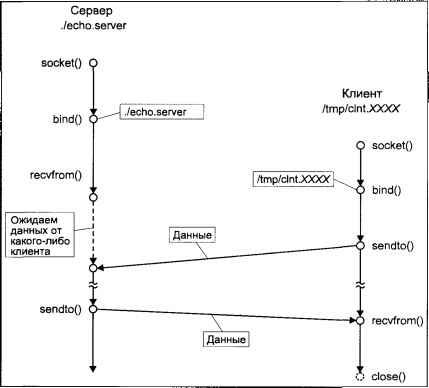

Рис. 3.22.

Взаимодействие между процессами, основанное на датаграммах (без предварительного установления соединения)

Как видно из рисунков, фактической передаче данных предшествует начальная фаза связывания (binding) сокета, когда устанавливается дополнительная информация, необходимая для определения коммуникационного узла. Связывание может быть осуществлено с помощью системного вызова bind(2):

#include <sys/types.h>

#include <sys/socket.h>

int bind(int sockfd, struct sockaddr *localaddr, int addrlen);

Здесь

sockfd

является дескриптором сокета, полученным при его создании; аргумент

localaddr

определяет локальный адрес, с которым необходимо связать сокет; параметр

addrlen

определяет размер адреса. Заметим, что речь идет о связывании с локальным адресом, в общем случае определяющим два параметра коммуникационного канала (коммуникационный узел): локальный адрес и локальный процесс.

Как уже обсуждалось, адрес сокета зависит от коммуникационного домена, в рамках которого он определен. В общем случае адрес определяется следующим образом (в файле <sys/socket.h>):

struct sockaddr {

 u_short sa_family;

 char sa_data[14];

}

Поле

sa_family

определяет коммуникационный домен (семейство протоколов), a

sa_data

— содержит собственно адрес, формат которого определен для каждого домена.

Например, для внутреннего домена UNIX адрес выглядит следующим образом (определен в <sys/un.h>):

struct sockaddr_un {

 short sun_family; /* ==AF_UNIX */

 char sun_path[108];

};

Поскольку в данном домене взаимодействующие процессы выполняются под управлением одной операционной системы на одном и том же хосте, коммуникационный узел может быть однозначно определен одним параметром — локальным процессом. В качестве адреса в домене UNIX используются имена файлов.

В отличие от локального межпроцессного взаимодействия, для сетевого обмена данными необходимо указание как локального процесса, так и хоста, на котором выполняется данный процесс. Для домена Internet (семейство протоколов TCP/IP) используется следующий формат адреса (определен в файле <netinet/in.h>):

struct sockaddr_in {

 short sin_ family; /* ==AF_INET */

 u_short sin_port;

 struct in_addr sin_addr;

 char sin_zero[0];

}

Адреса этого домена (IP-адреса) будут рассмотрены подробнее в главе 6. Пока лишь заметим, что адрес хоста представляет собой 32-разрядное целое число

sin_addr

, а процесс (приложение) адресуется 16-разрядным номером порта

sin_port

.
