Операционная система UNIX

Робачевский Андрей Михайлович

Суперблок

Суперблок содержит информацию, необходимую для монтирования и управления работой файловой системы в целом (например, для размещения новых файлов). В каждой файловой системе существует только один суперблок, который располагается в начале раздела. Суперблок считывается в память при монтировании файловой системы и находится там до ее отключения (размонтирования).

Суперблок содержит следующую информацию:

 Тип файловой системы (

s_type

)

 Размер файловой системы в логических блоках, включая сам суперблок, ilist и блоки хранения данных (

s_fsize

)

 Размер массива индексных дескрипторов (

s_isize

)

 Число свободных блоков, доступных для размещения (

s_tfree

)

 Число

свободных inode, доступных для размещения (

s_tinode

)

 Флаги (флаг модификации

s_fmod

, флаг режима монтирования

s_fronly

)

 Размер логического блока (512, 1024, 2048)

 Список номеров свободных inode

 Список адресов свободных блоков

Поскольку число свободных inode и блоков хранения данных может быть значительным, хранение двух последних списков целиком в суперблоке непрактично. Например, для индексных дескрипторов хранится только часть списка. Когда число свободных inode в этом списке приближается к 0, ядро просматривает ilist и вновь формирует список свободных inode. Для этого ядро анализирует поле

di_mode

индексного дескриптора, которое равно 0 у свободных inode.

К сожалению, такой подход неприменим в отношении свободных блоков хранения данных, поскольку по содержимому блока нельзя определить, свободен он или нет. Поэтому необходимо хранить список адресов свободных блоков целиком. Список адресов свободных блоков может занимать несколько блоков хранения данных, но суперблок содержит только один блок этого списка. Первый элемент этого блока указывает на блок, хранящий продолжение списка и т.д., как это показано на рис. 4.1.

Выделение свободных блоков для размещения файла производится с конца списка суперблока. Когда в списке остается единственный элемент, ядро интерпретирует его как указатель на блок, содержащий продолжение списка. В этом случае содержимое этого блока считывается в суперблок и блок становится свободным. Такой подход позволяет использовать дисковое пространство под списки, пропорциональное свободному месту в файловой системе. Другими словами, когда свободного места практически не остается, список адресов свободных блоков целиком помещается в суперблоке.

Индексные дескрипторы

Индексный дескриптор, или inode, содержит информацию о файле, необходимую для обработки данных, т.е. метаданные файла. Каждый файл ассоциирован с одним inode, хотя может иметь несколько имен в файловой системе, каждое из которых указывает на один и тот же inode.

Индексный дескриптор не содержит:

 имени файла, которое содержится в блоках хранения данных каталога;

 содержимого файла, которое размещено в блоках хранения данных.

При открытии файла ядро помещает копию дискового inode в память в таблицу in-core inode, которая содержит несколько дополнительных полей. Структура дискового inode (

struct dinode

) приведена на рис. 4.2. Основные поля дискового inode следующие:

di_mode	Тип файла, дополнительные атрибуты выполнения и права доступа.
di_nlinks	Число ссылок на файл, т.е. количество имен, которые имеет файл в файловой системе.
di_uid , di_gid	Идентификаторы владельца-пользователя и владельца- группы.
di_size	Размер файла в байтах. Для специальных файлов это поле содержит старший и младший номера устройства.
di_atime	Время последнего доступа к файлу.
di_mtime	Время последней модификации.
di_ctime	Время последней модификации inode (кроме модификации полей di_atime, di_mtime).
di_addr[13]	Массив адресов дисковых блоков хранения данных.

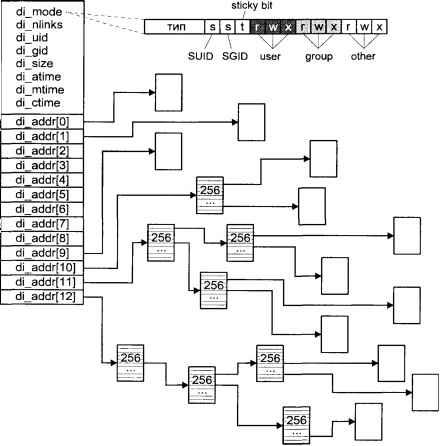

Рис. 4.2. Структура дискового inode

Поле

di_mode

хранит несколько атрибутов файла: тип файла (

IFREG

для обычных файлов,

IFDIR

для каталогов,

IFBLK

или

IFCHR

для специальных файлов блочных и символьных устройств соответственно); права доступа к файлу для трех классов пользователей и дополнительные атрибуты выполнения (SUID, SGID и sticky bit), значения этих атрибутов были подробно рассмотрены в главе 1.

Заметим, что в индексном дескрипторе отсутствует информация о времени создания файла. Вместо этого inode хранит три значения времени: время последнего доступа (

di_atime

), время последней модификации содержимого файла (

di_mtime

) и время последней модификации метаданных файла (

di_ctime

). В последнем случае не учитываются модификации полей

di_atime

и

di_mtime

. Таким образом,

di_ctime

изменяется, когда изменяется размер файла, владелец, группа, или число связей.

Индексный дескриптор содержит информацию о расположении данных файла. Поскольку дисковые блоки хранения данных файла в общем случае располагаются не последовательно, inode должен хранить физические адреса всех блоков, принадлежащих данному файлу. [46] В индексном дескрипторе эта информация хранится в виде массива, каждый элемент которого содержит физический адрес дискового блока, а индексом массива является номер логического блока файла. Массив имеет фиксированный размер и состоит из 13 элементов. При этом первые 10 элементов адресуют непосредственно блоки хранения данных файла. Одиннадцатый элемент адресует блок, в свою очередь содержащий адреса блоков хранения данных. Двенадцатый элемент указывает на дисковый блок, также хранящий адреса блоков, каждый из который адресует блок хранения данных файла. И, наконец, тринадцатый элемент используется для тройной косвенной адресации, когда для нахождения адреса блока хранения данных файла используются три дополнительных блока.

46

Размещение данных файла в произвольно расположенных дисковых блоках позволяет эффективно использовать дисковое пространство, поскольку ядро может использовать любой свободный дисковый блок для размещения данных. Однако в файловой системе s5fs блок может использоваться только одним файлом, поэтому последний блок файла используется, как правило, не полностью. К тому же такой подход с течением времени приводит к увеличению фрагментации системы, когда данные файла оказываются произвольно разбросанными по диску, что, в свою очередь, увеличивает время доступа к файлу и уменьшает производительность обмена данными. Единственным способом уменьшения фрагментации файловой системы является создание полной резервной копии на другом носителе (или в другой файловой системе) и затем её восстановлении. При этом запись файлов будет производиться последовательно без фрагментации.

Такой подход позволяет при относительно небольшом фиксированном размере индексного дескриптора поддерживать работу с файлами, размер которых может изменяться от нескольких байтов до десятка мегабайтов. Для относительно небольших файлов (до 10 Кбайт при размере блока 1024 байтов) используется прямая индексация, обеспечивающая максимальную производительность. Для файлов, размер которых не превышает 266 Кбайт (10 Кбайт + 256x1024), достаточно простой косвенной адресации. Наконец, при использовании тройной косвенной адресации можно обеспечить доступ к 16777216 блокам (256x256x256).
