3. Блок помечен как занятый, но в то же время свободен (ни один inode на него не ссылается).
4. Неправильное число ссылок в inode (недостаток или избыток ссылающихся записей в каталогах).
5. Несовпадение между размером файла и суммарным размером адресуемых inode блоков.
6. Недопустимые адресуемые блоки (например, расположенные за пределами файловой системы).
7. "Потерянные" файлы (правильные inode, на которые не ссылаются записи каталогов).
8. Недопустимые или неразмещенные номера inode в записях каталогов. Эти ошибки схематически показаны на рис. 4.16.

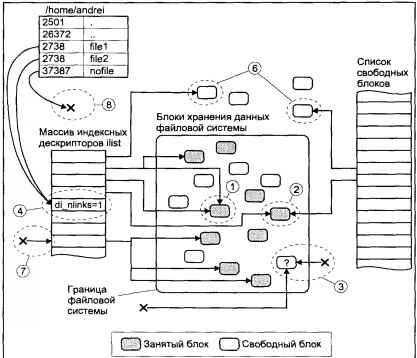

Рис. 4.16. Возможные ошибки файловой системы
Если нарушение все же произошло, на помощь может прийти утилита fsck(1M),
где
Проверка и исправление должны производиться только на размонтированной файловой системе. Это связано с необходимостью исключения синхронизации таблиц в памяти (ошибочных) с их дисковыми эквивалентами (исправленными). Исключение составляет корневая файловая система, которая не может быть размонтирована. Для ее исправления необходимо использовать опцию обеспечивающую немедленный перезапуск системы после проведения проверки.
Заключение
В этой главе описана организация файловой подсистемы UNIX. Начав разговор с обсуждения архитектуры традиционных файловых систем UNIX, мы остановились на анализе т.н. виртуальной файловой системы, обеспечивающей единый интерфейс доступа к различным типам физических файловых систем.
Мы также рассмотрели, каким образом происходит доступ процесса к данным, хранящимся в файлах, вплотную подошли к разговору о подсистеме ввода/вывода, который и продолжим в следующей главе.
Глава 5
Подсистема ввода/вывода
Фактическая архитектура ввода/вывода скрыта от прикладного процесса несколькими интерфейсами. Один из них — интерфейс файловой системы был рассмотрен в предыдущей главе. Взаимодействие с удаленными ресурсами обеспечивается сетевыми интерфейсами сокетов или TLI (Transport Layer Interface), которые описываются в главе 6. Однако возможны ситуации, когда прикладному процессу требуется взаимодействие с периферийными устройствами на более низком уровне. Хотя в этом случае роль файловой подсистемы не столь велика, как при работе с обычными файлами, все равно ядро предоставляет процессу унифицированную схему, скрывающую истинную архитектуру того или иного устройства.
В конечном итоге работа всех этих интерфейсов, как высокого уровня, (файловая система), так и более низкого (взаимодействие с физическим устройством), обеспечивается подсистемой ввода/вывода ядра операционной системы.
В данной главе мы ознакомимся с архитектурой этой подсистемы, основным компонентом которой являются драйверы — модули ядра, обеспечивающие непосредственную работу с периферийными устройствами. Поскольку характеристики периферийных устройств значительно различаются, то UNIX использует два основных типа драйверов — символьные и блочные. Как следует из названия, драйверы первого типа обеспечивают обмен сравнительно небольшими объемами данных с устройством, что имеет место при работе, например, с терминалами или принтерами. Драйверы второго типа производят передачу данных блоками, что характерно для дисковых носителей данных. Эти типы драйверов входят в традиционную подсистему ввода/вывода и присутствуют во всех версиях UNIX.
Во второй части главы мы подробно остановимся на архитектуре драйверов подсистемы STREAMS, которая является неотъемлемой частью ядра в версиях UNIX System V. Эти драйверы представляют собой отдельный тип, обладающий такими ценными возможностями, как буферизация и управление потоком данных. К подсистеме STREAMS мы также вернемся в следующей главе при обсуждении архитектуры сетевого доступа в UNIX System V.
Драйверы устройств
Драйверы устройств обеспечивают интерфейс между ядром UNIX и аппаратной частью компьютера. Благодаря этому от остальной части ядра скрыты архитектурные особенности компьютера, что значительно упрощает перенос системы и поддержку работы различных периферийных устройств.
В UNIX существует большое количество драйверов. Часть из них обеспечивает доступ к физическим устройствам, например, жесткому диску, принтеру или терминалу, другие предоставляют аппаратно-независимые услуги. Примером последних могут служить драйверы /dev/kmem для работы с виртуальной памятью ядра /dev/null, представляющий "нулевое"
В процессе запуска системы ядро вызывает соответствующие процедуры инициализации установленных драйверов. Во многих версиях UNIX эти процедуры выводят на консоль сообщение о том, что драйвер найден, и инициализация прошла успешно, а также параметры драйвера и устройства.
Типы драйверов
Драйверы различаются по возможностям, которые они предоставляют, а также по тому, каким образом обеспечивается к ним доступ и управление. Можно рассматривать три основные типа драйверов:
| Символьные драйверы | Этот тип драйверов обеспечивает работу с устройствами с побайтовым доступом и обменом данными. К таким устройствам можно отнести модемы, терминалы, принтеры, манипуляторы мышь и т.д. Доступ к таким драйверам не включает использование буферного кэша, таким образом ввод и вывод как правило не буферизуется. При необходимости буферизации для символьных драйверов обычно используется подход, основанный на структурах данных, называемых clist. |
| Блочные драйверы | Этот тип драйверов позволяет производить обмен данными с устройством фиксированными порциями (блоками). Например, для жесткого диска данные можно адресовать и, соответственно, читать только секторами, размер которых составляет несколько сотен байтов. Для блочных драйверов обычно используется буферный кэш, который и является интерфейсом между файловой системой и устройством. Хотя операции чтения и записи для процесса допускают обмен данными, размер которых меньше размера блока, на системном уровне это все равно приводит к считыванию всего блока, изменению части его данных и записи измененного блока обратно на диск. |
| Драйверы низкого уровня (raw drivers) | Этот тип интерфейса блочных драйверов позволяет производить обмен данными с блочными устройствами, минуя буферный кэш. Это, в частности, означает, что устройство может быть адресовано элементами, размер которых не совпадает с размером блока. Обмен данными происходит независимо от файловой подсистемы и буферного кэша, что позволяет ядру производить передачу непосредственно между пользовательским процессом и устройством, без дополнительного копирования. |

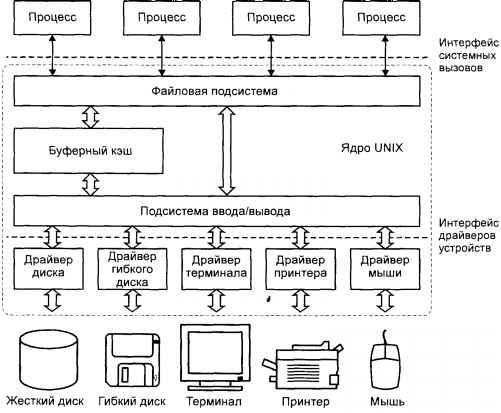

На рис. 5.1 приведена упрощенная схема взаимодействия драйверов устройств с другими подсистемами операционной системы UNIX.
Рис. 5.1. Драйверы устройств UNIX
Не все драйверы служат для работы с физическими устройствами, такими как сетевой адаптер, последовательный порт или монитор. Часть драйверов служат для предоставления различных услуг ядра прикладным процессам и не имеют непосредственного отношения к аппаратной части компьютера. Такие драйверы называются программными или драйверами псевдоустройств. Можно привести несколько примеров псевдоустройств и соответствующих им программных драйверов:
| /dev/kmem | Обеспечивает доступ к виртуальной памяти ядра. Зная виртуальные адреса внутренних структур ядра, процесс может считывать хранящуюся в них информацию. С помощью этого драйвера может, например, быть реализована версия утилиты ps(1), выводящей информацию о состоянии процессов в системе. |
| /dev/ksyms | Обеспечивает доступ к разделу исполняемого файла ядра, содержащего таблицу символов. Совместно с драйвером /dev/kmem обеспечивает удобный интерфейс для анализа внутренних структур ядра. |
| /dev/mem | Обеспечивает доступ к физической памяти компьютера. |
| /dev/null | Является "нулевым" устройством. При записи в это устройство данные просто удаляются, а при чтении процессу возвращается 0 байтов. Примеры использования этого устройства рассматривались в главе 1, когда с помощью /dev/null мы подавляли вывод сообщений об ошибках. |
| /dev/zero | Обеспечивает заполнение нулями указанного буфера. Этот драйвер часто используется для инициализации области памяти. |
