Специальные запросы. Ядро вызывает соответствующую функцию драйвера для обработки специальных команд, полученных с помощью системного вызова ioctl(2).
Реинициализация/Останов. Некоторые типы аппаратных архитектур могут требовать сброса и реинициализации устройства. Определенные функции драйвера также вызываются при останове операционной системы.
На рис. 5.2 и 5.3 приведены схемы доступа к драйверам символьного и блочного устройств.

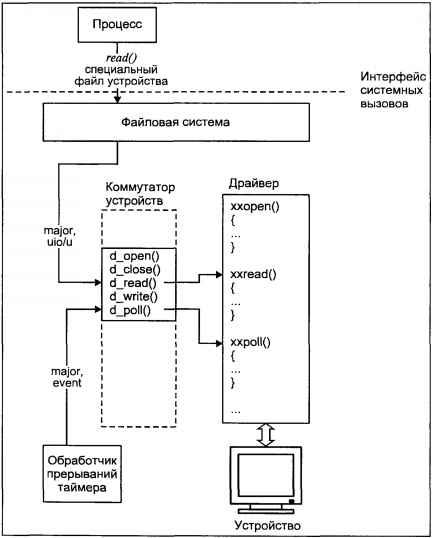

Рис. 5.2. Доступ к драйверу символьного устройства

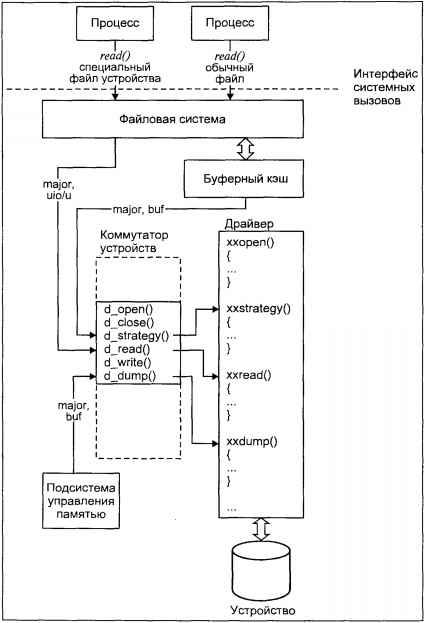

Рис. 5.3.
Как видно из рисунков, схема обработки запроса ядром UNIX различна для символьных и блочных устройств.
При обсуждении точек входа драйверов устройств следует иметь в виду, что большинство функций драйвера, отвечающих за передачу данных, осуществляют копирование информации из адресного пространства ядра, в котором находится сам драйвер, в адресное пространство задачи. Когда ядро вызывает функцию драйвера, все действия выполняются в системном контексте процесса. Однако схема вызова функций может быть различной:
Функция может быть вызвана по запросу процесса. Например, если процесс выполняет системный вызов read(2), ядро вызывает соответствующую точку входа драйвера
Функция может быть вызвана другой подсистемой ядра операционной системы. Например, для блочного драйвера функция
Если функция вызывается в процессе обработки прерывания, то она имеет контекст прерывания — специальный вид системного контекста. Функции драйвера, отвечающие за обработку прерывания, например
Различия в контексте и причинах вызова тех или иных функций драйвера позволяют представить драйвер устройства состоящим из двух частей: верхней части (top half) и нижней части (bottom half). Функции верхней части драйвера имеют синхронный характер, т.е. вызываются по определенным запросам прикладного процесса и выполняются в его контексте. Таким образом, для этих функций доступно адресное пространство и u-area процесса, и при необходимости эти функции могут перевести процесс в состояние сна (вызовом функции
Вызов функций нижней части носит асинхронный характер. Например, момент вызова функции обработки прерываний нельзя предугадать, и ядро не может контролировать, когда эта функция будет вызвана. Выполнение таких функций происходит в контексте ядра и обычно не имеет никакого отношения к контексту текущего процесса. Таким образом, функции системного контекста не имеют права адресовать структуры данных текущего процесса, например его u-area, а также не могут перевести процесс в состояние сна, поскольку это заблокирует процесс, не имеющий непосредственного отношения к работе драйвера.
Две части драйвера требуют синхронизации. Например, в случае, когда функции обеих частей используют одну и ту же структуру данных, функция верхней части при выполнении должна заблокировать прерывания на период работы с "разделяемой" областью памяти. В противном случае, прерывание может поступить в тот момент, когда целостность структуры данных нарушена, что приведет к непредсказуемым результатам.
Все представленные выше функции, за исключением
Функция
В UNIX SVR4 определены две дополнительные точки входа —
Файловый интерфейс
В главе 4 мы рассмотрели интерфейс т.н. независимой или виртуальной файловой системы, обеспечивающей унифицированный интерфейс работы с различными типами физических файловых систем (например, ufs или s5fs), имеющих разные внутренние структуры и возможности. При этом подходе используется унифицированный формат метаданных активных файлов, которые хранятся в памяти (в in-core — таблице индексных дескрипторов) и не зависят от конкретной реализации файловой системы. Эти объекты получили название виртуальных индексных дескрипторов или vnode. Для каждого vnode определен набор абстрактных операций, которые реализованы функциями реальных файловых систем. Например, vnode файла, расположенного в файловой системе s5fs, адресует вектор операций (или коммутатор файловых систем, FSS)
Этот подход, используемый в большинстве современных версий UNIX, требует соответствующей архитектуры файлового интерфейса к драйверам устройств. Как уже обсуждалось, доступ к периферии в UNIX осуществляется с помощью специальных файлов устройств, расположенных в корневой файловой системе некоторого типа, например ufs. В соответствии с архитектурой виртуальной файловой системы, все операции с этими файлами будут обслуживаться соответствующими функциями реальной файловой системы, в данном случае — ufs.
Однако такой схеме недостает традиционного для UNIX изящества. Специальный файл устройства не является обычным файлом системы ufs. Фактически все операции со специальным файлом устройства выполняются драйвером и не зависят от типа файловой системы. Поэтому было бы логичнее отобразить операции vnode не на вектор файловой системы, а непосредственно на коммутатор устройств.
Современные системы ветви System V используют для этого специальный тип файловой системы, называемый devfs или specfs. [52] Для этого типа файловой системы все операции vnode адресуют соответствующие функции требуемого элемента коммутатора устройств. После первоначального открытия файла, когда создается vnode, все запросы, связанные со специальным файлом устройства, проходят через vnode файловой системы specfs.
52
В системах SVR4 принята терминология specfs, операционная система SCO UNIX, которая формально является SVR3.2, но фактически имеет многие черты SVR4, называет этот тип файловой системы devfs.
