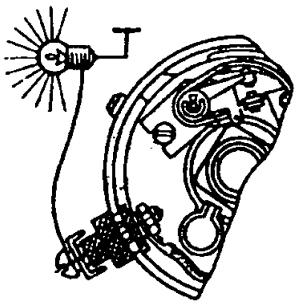

Рис. 5. Проверка цепи подвижного контакта распределителя зажигания.
Проверить состояние контактов прерывателя, обеспечив их параллельность в замкнутом положении. Разомкнуть контакты и соединить отверткой подвижный контакт с нижней пластиной распределителя.
Если появилась искра, то обгоревшие и замасленные контакты зачистить плоским надфилем. Удобно зачищать контакты по отдельности,
Установить зазор при разомкнутом положении контактов в пределах 0,35–0,45 мм. Заменить контактную группу, если изношены текстолитовая колодка или втулка рычажка прерывателя.

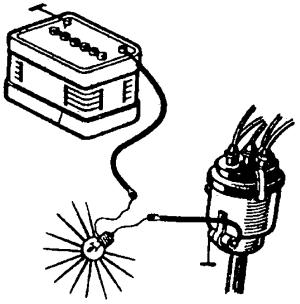

Проверить исправность конденсатора. Если при замыкании разомкнутых контактов отверткой искры нет, отсоединить провод конденсатора от клеммы ввода в распределитель и соединить его через контрольную лампу с плюсовой клеммой аккумулятора. Если лампа горит – конденсатор неисправен. Заменить конденсатор (рис. 6).
Рис. 6. Схема проверки конденсатора.
Проверить исправность катушки зажигания. Катушка проверяется аналогично проверке наличия или отсутствия искры на центральном проводе.
Проверить контакты в контактной группе замка зажигания. Чтобы убедиться, работает ли контактная группа включателя (замка) зажигания, отдельным проводом коснуться вывода «+» аккумулятора и клемм «+Б» (батарея) или ВК (включение) катушки зажигания. Включить зажигание, проверить контактную часть замка зажигания. Снять кожух рулевой колонки. При включенном положении «Стартер» осмотреть и пошевелить все разъемы, а также саму контактную группу. Не помешает с помощью контрольной лампы определить, поступает ли напряжение на контакт «30» от аккумулятора.
При отказе выключателя зажигания отсоединить отрицательную клемму аккумулятора. Зарисовать схему присоединения проводов к контактной группе и снять с нее провода. Вынуть стопорное кольцо и выдвинуть контактную часть из корпуса замка. Проверить состояние контактов или заменить контактную группу.
Убедиться в отсутствии трещин, пробоя высоковольтных проводов. Утечка искры через трещины или пробой в проводах высокого напряжения обнаруживаются при работающем в темноте двигателе. Поврежденные провода в темноте искрятся. Их надо заменить.
Контактно и бесконтактно транзисторные (электронные) системы зажигания установлены на многих отечественных автомобилях (ГАЗ, УАЗ, ВАЗ-2108, -2109, -1111 и др.).
Электромагнитные датчики – индуктивный и бесконтактный (датчик Холла) – управляют коммутатором зажигания (сложным устройством с микросхемой, транзистором, резисторами, конденсаторами и др.) и определяют момент включения и выключения тока через катушку зажигания, вырабатывающую искру.
Прочность посадки и чистоту контактов всех электрических соединений, свечей, датчиков следует периодически проверять, а также регулировать момент зажигания. Не соответствующие требованиям неисправные детали
Проверить коммутатор. При наличии в комбинации приборов вольтметра (ВАЗ-2108, -2109) необходимо включить зажигание и проследить за показаниями вольтметра. Если стрелка через несколько секунд качнется немного вправо, коммутатор исправен.
При отсутствии вольтметра подсоединить один провод контрольной лампы к «массе», а другой – к выводу 1 катушки зажигания (соединенному проводом с клеммой 1 коммутатора). При включенном зажигании и исправном коммутаторе лампа через несколько секунд загорится ярче.
Проверить «на искру» бесконтактный датчик. Надеть на руки надежные резиновые перчатки. Извлечь из крышки распределителя центральный провод, приблизить его наконечник к «массе» на расстояние 7–10 мм. Повернуть коленчатый вал: стартером, вручную поворотом колеса или ключом. Искра есть – датчик исправен.
Проверить электрические соединения. Убедиться в прочности посадки всех электрических соединений на катушке зажигания и распределителе. Разъединить разъем коммутатора, зачистить контакты и распылить аэрозоль WD-40, восстанавливающий электрический контакт.
Проверить микропроцессорную систему управления двигателем. Поиск неисправностей в этой системе осуществлять только на диагностических стендах станций технического обслуживания автомобилей.
Проверить поступление топлива в карбюратор. Для этого отсоединить топливопровод от выходного штуцера бензонасоса и с помощью рычага ручной подкачки проверить выход топлива.
Проверить, если нет подачи топлива, работу бензонасоса. Отсоединить от него входной трубопровод и проверить его работу одним из двух способов:
1. Слегка прикрыть входной штуцер смоченным в воде пальцем и поработать рычагом ручной подкачки. Бензонасос работает, если ощущается легкое втягивание пальца к штуцеру.
2. Соединить входной штуцер с дополнительным шлангом, а другой его конец опустить в емкость с топливом. Топливо вытягивается пульсирующей струей под действием рычага ручной подкачки.
Проверить магистральный топливопровод. Снять пробку бензобака и при помощи насоса для накачки шин продуть отсоединенный от бензонасоса шланг – топливопровод. Если магистраль не перекрыта, в бензобаке отчетливо слышится бурление топлива.
В случае засорения фильтров тонкой очистки топлива, заборника или дренажной трубки в бензобаке промыть их бензином и продуть воздухом.
При отказе элементов, участвующих в процессе смесеобразования, нормальный пуск двигателя затруднен. На характер пуска двигателя в холодное время года влияет воздушная заслонка, которая может не обеспечить нужный состав топлива. Необходимо знать особенности данного двигателя при пуске. Для этого следует нажать на педаль газа 5–10 раз, чтобы ускорительный насос добавил топлива, подождать секунд 30, чтобы легкие фракции бензина заполнили впускной коллектор, и запустить двигатель.
