Определение и устранение неисправностей своими силами в автомобиле

Любой автомобиль не застрахован от возможных поломок и неисправностей, особенно если он много лет эксплуатируется. Его детали, входящие в многочисленные системы, постепенно изнашиваются, теряя надежность.

Чтобы найти причину неисправности и быстро самому ее ликвидировать, автомобилист должен владеть определенным минимумом знаний и, конечно, некоторым опытом по уходу за автомобилем.

Предлагаемая читателю книга поможет каждому, кто оказался в непредвиденной ситуации один на один со своим автомобилем, быстро разобраться в причине отказа и устранить ее собственными силами.

Книга легко

читается, текст собран в отдельные тематические схемы – своеобразные путеводители по автомобилю, что дает возможность автомобилисту быстро определить, что и где в машине не в порядке, и принять экстренные меры для ликвидации неисправности. И, поскольку многие узлы легковых автомобилей любого производства аналогичны, эта книга может быть полезна как для владельцев отечественных машин, так и для автомобилистов, ездящих на иномарках.

Проверить работу стартера одним из трех способов:

1. Убедиться в надежности кабельных соединений наконечников на клеммах аккумуляторной батареи. Освободить зажимы наконечников. Окислившиеся контакты зачистить, затянуть зажимы и смазать их защитной смазкой.

2. К выводу тягового реле стартера подключить один конец отдельного провода, а другим концом провода коснуться клеммы «плюс» аккумулятора. Если стартер работает, то возможная причина отказа – нарушение контактов в контактной группе замка зажигания.

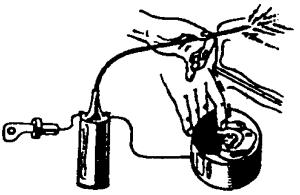

3. Проверить работу замка зажигания, закоротив две силовые клеммы тягового реле стартера монтажкой или отверткой (рис. 1).

Рис. 1. Замыкание клемм тягового реле стартера.

Если после вышеуказанных проверок при включении стартера и освещения в салоне яркость плафона заметно снижается, а якорь стартера едва проворачивается, значит, аккумулятору для запуска двигателя не хватает емкости.

Необходимо зарядить или заменить аккумуляторную батарею. Если же после зарядки аккумулятора или установки нового аккумулятора якорь стартера все же не вращается, проверить, исправен ли стартер, для чего проделать работы, как указано на стр. 112.

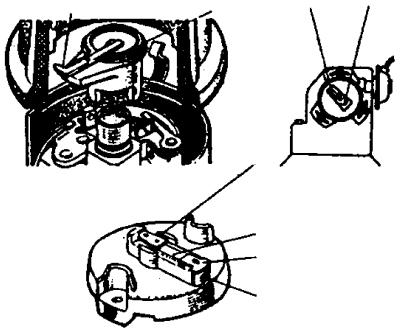

Убедиться в наличии искры на центральном проводе. Снять крышку распределителя и бегунок. Сомкнуть контакты прерывателя поворотом коленчатого вала. Включить зажигание. Извлечь из крышки центральный провод, приблизив его наконечник к «массе» на расстояние 5–7 мм. Разомкнуть контакты прерывателя. Искра есть – низковольтная часть системы исправна; катушка посылает высоковольтные импульсы; центральный провод невредим (рис. 2).

Рис. 2. Проверка цепи системы зажигания.

Проверить наличие искры у свечных проводов. Извлечь наконечник провода из любой свечи. Включить зажигание и стартер.

Повторить ту же операцию с другими свечными проводами. Наличие искры свидетельствует об исправности проводов.

Проверить исправность свечей, вывернуть и осмотреть их. Проконтролировать величину искрового зазора: 0,5–0,6 мм для автомобилей ВАЗ и 0,8–0,9 мм для ГАЗ и АЗЛК, а для систем с высокой энергией 0,7–0,8 мм. Минимальные зазоры лучше использовать зимой и в сырую погоду.

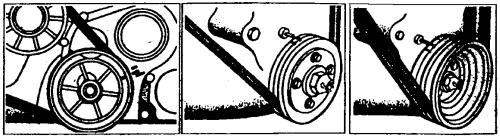

Проверить установку момента зажигания. Вывернуть свечу 1-го цилиндра, закрыть пробкой из смятой бумаги или просто пальцем отверстие под свечу и проворачивать коленчатый вал до выталкивания пробки (палец будет ощущать давление воздуха). Совместить риску (пропил) шкива коленчатого вала с выступом (штифтом) на крышке привода распределительного вала (рис. 3). Снять крышку распределителя зажигания. Положение валика распределителя зажигания проконтролировать по расположению наружного контакта бегунка относительно бокового электрода, направленного на свечу 1-го цилиндра.

Рис. 3. Метки для установки момента зажигания.

Подключить контрольную лампу к клемме низкого напряжения на распределителе зажигания и «массе». Включить зажигание и поворачивать корпус распределителя зажигания против часовой стрелки (для устранения зазоров) до момента размыкания контактов, на что укажет загорание лампы. Закрепить распределитель зажигания.

Проверить состояние контактов низковольтных клемм и высоковольтных наконечников проводов. Включить зажигание. С усилием пошевелить все клеммные соединения. Там, где заискрит, восстановить соединение. Свободно сидящий наконечник провода вынуть из гнезда крышки или катушки и слегка разогнуть его цилиндрик, а гнездо зачистить до блеска мелкой шкуркой.

В крышке распределителя зажигания устранить скопление влаги, заедание угольного электрода. Надфилем зачистить боковые электроды, наконечники проводов и протереть их чистой тряпочкой, смоченной бензином или растворителем.

Проверить, не произошло ли замыкание бегунка на «массу» и не перегорел ли его резистор. При замкнутых контактах прерывателя включить зажигание, извлечь центральный провод из крышки распределителя зажигания, приблизив его к боковому контакту 1 (рис. 4) бегунка 2, и разъединить контакты прерывателя. При появлении искры заменить бегунок.

Рис. 4. Проверка бегунка распределителя зажигания: 1 – боковой контакт; 2 – бегунок; 3 – резистор; 4 – центральный контакт.

Осмотреть резистор 3 на бегунке (относится только к автомобилям ВАЗ), заменить перегоревший резистор, поставив временно перемычку между центральным 4 и боковым 1 контактами.

Проверить изоляцию от «массы» подвижного контакта прерывателя проводом от контрольной лампы, подключив ее к изолированной клемме низкого напряжения и к «массе». При включенном зажигании и разомкнутых контактах лампа должна гореть. Если лампа продолжает гореть при замкнутых контактах прерывателя, то это значит, что контакты сильно окислились и их надо зачистить или где-то есть пробой изоляции в подвижном контакте (рис. 5).
