Переменные прицелы рассчитаны на изменение установки непосредственно при применении оружия (в этом их отличие от «регулируемых» - здесь перестановки возможны только при пристрелке). Переменные прицелы обычно имеют несколько фиксированных установок. Простейший вариант - перекидной прицел с двумя-четырьмя целиками. Распространение получили секторные прицелы, в которых целик находится на конце ланки, шарнирно связанной с основанием прицела. При установке прицела планка описывает в пространстве некий сектор (отсюда - и название прицела), за счет чего изменяется высота целика. Используются также рамочные прицелы, в которых целик движется вдоль вертикальной рамки, сходные с ними стоечные прицелы (в основном на устаревших образцах), а также барабанные с несколькими

прорезями или отверстиями, рассчитанными на разные дальности и поочередно ставящимися перед глазом стрелка.

Формы мушек и целиков открытых прицельных механических приспособлений. В нижнем ряду - целики со светящимися метками для стрельбы в сумерки или в темных помещениях

Для лучшей различимости цели и стрельбы на большие дальности применяются оптические прицелы. Оптическая система в виде сочетания линз формирует на выходе четкое изображение цели. В фокальной плоскости объектива помещается прицельная сетка определенного рисунка. Прицеливание производится совмещением двух точек - перекрестия (угольника) прицела и цели, а линией прицеливания служит оптическая ось прицела.

Достоинствами оптических прицелов являются:

–  высокая точность, позволяющая вести стрельбу по удаленным малозаметным целям;

–  легкость и быстрота наводки, осуществляемой «по двум точкам» (прицельная марка - цель), причем и изображение цели и марка находятся в фокальной плоскости объектива и видны одинаково четко;

–  возможность вести стрельбу в условиях ограниченной видимости;

–  возможность вести наблюдение за полем боя, отыскивать цели, определять расстояние до них, корректировать стрельбу.

Недостатками оптических прицелов являются сложность устройства, хрупкость оптических элементов, ограничение поля зрения, увеличение веса и размеров оружия. В снайперском оружии приходится с этим мириться. Ограничение поля зрения тем больше, чем больше увеличение. Существуют, правда, т.н. широкоугольные прицелы, в которых поле зрения увеличено на 20-40 % против обычного. Большее поле зрения облегчает стрельбу с упреждением по движущимся целям.

Диоптрический регулируемый прицел винтовки М16А2 с перекидным диоптром: 1 - маховичок внесения боковых поправок, 2 - линейка боковой регулировки, 3 - контрольная риска

Секторный прицел (ручной пулемет РПК): 33 - хомутик, 34 - прицельная планка, 35 - целик, 36 - предохранитель целика, 37 - маховичок винта целика, 38 - прицельная колодка, 39 - защелка

Оптические прицелы являются обязательным элементом снайперских винтовок, могут ставиться также на автоматы, штурмовые винтовки, пулеметы, РПГ.

Для обеспечения возможности как прицеливания, так и поиска цели желательны прицелы с переменным полем зрения и соответственно увеличением от 3 х до 12 х. За рубежом наиболее распространены прицелы с кратностью увеличения около 6 х или 10 х. В частности, популярны прицелы класса 6x40 и 6x42 «Редфинд», «Леупольд», «Цейсс», «Шмидт и Бендер». Для стрельбы на дальности свыше 1500 м используются прицелы с увеличением 15 х-20 х. При 15- кратном увеличении можно опознать на дальности 1000 м предметы с поперечником 10 см.

Советский прицел ПСО-1, принятый вместе с винтовкой СВД, имеет четырехкратное увеличение, поле зрения 6 градусов, разрешающую способность 12 мин. ПСО-1 оборудован резиновым наглазником

и выдвижной защитной блендой. Длина прицела с наглазником и блендой - 375 мм, масса - 580 г. Сетка прицела имеет специальную дальномерную шкалу для определения расстояния до цели высотой 1,7 м с точностью до 50 м. Полезность такой дальномерной шкалы многими ныне оспаривается, тем более что снайперам приходится вести огонь по различным целям, а шкала рассчитана только на ростовую мишень. Кроме того, имеется шкала боковых поправок, нанесенная в тысячных. Прицел снабжен механизмами выверки по дальности (верхний маховичок) и направлению (боковой маховичок), устройством освещения сетки. Шкала верхнего маховичка нанесена в сотнях метров, бокового - в тысячных. Устройство подсветки питается от батарейки, вставляемой в корпус. В зимних условиях батарейка носится в кармане в специальном корпусе, соединенном с прицелом кабелем. В поле зрения прицела вводится специальная люминесцентная пластина, позволяющая обнаруживать активные источники ИК излучения. Кратность прицела ПСО считается ныне недостаточной для снайперского оружия, требующего увеличения минимум 6х.

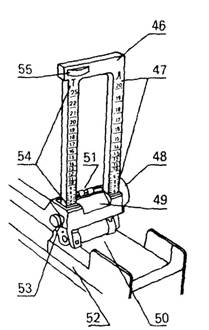

Рамочный прицел пулемета: 46 - прицельная планка, 47 - гикала для легкой пули, 48 - маховичок ходового винта, 49 - хомутик, 50 - пружина рамки, 51 - целик, 52 - основание прицела, 53 - защелка, 54 - шкала для тяжелой пули, 55 - маховичок винта точной установки

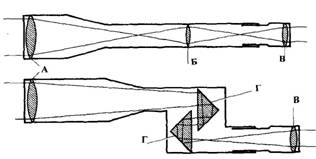

Схема оптических прицелов телескопического (вверху) и призматического (внизу) типа: А - объектив, Б - оборачивающая линза, В - окуляр, Г - призма

Многие специалисты сходятся на том, что качество прицельных приспособлений способно скорее повысить эффективность стрельбы из оружия, чем модернизация самого оружия. Поэтому оптические прицелы стали обычны на автоматах и штурмовых винтовках, не говоря уже о пулеметах и гранатометах. В России, например, принят универсальный стрелковый прицел 1П29 для образцов, имеющих планку для установки ночных прицелов, - автомата АК-74Н, пулеметов РПК-74Н и ПКМН. Кратность увеличения - 4х, поле зрения - 8 градусов, масса - 800 г.

В последние 20 лет получили широкое распространение стрелковые коллиматорные прицелы, ранее применявшиеся только в зенитных установках. В коллиматорном прицеле с помощью светодиода (обычно - красного света) и оптической системы формируется изображение «бесконечно удаленной» точки, которая и служит прицельной маркой. Это позволяет стрелку не переключать внимание с прицельной марки на цель и обратно, поскольку обе наблюдаются одинаково отчетливо. При той же скорости наводки коллиматорный прицел меньше и легче оптического, меньше ограничивает поле зрения, к тому же позволяет удобно целиться с обоими открытыми глазами. Миниатюризация коллиматорных прицелов позволяет использовать их не во всех типах оружия.

Довольно удачный коллиматорный прицел ПК-А разработали в БелОМО. Вместе со стандартным кронштейном крепления он весит 260 г, в качестве прицельной марки дает красную точку, имеет 8 фиксированных установок регулировки ее яркости, время непрерывной работы до 1000 ч.

Современные боевые действия введутся непрерывно и при любых условиях освещенности, а значит, возрастает роль «ночных» прицельных приспособлений. Обычный механический прицел приспосабливается для стрельбы при плохой видимости нанесением на мушку и целик светящихся точек или рисок, по которым нетрудно навести оружие в видимый силуэт цели. Но более эффективны специальные ночные прицелы, относящиеся к разряду приборов ночного видения. В таких приборах изображение местности и цели, получаемой в инфракрасных лучах, преобразовывается в видимое.
