ПЗРК «Стрела» различных модификаций поставлялись в Афганистан, Алжир, Анголу, Боствану, Буркина-Фассо, Гану, Гвинею-Бисау, Индию, Иран, Ирак, на Кипр, Кубу, в КНДР, Кувейт, Лаос, Ливию, Мозабик, Никарагуа, Сирию, Сомали, Судан, Финляндию, Эфиопию, Югославию, Зимбабве и другие страны. Кроме того, они встречаются у многочисленных «партизанских» формирований Африки, Азии, Латинской Америки. Ныне для модернизации ПЗРК «Стрела-2М», сохранившихся на вооружении в больших количествах, предлагается двухспекгральная ГСН («Стрела-2М2»),
Характеристики «Стрела-2» «Стрела-2М» «Стрела-З»
Максимальная дальность
поражения целей (вдогон), м 3400 4200 4500
Высота поражения целей, м 50-1500 50-2300 30-3000 Максимальная скорость
ЗУР, м/с 600 630 600
Средняя скорость ЗУР, м/с 430 430 400
Максимальная скорость поражаемых целей
вдогон, м/с 220 260 310
навстречу,
Калибр ЗУР, мм 72 72 72
Длина ЗУР, мм 1420 1440 1470
Стартовая масса ЗУР, кг 9,15 9,15 10,3
Масса боевой части ЗУР, кг 1,17 1,17 1,17
Масса комплекса в боевом
положении, кг 14,51 5 17
Масса комплекса в походном
положении, кг 15,81 6,51 8,3
Время подготовки
к пуску ЗУР, с 10 10 10
Время самоликвидации ЗУР, с 11-14 14-17 14-17
«Игла-1» и «Игла»
Разработка переносного зенитного ракетного комплекса второго поколения «Игла-1» велась в рамках общей программы создания новой системы средств войсковой ПВО. Его появление было напрямую связано с широким применением в конструкции самолетов бронирования и многократного дублирования наиболее важных систем, повышением их живучести.

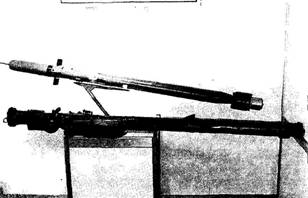

Переносной зенитный ракетный комплекс «Игла-1»
При этом стремились достичь качественного улучшения параметров по всем направлениям - времени реакции, предварительному нацеливанию стрелков-зенитчиков, автоматизации процесса пуска, повышению дальности стрельбы по целям на встречных курсах, точности наведения и эффективности поражения, предотвращению пусков по своим самолетам и вертолетам. Главным разработчиком нового комплекса вновь выступало КБ машиностроения под руководством С.П. Непобедимого, тепловую ГСН разрабатывало КБ завода «Арсенал» (главный конструктор Ю.В. Моисеев). В первой половине 1980 г. ПЗРК «Игла-1» прошел испытания, а в 1981 г. поступил на вооружение Советской Армии под индексом 9К310 (в странах НАТО он получил обозначение SA16 «Джимлет»), Производство ПЗРК наладил Ковровский завод им.В.А. Дегтярева. Изменения, внесенные в конструкцию, позволили «Игле-1» по боевой эффективности превзойти «Стрелу-2М» в шесть раз. В начале 1991 г. в районе Персидского залива был сбит «Харриер-2» Корпуса морской пехоты США, как предполагалось, ракетой «нового советского ПЗРК SA16».
Опознавание национальной принадлежности целей и блокировку пуска по своим осуществляет наземный радиолокационный запросчик «свой - чужой» 1Л14, встроенный в пусковой механизм. Кроме того, о воздушной обстановке в зоне действия подразделения его командир может быть оповещен заранее. Для этой цели в Центральном КБ аппаратостроения Миноборонпрома под руководством В.Г. Розенталя был создан переносной электронный планшет 1Л15-1, поставленный на производство Ижевским электромеханическим заводом. Планшет принимает телекодовую информацию с пунктов управления и обеспечивает ее автоматическое отображение (нахождение, направление движения и государственная принадлежность в районе 25x25 км) на индикаторе. Планшет дает возможность командиру одновременно отслеживать до четырех целей и определять, какие из них наиболее опасны для охраняемого объекта в настоящий момент.
В состав ПЗРК 9КЗ10 «Игла-1»входят ЗУР 9МЗ13 в ТПК (пусковой трубе) 9П322, наземный источник питания 9Б238, пусковой механизм 9П519-1 с запросчиком 1Л14, электронный планшет 1Л15-1, а также войсковой подвижный контрольный пункт и комплект контрольно-проверочных средств.
Твердотопливный маршевый двигатель ЗУР запускается лучевым воспламенителем лишь после того, как ракета пролетит 5-6 м. Взрыватель боевой части имеет две ступени предохранения. Первая делает невозможным его срабатывание до запуска маршевого двигателя. Вторая снимает блокировку взрывателя на удалении 80-250 м. Боевая часть - осколочно-фугасная. Существенной особенностью в программе полета ЗУР является автоматический «доворот» на конечном участке траектории: ЗУР отклоняется от наиболее разогретых деталей цели и направляется в ее центрцентроплан самолета или центр фюзеляжа вертолета. ГСН прикрыта коническим ИК прозрачным обтекателем. Контактный взрыватель срабатывает с некоторым замедлением после заглубления ракеты в цель. Подрыв внутри цели дает максимально возможное разрушение. Смещение
Как и большинство современных комплексов, «Игла-1»может использоваться как бортовое вооружение вертолетов. Спаренные или счетверенные турельные установки морских версий ПЗРК (включая «Иглу-1»), позволяющие производить пуск залпом, давно стали стандартным средством ПВО небольших боевых кораблей советской постройки. Аналогичные по своей конструкции турельные установки могут быть использованы и в системе ПВО сухопутных войск.
В 1983 г. был принят на вооружение ПЗРК 9К38 «Игла» («натовское» обозначение SA-18 «Гроуз»), разрабатывавшийся тем же коллективом КБ машиностроения параллельно с «Иглой-1»и максимально с ним унифицированный. ПЗРК имеют общую с ним ракетную часть, пусковой механизм с зап- росчиком, источник питания, учебно-тренировочные средства и подвижный контрольный пункт. В то же время его возможности в борьбе с самолетами значительно превышают аналогичные показатели предшественника. К тому же он рассчитан на борьбу не только с самолетами, но и с вертолетами, крылатыми ракетами, беспилотными аппаратами. Своей высокой боевой эффективностью он в первую очередь обязан применению новой боевой части и модернизированной головке самонаведения, созданной на ЛОМО под руководством О.А. Артамонова. Главной задачей модернизации было придание ЗУР способности бороться с авиацией противника в условиях применения «тепловых ловушек». Двухканальная ГСН с логическим блоком селекции и глубоким охлаждением фотоприемника не только разрешила эту проблему, но и увеличила дальность стрельбы на встречных курсах за счет значительного повышения чувствительности головки. Испытания показали, что «Игла» обеспечивает эффективную борьбу с современными целями при применении ими тепловых помех различных типов с темпом сброса до 0,3 с и суммарной мощностью излучения, превышающей излучение самой цели в 6 раз.
На встречных курсах «Игла» обеспечивает поражение целей со скоростями до 360 м/с, маневрирующих с перегрузкой до 6 g, на догонных - со скоростями до 320 м/с и маневрирующих с перегрузками до 8 g. При этом вероятность поражения самолета типа F-4 «Фантом» на встречном курсе составляет 0,48, а на догонном - 0,33, в случае применения ИК помех снижается только на 30%. По сравнению с комплексом «Стрела-2» вероятность поражения цели возросла более чем в 8 раз (по сравнению с «Игла-1» -в 1,07 раза) и составляет 0,6 без активного противодействия со стороны противника и 0,4 в условиях противодействия. Однако, как и все состоящие ныне на вооружении комплексы с тепловой ГСН, «Игла» не обеспечивает наведения на цели «вблизи Солнца».
Комплекс не имеет ограничений по стрельбе в районе локальных пожаров и при совместной работе со ствольными зенитными системами. Его можно безопасно десантировать на боевых машинах десанта (в специальной укладке), на парашютных платформах, в парашютных мешках.
Стартовая процедура переносного зенитного ракетного комплекса «Игла» начинается в момент визуального обнаружения цели оператором. Через 0,8 с после того, как оператор нажал кнопку «Пуск» и ГСН захватила цель, пусковой сигнал выдается на бортовой узел энергопитания ЗУР - миниатюрный турбогенератор, вращаемый потоком газа от порохового аккумулятора давления плюс стабилизатор-выпрямитель. Еще через 0,6 с бортовое питание выходит на рабочий режим, и электрический сигнал выдается в цепь запуска порохового стартового двигателя, который выбрасывает ЗУР из пусковой трубы.
ЗУР 9М39 комплекса «Игла» выполнена по нормальной аэродинамической схеме, со складными крыльями и оперением и помещена в ТПК (пусковую трубу) 9П39- Маршевый двигатель запускается на удалении 5-6 м, блокировка взрывателя снимается на 80-250 м. Работа оператора «Иглы» была дополнительно облегчена тем, что на начальном участке траектории система наведения ЗУР автоматически направляет ракету в упрежденную точку (разворот производится газодинамическими силами), ликвидируя таким образом необходимость вводить углы возвышения и упреждения, наклоняя пусковую трубу. Ракета безопасна при простреле ее пулями и при падении с высоты до 5 м. Улучшенные алгоритмы обработки данных в бортовой аппаратуре ракеты повысили точность наведения и смещения точки попадания на конечном участке траектории.
