Четверть века спустя уже для ЦРУ на той же основе выполнили винтовку с интегрированным глушителем и той же прицельной дальностью. Длина винтовки с новым блоком «ствол-глушитель» уменьшилась до 1029 мм, масса составила 3,2 кг. Правда, здесь ограничились уже простым открытым прицелом со сменной мушкой.
Бесшумные снайперские винтовки SSR «Вайме»
Интересным образцом бесшумной снайперской винтовки является «бесшумная» винтовка SSR «Вайме», разработанная совместно компаниями «Сако» и «Ой Ваймениметалли АБ». За основу взята магазинная винтовка «Сако». Винтовка выпускается в двух модификациях: SSR Mk1 под патрон 7,62x51 и SSR МкЗ под 5,6-мм патрон.22 LR. В последнем случае обеспечивается почти полная "бесшумность" стрельбы. «Вайме» SSR МкЗ рекламируется
Ствол SSR Mk1 выполнен заодно с интефированным глушителем, разработанным фирмой «Ваймениметалли». Ствол имеет длину 465 мм, глушитель — 660 мм. Эффективное снижение уровня звука выстрела достигается при использовании дозвуквого снайперского патрона с тяжелой пулей, разработанного «Сако». Прицельная дальность — до 300 м.
Ложа с развитым пистолетным изгибом шейки изготовлена из пластмассы. Позади пистолетного выступа в прикладе сделана выемка под ладонь. К ложе крепятся складные, регулируемые по высоте сошки. Открытого прицела винтовка не имеет, предусмотрен только кронштейн для установки оптического прицела. Масса 7,62-мм Mk1 — 4,1 кг, 5,6-мм Мк3 — 3 кг, длина образцов соответственно 1180 и 1010 мм.

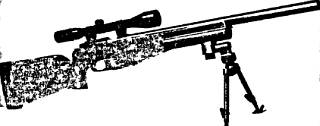

Снайперская винтовка SSR «Вайме» Mk1
Снайперская винтовка SSR «Вайме» Mk3
Пистолет-пулемет MP-5SD
9-мм пистолет-пулемет МР5 был создан западногерманской фирмой «Хеклер унд Кох» на основе ее же 7,62-мм из шурмовой винтовки G3 и справедливо разделил «родительский» успех, став самым популярным и почитаемым в своем классе. В 1966 г. МР5 начал поступать на вооружение полиции и Пограничной охраны ФРГ, а вскоре стал закупаться другими странами. Сейчас его модификации используются более чем в 30 странах мира. Из немецких пользователей МР5 наиболее известны контртеррористическая группа GSG-9 Пограничной охраны и подобная ей команда KSK. Знаменитая британская SAS тоже выбрала МР5 и даже сделала ему прекрасную рекламу в ходе операции по освобождению иранского посольства в Лондоне в 1981 г. Во Франции МР5 состоит на вооружении аналогичной группы GIGN жандармерии, в США — группы «Дельта», команд SWAT полиции и ФБР. МР5 используются также войсками специального назначения — «коммандос» морской пехоты Франции, парашютным полком «коммандос» в Бельгии.

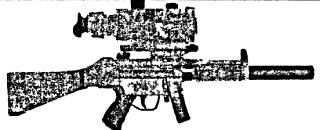

Пистолет-пулемет MP5SD2

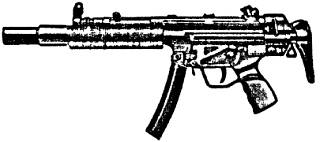

Пистолет-пулемет MP5SD3
Пистолет-пулемет скомпонован по схеме с расположением магазина впереди спусковой скобы. Система автоматики пистолета-пулемета действует по схеме отдачи полусвободного затвора с замедлением отхода затвора с помощью двух роликов, перераспределяющих энергию отдачи между легкой боевой личинкой и тяжелым стеблем затвора. Ударный механизм — курковый. Выстрел с закрытого затвора, ствол с 6 нарезами, хороший баланс обеспечили МР5 высокие показатели по кучности стрельбы.
Рукоятка движется вдоль паза на левой стороне надствольной трубки, при стрельбе остается неподвижной. Флажок переводчика-предохранителя расположен «по-пистолетному» — с левой стороны над пистолетной рукояткой — и доступен для большого пальца стреляющей руки. Он имеет три положения: «S» — предохранитель, «Е» — одиночный огонь, «F» — непрерывный огонь.
Прицельные приспособления включают мушку с кольцевым ограждением и переменный диоптрический прицел. Возможна установка оптических прицелов на кронштейне, крепящемся на продольные пазы
Питание производится из коробчатого магазина на 15 или 30 патронов. Магазины секторной формы обеспечивают надежную подачу 9-мм патронов с различной формой пули — все-таки оружие имеет «полицейское» назначение, и требовалось использование различных типов пуль. При пользовании оружием руки стрелка почти не соприкасаются с металлическими деталями, что делает оружие комфортнее.
На дульной части ствола МР5 изначально предусматривались три радиальных выступа для крепления различных устройств, включая глушители. Однако в рамках семейства МР5 появились и специальные «бесшумные» модели с индексом SD (Schalf-Dampfer), снабженные весьма эффективным интегрированным глушителем.
Глушитель немецкою пистолета-пулемета с разнонаправленными клиновидными перегородками. Современная конструкция — Стефан Майер, Германия, 1919 г.
1— внутренняя труба; 2— прямоугольное окно; 3— сварной шов; 4— листовой материал; 5— передняя камера; 6— канал для прохода пули
В стенках укороченного ствола по его длине просверлено 30 отверстий диаметром 3 мм по дну нарезов. Глушитель установлен на стволе и состоит из двух камер. В заднюю расширительную камеру пороховые газы отводятся через указанные отверстия, при этом уменьшается давление газов, а скорость пули снижается ниже звуковой. Вторая камера расположена перед дульным срезом ствола и представляет собой сепаратор, закручивающий и тормозящий поток выходящих через дульное отверстие газов. На МР5SD ранних выпусков ставили глушители американской «Милитари Армамент Корп.» (MAC), но вскоре германские специалисты доработали собственный вариант. В этом варианте по оси передней камеры последовательно установлены две трубки коробчатого сечения, на стенках которых попарно выштампованы отверстия.
Выштампованный материал загнут внутрь и образует пирамидальные воронки-раструбы. Такая конструкция позволяет разбивать газовый поток и отклонять его к периферии глушителя. Отсутствие мембран и теплопоглащающих элементов, нуждающихся в частой смене, увеличивает срок службы глушителя. Наружный диаметр глушителя — 40 мм. Ствол с глушителем окружен теплоизолирующим пластиковым кожухом-цевьем.
Создано шесть вариантов модели SD: МР5 SD1 вовсе не имеет приклада; SD2 снабжен постоянным пластиковым прикладом; у SD3 приклад выдвижной в виде плечевого упора, укрепленного на двух штырях, скользящих по бокам ствольной коробки (аналогично МР5 A3); SD4, SD5 и SD6 отличаются от SD1, SD2 и SD3 соответственно только наличием режима стрельбы очередями по 3 выстрела. Следует отметить, что три последние модели, как и все модели МР5 новых выпусков, оснащены пустотелой пистолетной рукояткой слегка измененной формы — без полочки под большой палец и передних выемок, но с более шероховатой поверхностью, из такой же пластмассы изготовлен приклад.
Видимо, из-за значительно возросших размеров, модификации SD не получили большой популярности, хотя их используют полицейские подразделения ФРГ и Великобритании. Многие пользователи — как, например, ФБР и морская пехота США — предпочитают базовые модели МР5 со съемным глушителем. Корпус морской пехоты и команды боевых пловцов (SEAL) ВМФ США используют пистолет-пулемет под обозначением MP5N (Navy) в варианте с постоянным или выдвижным прикладом. Поскольку крепление на три дульных выступа не обеспечивает полной соосности глушителя с каналом ствола, в модели N к ним добавлена резьба на дульной части.
Весьма популярная «укороченная» модель МР5 — малый пистолет-пулемет МР5К («kurz»), разработанная в 1976 г., также имеет варианты со съемными глушителями. Так, по «американским» требованиям создана модификация MP5K-PDW (Personal Defence Weapon), которое можно считать «германо-американским» оружием — ряд элементов конструкции разработан американскими фирмами. К ним относятся легкий складываемый вправо пластиковый приклад, двусторонний флажок переводчика-предохранителя, а также съемный глушитель «Найтс Армамент». Глушитель применяется в сочетании с патроном, снаряженным 9,5-г пулей с дозвуковой скоростью. Уровень звука выстрела при этом снижается на 30 Дб.
