Глава 8. Гранатометы специального назначения

Бельгия

Бесшумный гранатомет-миномет FLY-K PRB

В 60-70-с годы фирма PRB вела разработку бесшумного оружия огневой поддержки типа гранатомета или легкого миномета на основе отсечки пороховых газов по схеме, получившей название «Джет Шот». Оружие осталось опытным, но привлекло широкое внимание.

Гранатомет FLY-K PRB состоял из 52-мм пускового устройства NR8111 и оперенных калиберных гранат. Пусковое устройство внешне напоминало обычный легкий миномет с гладкой трубой, небольшой опорной

плитой, шарнирной укрепленной на казеннике, прицелом-уровнем и ремнем для переноски. Однако в нижней части трубы крепился пусковой шток с продольными направляющими выступами.

Принцип действия данного гранатомета основан на отсечке газов в трубке стабилизатора самой гранаты (мины). В верхнем глухом конце трубки стабилизатора размещались метательный и воспламенительный заряды, капсюль и поршень. Граната опускалась в пусковое устройство так, чтобы надеться трубкой на пусковой шток. Пусковой шток производил накол капсюля, воспламенялся метательный заряд. Пороховые газы с большой скоростью толкали назад поршень, упиравшийся в пусковой шток. Поршень тормозился ограничительной втулкой у заднего среза трубки.

52-мм осколочная граната NR208 имела массу 750 г и несла в пластиковом корпусе 135 г взрывчатого вещества и осколочную рубашку с 580 полуготовыми осколками, при начальной скорости 90 м/с дальность стрельбы составляла от 200 до 600 м. Взведение взрывателя происходило после пролета 45 м. Были разработаны также осветительная граната NR209 и дымовая NR210.

При сравнительно малой дальности стрельбы (у обычных 50–60 — мм легких минометов она составляет 1000–1500 м) достоинством такого оружия считался бесшумный, беспламенный и бездымный пуск, позволявший использовать его как средство поддержки внезапной ближней атаки и поражения объектов без возможности засечки позиции.

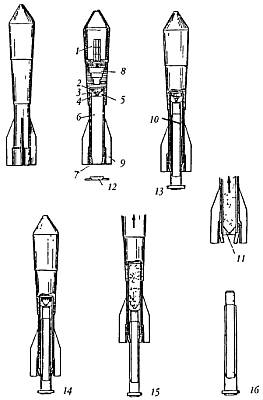

Принцип действия «бесшумного миномета» FLY-PRBсистемы «Джет Шот».

Принципиальная схема и последовательность пуска бесшумной, бездымной гранаты:

_{1— боевая часть, 2— метательный заряд, 3— воспламенительный заряд, 4— капсюль, 5— поршень, 6— расширительная камера, 7— ограничительная втулка, 8— взрыватель, 9— оперение, 10— метательное устройство, 11— поршень, заблокированный в заднем положении, 12— предохранительная заглушка (перед заряжанием снимается), 13— установка гранаты на шток, 14— воспламенение метательного заряда, 15— расширение пороховых газов в камере, 16— отделение гранаты от пускового устройства}

СССР/Россия

Противодиверсионный гранатомет ДП-64

Традиционным средством защиты судов от возможных атак боевых пловцов было периодическое бросание в воду в направлении возможного подхода пловцов ручных гранат. Естественно, возникло стремление заменить такое средство гранатометом, увеличив и дальность «бросания», и боевой заряд (а значит, радиус поражения ударной волной на глубине) самой гранаты.

Одним из вариантов ручного оружия такого типа стал советский противодиверсионный гранатомет ДП-64, предназначенный для подразделений береговой охраны, защиты военных и гражданских судов, кораблей и катеров.

К моменту создания этого гранатомета на вооружении флотов

уже находились реактивные станковые (55-мм семиствольный МРГ-1) и ручные противодиверсионные гранатометы. Однако для действия с тесной палубы или, скажем, от причальной стенки нужна была система без опасной зоны за казенным срезом. Поэтому в 1981 г. под шифром «Непрядва» началась разработка «активного» гранатомета в дополнение к уже применявшемуся реактивному «Дуэль». Ведущим конструктором по гранатомету был В. Ребриков от ЦКИБ СОО (шифр разработки ТКБ-0171), по 45-мм гранате — В. Сучков от ГСКБ. В 1990 г. 45-мм гранатомет был принят на вооружение ВМФ под обозначением ДП-64. Двуствольная схема позволяет отстреливать гранаты с большим темпом, а также сочетать фугасные гранаты с сигнальными.

Гранатомет ДП-64для борьбы с ПДСС

Гранатомет выполнен по казнозарядной схеме. Гладкие стволы спарены в вертикальной плоскости и соединены казенником, прицельной муфтой и дульным хомутом. Стволы запираются затвором-затьльником, обтюрация пороховых газов обеспечивается вставленными в затвор короткими металлическими стаканами.

Сзади на затворе имеется плечевой упор с амортизатором, сверху — рычаги запирания и взведения. При перезаряжании стволы отпираются нажатием запирающего рычага, затвор отодвигается назад и откидывается вбок на продольной оси. Снизу блока стволов закреплены пистолетная рукоятка со спусковым крючком и предохранителем и передняя рукоятка удержания. Для переноски служат специальная рукоятка и ремень.

Масса ДП-64 — 10 кг. Его наводка производится с помощью прицела типа квадрант. Стрельба ведется на дальности до 400 м фугасными и сигнальными фанатами, стабилизируемыми калиберным оперением.

Фугасная граната ФГ-45 имеет дистанционный взрыватель. Перед заряжанием поворотом предохранительного колпака устанавливают глубину подрыва, после чего колпак снимается. Радиус поражения гранаты — около 14 м, глубина поражения — до 40 м. Сигнальная фаната СГ-45 используется для обозначения зоны обстрела на воде и снаряжена плавучим факелом. Вышибной заряд выбрасывает и поджигает факел, который всплывает на поверхность и в течение 50 секунд дает яркий красный свет.

Глава 9. «Штурмовое» оружие

В этой главе мы рассмотрим отдельные образцы «штурмового» оружия — пистолеты высокой мощности и модульные стрелковые комплексы, играющие роль «оружия последнего броска». «Последний бросок» — не метафора. Так именуют переход в атаку, бросок на сближение с противником. Дальность его в полевом бою обычно не выходит за 200 м, а в лесу, на улицах, в здании снижается до 10–20 м. Мала — 5-15 м — дальность последнего броска и для полицейских и контртеррористических формирований. Близость к противнику не позволяет рассчитывать на средства поддержки и требует компактного оружия, удобного для стрельбы с «прикладкой», навскидку и с рук, развивающего высокую скорострельность и способного в минимальное время надежно поразить живые цели в средствах индивидуальной бронезащиты (СИБЗ) или в укрытиях.

Неудовлетворенность эффективностью «традиционных» пистолетов против таких целей привела в 80-е годы к поискам новых типов «оружия личной обороны». В качестве варианта такого служебного оружия неоднократно предлагались мощные «штурмовые пистолеты» — своеобразное развитие длинноствольных «пистолетов-карабинов», привлекавших к себе широкое внимание накануне и в ходе Первой мировой войны, но впоследствии «оттесненных» пистолетами-пулеметами. Возвращение к идее мощного пистолета связано с необходимостью повысить пробивное действие пули при сохранении высокого останавливающего действия.
