Чехия

Автоматический пистолет МТЕ 224/224 VOB

В 1999 г. на выставке в Брно фирма «Калибр Прага» поместила на своем стенде кандидата в перспективное «оружие самообороны» — комплекс МТЕ 224/224 VOB. Использован созданный пражской фирмой «Луво» патрон.224 VOB (5,56x23) с бутылочной гильзой и остроконечной пулей.

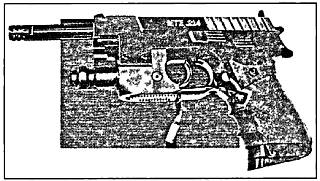

Автоматический пистолет MTE 224/224 VOBс установленным на рамке осветителем

Вместе с патроном представлен

и длинноствольный пистолет МТЕ 224.

В основу его положен швейцарско-чешский пистолет МТЕ недавно поставленный на производство. Базовая система пистолета представляет собой вполне обычное ныне развитие системы «Браунинг Хай Пауэр» с запиранием ствола на паз в окне затвора-кожуха. От бельгийского и английских «собратьев» МТЕ 224 отличает способность стрельбы очередями, т. е. речь идет уже об автоматическом пистолете. Дульная часть ствола выступает впереди затвора-кожуха и снабжена компенсатором реактивного действия.

На ствол может крепиться глушитель — вместе с ним, видимо, будет использоваться «дозвуковой» патрон. Рамка рассчитана на крепление целеуказателя или осветителя, кобура — на ношение пистолета с такими приспособлениями.

Глава 10. Оружие для «партизан»

«Партизанское» оружие кустарного производства — тема особая, к нашему разговору прямо не относящаяся. Однако существует ряд образцов, создававших и выпускавшихся серийно на солидной производственной базе специально для вооружения партизан. Их мы и рассмотрим.

Оценивая меры содействия армии и флоту США в ведении боевых действий, Объединенный Комитет психологической войны и созданное 13 июня 1942 г. Управление Стратегических Служб (УСС) решили, что массовое снабжение оружием партизан Дальнего Востока и островов Тихого Океана окажет существенную помощь в борьбе с Японией — борьба с Германией интересовала тогда американцев куда меньше. Любые поставки на оккупированную территорию связаны с большим риском, включая опасность попадания груза к противнику. С другой стороны, чем больше оружия можно доставить одним рейсом, тем лучше. Поэтому оружие должно иметь минимально необходимую эффективность, возможно меньшую стоимость, небольшие размеры и массу.

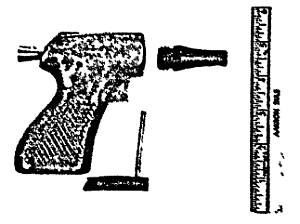

Пистолет «Диэр Ган»

Однозарядный пистолет «Либерейтор»

Одним из решений задачи стал заказ Объединенного Комитета психологической войны на малогабаритный 11,43-мм однозарядный, максимально упрощенный пистолет под штатный патрон.45 АСР. В известной мере это было попыткой привести на «военную службу» чисто американский тип карманного оружия — неавтоматический дешевый пистолет типа «дерринджер» (хотя «дерринджеры», конечно, не были столь примитивны). Разработку провела группа под руководством Джорджа Хайда, более известного своими пистолетами-пулеметами. Проект получил кодовое название «Флэйр Прожектор.45» (flare projector, FP-45), т. е. «лампа-вспышка» — авторам не откажешь в чувстве юмора. Правительственный заказ на производство 1 миллиона таких пистолетов общей стоимостью 1 710 000 долларов еще в мае 1942 г. получила фирма «Гайд Лэмп Дивижн» (Андерсон, Индиана) — подразделение «Дженерал Моторс». «Гайд Лэмп» совершенно не имела опыта в работе над стрелковым оружием, зато имела отработанную технологию штамповки металлических деталей различного профиля.

Созданный «Гайд Лэмп» пистолет состоял из ствола, затвора, рукоятки, несамовзводного ударно-спускового механизма ударникового типа, спусковой скобы. Всего конструкция включала 23 детали. Рукоятка собиралась из двух симметричных деталей, штампованных из тонкого листа. Ствол с казенником крепился в губках уширенной верхней части рукоятки. Спусковая скоба обеспечивала жесткость конструкции — она крепилась в рукоятке, разделяя ее на две части, плавно загибалась вверх и охватывала дульную часть ствола, образуя мушку. Затвором служила плоская стальная пластинка, вертикально движущаяся в направляющих казенника и закрывавшая сзади патронник. Верхняя кромка пластины имела форму целика с прорезью, в центре выполнялось отверстие для бойка. В верхней части полой рукоятки монтировались

штампованный спусковой крючок и спусковая тяга, связанная с подпружиненным ударником. Последний представлял собой сборку с бойком впереди, в задней части имел уширение для удобства охвата пальцами. В нижней полости рукоятки могли размещаться десять запасных патронов — восемь укладывались впереди в два ряда и еще два вертикально сзади. Таким образом, пистолет имел при себе «патронташ», закрытый снизу сдвижной крышкой.

Заряжание включало ряд операций: оттянуть назад ударник и повернуть его влево на 90 градусов, вытянуть вверх пластину-затвор, открыв таким образом патронник, вложить патрон в патронник, отпустить затвор и вернуть ударник в прежнее положение. Боек при этом окажется напротив центрального отверстия затвора и соответственно капсюля патрона. Ударник остается во взведенном положении и спускается нажатием на спусковой крючок. После выстрела патронник открывается таким же образом, а стреляная гильза выталкивается стержнем-экстрактором или любой подходящей палочкой. Отсутствие опыта проектирования оружия проявилось в первых пистолетах — при спуске ударник мог повернуться, а затвор сдвинуться, так что боек не достигал капсюля. Поэтому вскоре после начала производства пришлось установить вверху ударника заостренный фиксирующий стержень и выполнить в затворе отверстие под него. При заряжании стержень входил в верхнее отверстие затвора и фиксировал положение затвора и ударника. Решение себя вполне оправдало, но крепление стрежня оказалось слабовато и было усилено на «третьей модели».

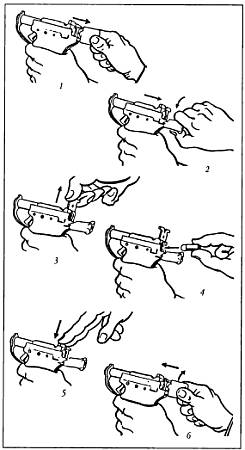

Порядок работы с пистолетом «Либерейтор»

Производство столь примитивной системы было исключительно простым — в течение примерно трех месяцев лета 1942 г. «Гайд Лэмп» наштамповала около миллиона пистолетов со средним темпом одна штука за 7,5 секунды. Вряд ли можно назвать другой образец, который был бы выпущен в таких количествах за столь краткое время. Не случайно о пистолете бытует шутка, что он «производился быстрее, чем заряжался». Основную массу, по-видимому, составили пистолеты «третьей модели». С началом массового выпуска потребность в кодовом наименовании отпала, и пистолет стал именоваться по-американски громко «Либерейтор» (liberator, «освободитель», не пугать с бомбардировщиком В-24 «Либерейтор»). Сфера планируемой «заброски» расширилась — теперь предполагалось снабжать им и Сопротивление в Европе.

«Либерейтор», известный также под именем «Вулворсган» (Woolworth gun), имел массу 445 г без патронов в рукоятке и патроннике, длину 141 мм при длине ствола 102 мм. При начальной скорости пули 244–250 м/с ее дульная энергия составляла 443,5-465,5 Дж. Прицельная дальность формально устанавливалась до 25 ярдов (22,8 м), реально же была гораздо меньше — гладкий, без нарезов ствол с большими допусками на размеры патронника и канала допускал эффективную стрельбу практически в упор. Никаких клейм на пистолете, понятно, не ставилось. Пистолет упаковывался вместе с 10 патронами, деревянным стержнем-экстрактором и инструкцией-комиксом, не содержащей ни единого слова, но весьма доходчивой. Это, видимо, единственное наставление по «Либерейтору» было исчерпывающим — вряд ли пистолет нуждался в разборке и уходе. Стоимость одного упакованного пистолетного «комплекта» составляла всего $2,1. Упаковкой служила коробка из картона, пропитанного парафином, но часть комплектов просто обертывалась промасленной бумагой.

Для сброса «Либерейторов» служил контейнер, который вмещал 20 «упаковок» и весил 227 га: Простая и неприхотливая металлическая конструкция допускала как парашютный сброс, так и беспарашютный с бреющего полета. Инструкции УСС признавали более «психологическое», чем «физическое», значение применения подобного оружия на оккупированной территория. Время перезаряжания было настолько велико, а эффективная дальность настолько мала, что на использование патронов из рукоятки владельцу «Либерейтора» рассчитывать не приходилось. Оставалось уповать на внезапный выстрел почти в упор, чтобы завладеть оружием солдата или офицера противника. Для решения такой задачи «дерринджер» с качеством кустарной самоделки вполне подходил. Для производства использовались дешевые материалы, отделка фактически отсутствовала, так что живучестью «пистолетик» тоже не отличался.
