Обточенную заготовку резца накалите до светло-малинового цвета (примерно до 800 °C), после чего опустите в машинное масло или воду на две трети ее длины (рис. 6.21).
Чтобы избежать образования хрупкой границы между закаленной и сырой частями клинка, уровень погружения быстро изменяют. Частичная закалка штихеля делается не только потому, что в практической работе резец редко используется более чем наполовину своей длины, но прежде всего для того, чтобы он не сломался при забивке ручки и особенно во время работы. Поломка клинка в хвостовике может привести к серьезной травме руки.
Для снятия напряжения и хрупкости закаленные и зачищенные от окалины штихеля подвергают отпуску.

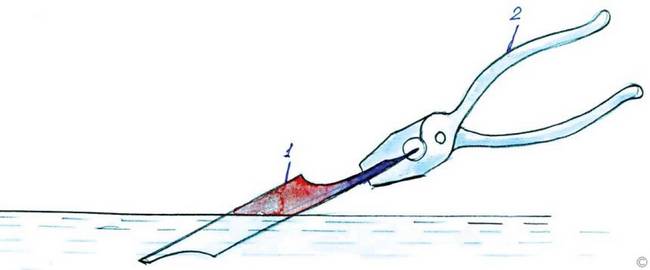

Рис. 6.21. Закалка штихеля в масле.

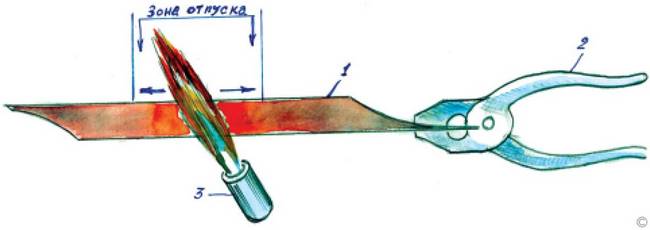

Рис. 6.22. Отпуск штихеля: 1 – заготовка. 2 – плоскогубцы. 3 – газовая горелка.
После отпуска штихеля можно насаживать на деревянные ручки. Удлиненные шейки ручек позволяют подогнать штихель точно по руке. Наиболее удобным в работе будет штихель, носок которого в рабочем положении выступает на большой палец на 15–20 мм. На ручку насаживается предохранительное металлическое кольцо диаметром около 10 мм, по центру шейки высверливают направляющее отверстие. Ручку набивают на резец, зажатый через прокладки в тисках, а затем с нижней части «грибка» скалывают сегмент (см. рис. 6.20, позиция 2).
Затачивание инструмента.
На смонтированных штихелях плоскими наждачными камнями или алмазными надфилями исправляют возможные после термической обработки искажения формы режущей грани. Завершают доводку режущей грани пришлифовкой на микрошкурках и полировкой окисью хрома (паста ГОИ), нанесенной на плотную бумагу или кожу. Все доводочные работы делаются на ровном плоском бруске (см. рисунки 6.20, позиция 4 и 6.23).
При окончательной доводке нужно выдерживать следующие требования: 1) движение резца во время продольной шлифовки и полировки режущей грани делаются только в одном направлении – на себя; 2) штихель при этом равномерно поворачивают вокруг своей оси, чтобы придать режущей грани форму полуэллипса; 3) в ходе доводки режущая грань не должна иметь никакого угла между любой своей образующей и плоскостью абразива, иначе на режущей кромке возникают микрофаски, препятствующие движению резца вперед или выталкивающие его вверх. Фаски образуются в завершающей фазе движения штихеля на себя, если ручка вскидывается вверх.
Дальнейшая доработка резца заключается в корректировке его важнейших рабочих углов.
Угол отрыва, обеспечивающий ход резца на заданной глубине и вывод его из металла в нужной точке, должен составлять для гравирования на плоскости приблизительно 4–5°. Он корректируется во время доводки режущей грани (см. рис. 6.24 и 6.26, позиция 1).
Угол заострения, определяющий в наибольшей степени качество резания, имеет переменную величину и зависит от твердости материала. Для гравирования по латуни он составляет 45°, при работе на твердых сталях может достигнуть 60°.
Рис. 6.23.
Рис. 6.24. Угол отрыва для гравирования на плоскости составляет 4–5°. Углы заострения для стали (а), латуни (б), меди (в).
При отсутствии углеродистой стали хорошие резцы можно изготовить из надфилей различного сечения. Режущую часть штихеля необходимо заточить под углом 45–30° для мягких металлов (алюминия, меди, латуни, бронзы). Следует отметить, что чистый алюминий не очень хорошо поддается гравировке, поэтому мастера предпочитают почти с ним не работать.
Для обработки стальных поверхностей правку резцов выполняют только со стороны торца. Необходимый угол заострения получают на механическом точиле, а затем резец доводят вручную на мелкозернистых брусках типа «индий» или «арканзас», смоченных смесью равного количества машинного масла и керосина. Во время ручной заточки нужно следить, чтобы не исказилась геометрия режущей кромки. Оставшиеся мельчайшие заусенцы снимают ударом резца о твердую древесину.
Для проверки остроты заточки штихеля опытные граверы поступают так: берут штихель в правую руку и, слегка придерживая его пальцами, острием касаются ногтя большого пальца левой руки. Если штихель достаточно острый, он будет вонзаться в ноготь от незначительного усилия, если тупой – резец будет проскальзывать по его поверхности. Предупреждаем, резец надо направлять по касательной относительно поверхности ногтя: круто направленный резец не будет скользить, даже будучи очень тупым (рис. 6.26).

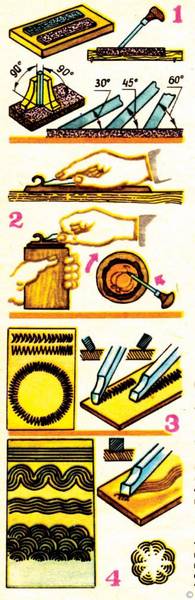

Рис. 6.25.: 1 – заточка и правка инструмента; 2 – различные положения рук при гравировании; 3 – выполнение простейших узоров болштихелем; 4 – выполнение узоров фаденштихелем. Рисунок Г. Я. Федотова.
Чтобы облегчить ручную заточку штихеля, надо оставлять минимальную лицевую площадку носка (1,5–2 мм) при выточке аншлифа на механическом наждаке.
Для обработки стальных поверхностей резцы должны быть заточены под углом 60°, а правку их во время резьбы выполняют только со стороны торца.
Так же затачивают зубильца, сечки и пуансоны. Угол заточки пуансонов должен составлять 90° к его оси. Чтобы заточка получилась точной, используют деревянный брусок с вырезом. Пуансон прижимают к вырезу и, передвигая брусок по поверхности оселка, затачивают инструмент.
Хранить штихели нужно на деревянной подставке. Наиболее распространены круглые подставки с вращающимся деревянным диском, который позволяет быстро найти нужный инструмент. Можно также сделать несколько подставок для каждого вида штихелей. В одной подставке можно держать, например, шпицштихель, в другой болштихели и т. д.
