Зубильца и сечки. Есть смысл провести грань между двумя видами граверных работ – плоскостным (или двумерным) и обронным (трехмерным) гравированием. При линейном гравировании поверхность обрабатывается на небольшую глубину. При сохранении первоначального уровня фона вырезается узор в виде канавок различной конфигурации. При обронном гравировании, за счет выборки металла на поверхности создается рельефный узор. Выделяют два вида обронного гравирования: выпуклое (иначе позитивное) и углубленное (иначе негативное). При выпуклом гравировании выделяют рисунок, а общий фон вырезают так, чтобы он выглядел «утопленным» по сравнению с рисунком. В результате углубленного гравирования получают противоположный результат – фон выступает, а рисунок утоплен. Безусловно, трехмерное гравирование

предполагает большой объем работ по выбиранию металла. Соответственно и инструмент должен быть внушительный. Представлен он сечками и зубильцами.

Зубильца представляют собой стальные стержни толщиной от 6 до 10 мм и длиной 120–150 мм (рис. 6.26).

Зубильца имеют те же сечения, что и штихели. Зубильцам присваиваются аналогичные названия спицзубильце, флахзубильце, болзубильце. Рабочая поверхность зубильц также должна быть закалена, а угол заточки определяется материалом, для работы с которым они предназначены.

Рис. 6.26. Молоточные зубильца для выборки большого количества металла.

Изделие или деревянную колодку с изделием закрепляют в тисках, лучше поворотных. Короткими ударами молотка по ударной части Зубильца продвигают его в намеченном направлении. Толщину срезаемой стружки регулируют наклоном Зубильца относительно поверхности гравируемого изделия. Особенно большие участки выбирают сечкой.

Сечками называются плоские зубильца различной ширины с заточкой на одну сторону. Углубления с ровной поверхностью выбирают зубильцем с таким же сечением, как у флахштихеля, а с криволинейной поверхностью – как у болштихеля. Если металл выбирается на большую глубину, то для черновой обработки можно вначале применить круглое зубильце, а затем выровнять углубленную площадку плоским зубильцем.

Чеканы – инструмент почти такой же, как и для чеканки, но есть некоторые особенности. Чеканами осаживают металл, выравнивают отдельные участки в углубленной части рисунка, наносят на металл матовый штрих, обводят контуры рисунка и придают требуемую форму отдельным его деталям. Чеканы разнообразной формы обычно изготовляют сами граверы. Наиболее распространены грунтовальные чеканы, которыми осаживают металл между буквами и цифрами. Мотуар (чекан) изготавливают из квадратной заготовки инструментальной стали У8А размером 5x5 мм или 8x8 мм, длиной 80–100 мм, при этом рабочему торцу мотуара придают самые различные формы: круглые, прямоугольные, квадратные, ромбические. Торец мотуара набивают острым керном и термически обрабатывают до твердости HRC 50–54.

В процессе работы мотуар захватывают пальцами левой руки и приставляют его рабочую часть к выбранной поверхности металла в гравируемой детали, затем правой рукой захватывают ручку граверного молоточка и легкими ударами по тыльной части мотуара устраняют неровности в углубленных частях детали. После этого в правую руку берут мастику, а в левую – изделие и делают оттиск, проверяя рисунок. Обнаруженные неровности на рисунке устраняют штихелями.

Клейма для букв и цифр изготавливают из стальной (У8А) заготовки при помощи штихелей, пуансонов («обработчиков»), напильников и надфилей. Прежде всего необходимо изготовить пуансон 1 (зэк), который имеет такую же форму, как и ударное клеймо с зеркальным изображением. Отличие такого пуансона в том, что изображение букв и цифр не рельефное, а углубленное и зеркальное.

Пунсоны изготовляют из стали У8А. на одном конце заготовки пуансона опиливают фаски под углом 30°, оставляя необходимый припуск на обработку, затем надфилями обрабатывают контур выступов внутри цифр и букв. Для контроля в процессе обработки пуансон необходимо периодически опробовать на алюминиевой пластинке.

Клейма используют для обработки различных материалов: стали, меди, сплавов, дерева и т. п. Для стали

клейма изготовляют с острым контуром букв или цифр, для мягких сплавов – с притупленным контуром. При этом и скосы стенок клейм могут быть разными. Для клеймения твердых материалов угол конуса делают равным 60°, а для клеймения мягких материалов – 50°. Заготовку клейма центруют пуансоном и слегка ударяют по нему молотком. Полученную на заготовке клейма разметку внутреннего контура углубляют штихелем. Такой способ обработки облегчает и упрощает гравирование клейма (рис. 6.27).

Для облегчения и качественного выполнения сложных орнаментов в процессе гравирования детали применяют специальные клейма (рис. 6.27, а), с помощью которых выполняют отдельные элементы рисунка орнамента. На рисунке (6.27, б) изображена державка, в которой крепят одновременно два или четыре мелких клейма с изображением отдельных частей орнамента. Державка представляет собой цилиндрический боек 1 (оправку) с квадратным наконечником, на котором надета обойма 2. во внутренней части обоймы закреплены болтами 3 и 6 два квадратных клейма 4 и 5. Державку обоймы изготовляют из инструментальной стали 45 и термически обрабатывают до твердости HRC 40–45. Специальные клейма изготовляют тоже из инструментальной стали У8А. Заготовка имеет квадратную форму для того, чтобы удобнее было укладывать в обойму державки при вырезании штихелем и надфилем рисунка орнамента. Клейма, показанные на рис. 6.27, отличаются от обычных буквенных клейм тем, что рабочая часть, как внутреннего профиля орнамента, так и наружного контура обработана под углом 35°, а не 60°.

Подготовив пластинку, чертилкой намечают на ней линии, по которым будет нанесен рисунок орнамента. Клеймо с выбранным элементом орнамента приставляют к линии, и при легком ударе молотка орнамент переносится на гравируемую пластинку (рис. 6.28).

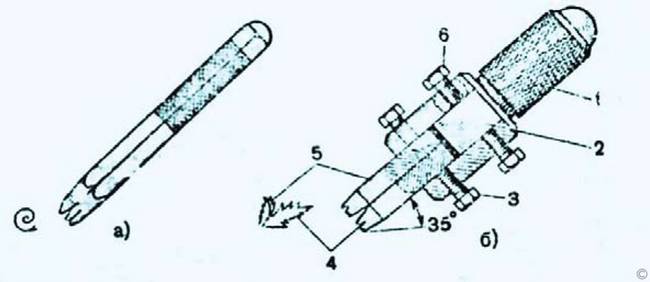

Рис. 6.27. Специальные клейма для высадки отдельных частей орнамента: а – одинарное клеймо; б – державка для набора клейм.

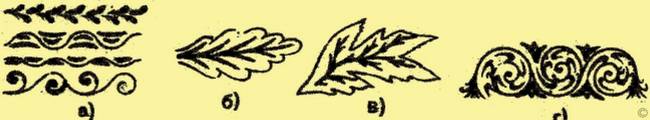

Рис. 6.28. Схема контурных линий средней сложности, применяемых при гравировании орнамента: а – штриховые сопряженные линии орнамента; б, в, г – контурные линии художественного орнамента.

Затем клейма (рис. 6.28, а и б) переставляют в другую часть рисунка и снова ударом по нему молотка производят высадку отдельной части орнамента до тех пор, пока не будет выполнен общий профиль орнамента (рис. 6.28, а). Прежде чем произвести высадку клеймами (см. рис. 6.28) сложных частей орнамента, например листьев дуба или украшений на изделиях, необходимо нанести карандашом тонкие штриховые сопряженные линии по всему контуру рисунка орнамента. После этого осторожно, чтобы не испортить рисунок, ставят клеймо под углом 90° и четким ударом молотка по клейму оставляют четкий рисунок орнамента на пластинке. Сделав одну часть рисунка, вынимают эти клейма из державки (см. рис. 6.28, б) и устанавливают другой набор клейм с рисунками (рис. 6.28, б, в). Такие же приемы используют и при получении кривых линий, сопряженных со спиральными линиями (рис. 6.28, г).

Молоток. Металлический молоток главный ударный инструмент для граверных работ. Он должен быть удобным и достаточно легким (80–100 г), с круглым сечением рабочей части и плоским или сферическим бойком (см. рис. 6.20, позиции 3–4).

Шабер. Для чистовой отделки металлических поверхностей и для удаления случайных порезов и царапин применяют шабер. Наиболее ходовые шаберы – трехгранные и четырехгранные. Их можно изготовить из аналогичных по форме напильников, сточив с рабочей части насечку и соответствующим образом заточив.
