Дискеты служат для долговременного хранения программ и данных небольшого объема и удобны для перенесения информации с одного компьютера на другой. Дискеты различаются размером и объемом информации, который можно на них разместить. Различают 3,5 – дюймовые и 5,25 – дюймовые дискеты (сейчас не используются). Их информационный объем составляет 1,44 Мб и 1,2 Мб соответственно. Для считывания информации с дискеты
Накопитель на жестких магнитных дисках (от англ. HDD – Hard Disk Drive), или винчестер – это запоминающее устройство большой емкости, в котором носителями информации являются круглые жесткие пластины (иногда называемые также дисками), обе поверхности которых покрыты слоем магнитного материала. Винчестер используется для постоянного (длительного) хранения информации – программ и данных.
В принципе жесткие диски подобны дискетам. В них информация также записывается на магнитный слой диска. Однако этот диск, в отличие от дискет, сделан из жесткого материала, чаще всего алюминия (отсюда и название Hard Disk). В корпусе объединены такие элементы винчестера, как управляющий двигатель, носитель информации (диски), головки записи/считывания, позиционирующее устройство (позиционер) и микросхемы, обеспечивающие обработку данных, коррекцию возможных ошибок, управление механической частью, а также микросхемы кэш-памяти.
Если дискета физически состоит из одного диска, то винчестер состоит из нескольких одинаковых дисков, расположенных друг под другом.
НЖМД помещен в почти полностью герметизированный корпус. В отличие от НГМД, внутреннее устройство которого хорошо видно, НЖМД изолирован от внешней среды, что предотвращает попадание пыли и других частиц, которые могут повредить магнитный носитель или чувствительные головки чтения/записи, располагаемые над поверхностью быстро вращающегося диска на расстоянии нескольких десятимиллионных долей дюйма.
Магнитные диски являются элементами устройств чтения-записи информации – дисководов. Сам магнитный диск – это пластиковый (для гибких дисков) и алюминиевый либо керамический (для жестких дисков) круг с магниточувствительным покрытием. В случае жесткого диска таких кругов Может быть несколько, и все они в центре посажены на один стержень. Для гибкого диска такой круг один, при помещении в дисковод он фиксируется в центре. Во время работы диск раскручивается. Схема дисковода показана на рисунке 3.5.

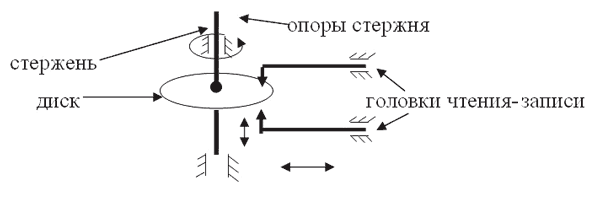

Рисунок 3.5. Схема дисковода магнитного диска
Головки чтения-записи могут синхронно перемещаться в горизонтальном и вертикальном направлении (это показано стрелками), что позволяет им приблизиться к любой точке поверхности диска. Каждая точка поверхности рассматривается как отдельный бит внешней памяти.
Так же, как и основная память, поверхность диска (или дисков) имеет структуру. Элементы физической структуры следующие:
1) дорожка – концентрическая окружность, по которой движутся головки чтения-записи при размещении или поиске данных. Дорожки нумеруются, начиная с
2) секторы – блоки, в которых размещаются данные на дорожке при записи. Нумеруются начиная с единицы. Помимо пользовательской информации (самих данных), сектора содержат служебную информацию, например, собственный номер. Сектора являются Минимальными адресуемыми элементами данных для диска;
3) стороны диска. Нумеруются начиная с нуля. Для винчестера, расположенного вертикально, нулевой номер имеет самая верхняя сторона, для гибкого диска нулевой номер – у «лицевой» стороны дискеты;
4) цилиндр – совокупность дорожек с одинаковыми номерами на разных сторонах диска. Номера цилиндров совпадают с номерами дорожек;
5) кластер – совокупность секторов, имеющих смежные номера. Может состоять из одного сектора (для дискет) или нескольких (для винчестера). Является минимальным адресуемым элементом данных для операционной системы. Кластеры используются операционной системой для добавления данных к файлу: добавление очередной «порции» данных к файлу выполняется в объеме кластера независимо от того, что реальный объем добавляемых меньше объема кластера. Это приводит к нерациональному расходованию внешней памяти. Поэтому не рекомендуется хранить на диске большое количество маленьких файлов: они имеют много пустых «хвостов».
Разбивка непрерывного пространства поверхности диска на указанные элементы (можно эту процедуру назвать дискретизацией) выполняется при его форматировании. При этом также формируются маркер начала и конца дорожки, места расположения секторов, в сектора записывается служебная информация.
Дискретное пространство диска имеет, в свою очередь, следующую структуру (она описана в порядке возрастания номеров сторон, дорожек и секторов):
1) таблица разделов PT (Partition Table). Состоит из четырех элементов, описывающих разделы диска, причем операционные системы используют только первые два элемента. Описание раздела диска содержит данные о первых и последних головках чтения-записи, дорожках, секторах раздела, общем количестве секторов в разделе, типе файловой системы и признак того, что раздел является загрузочным;
2) главная загрузочная запись MBR (Master Boot Record). Содержит код процессора, необходимый для дальнейшей загрузки операционной системы;
3) загрузочная запись операционной системы BR (Boot Record). Содержит следующую информацию: программу загрузки операционной системы, размер кластера, количество копий FAT, количество файлов в корневом каталоге Root, размер FAT и некоторую другую информацию;
4) таблица размещения файлов FAT (File Allocation Table) и ее копии. Содержит полную карту принадлежности кластеров файлам и используется операционными системами для хранения сведений о размещении файлов на диске и о «плохих» (bad) кластерах. В силу важности FAT она дублируется несколько раз;
5) корневой каталог Root. Это таблица, в которой каждая запись соответствует файлу или подкаталогу, подчиненному корневому каталогу диска, и имеет структуру:
• имя файла или подкаталога;
• тип файла,
• атрибуты, в которых определяются следующие параметры файла или подкаталога: предназначенность только для чтения, скрытость, системность, маркер принадлежности данной записи метке тома, признак принадлежности данной записи подкаталогу, а не файлу, архивность;
• время создания;
