Функциональные устройства, выполненные на дочерних платах, часто называют контроллерами или адаптерами, а сами дочерние платы – платами расширения. Таким образом, подключение отдельных модулей компьютера к магистрали, находящейся непосредственно на материнской плате, на физическом уровне осуществляется с помощью контроллеров, а на программном обеспечивается драйверами. Контроллер принимает сигнал от процессора и дешифрует его, чтобы соответствующее устройство смогло принять этот сигнал и правильно отреагировать на него. За его выполнение процессор не отвечает – отвечает лишь соответствующий контроллер, поэтому периферийные устройства компьютера заменяемы и набор таких модулей произволен. Большая часть периферийных устройств подсоединяется очень просто – снаружи, через
Основу современных компьютеров образует аппаратура (HardWare) – совокупность электронных и электромеханических элементов и устройств, а принцип компьютерной обработки информации состоит в выполнении программы (Software) – формализованном описании алгоритма обработки в виде последовательности команд, управляющих процессом обработки.
Команда – двоичный код, который определяет действие вычислительной системы по выполнению какой-либо операции.
Операция – комплекс технологических действий, совершаемых над информацией по одной из команд программы.
Основными операциями при обработке информации на ЭВМ являются арифметические и логические. Арифметические операции включают в себя все виды математических действий, обусловленных программой, над целыми числами, дробями и числами с плавающей запятой. Логические операции обеспечивают действия над логическими величинами с получением логического результата.
В вычислительных системах последовательность действий, составляющих задачу обработки информации, называют процессом. Процесс определяется соответствующей программой, набором данных, которые в ходе реализации процесса могут считываться, записываться и использоваться, а также совокупностью сведений, определяющих состояние ресурсов ЭВМ, предоставленных процессу.
Персональный компьютер характеризуется развитым («дружественным») человеко-машинным интерфейсом, малыми габаритами, массой, относительно невысокой стоимостью и многофункциональностью (универсальностью) применения.
Одним из основных достоинств ПК, обеспечивших им потрясающий успех, явился принцип открытой архитектуры, заключающийся в том, что при проектировании ПК регламентируются и стандартизируются только принцип действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Построение ПК не единым неразъемным устройством, а на основе принципа открытой архитектуры (модульности построения), обеспечивает возможность их сборки из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами-изготовителями. Кроме того, такой компьютер легко расширяется и модернизируется за счет наличия внутренних расширительных разъемов, позволяющих пользователю добавлять разнообразные устройства, удовлетворяющие заданному стандарту, и тем самым устанавливать конфигурацию своей ЭВМ в соответствии со своими личными предпочтениями. Специалисты часто называют такие операции upgrade (расширить, обновить).

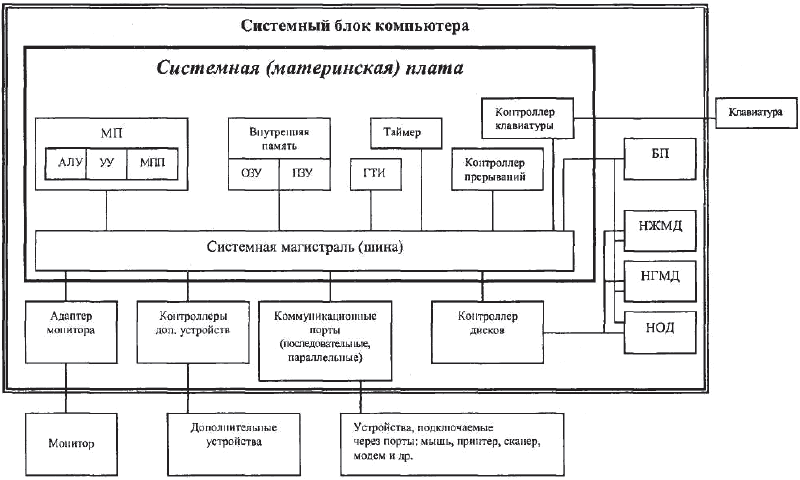

Упрощенная блок-схема, отражающая основные функциональные компоненты ПЭВМ в их взаимосвязи, изображена на рисунке 3.4.
Рисунок 3.4. Функциональные компоненты персонального компьютера
Конструктивно современный персональный компьютер состоит из четырех основных компонентов, которые образуют его базовую конфигурацию:
• системного блока, в котором размещаются устройства обработки и хранения информации;
• дисплея – устройства отображения информации;
• клавиатуры – основного устройства ввода информации в ПК;
• мышь манипулятора – для упрощения взаимодействия пользователя с ПК.
Корпус системного блока может иметь следующие варианты компоновки:

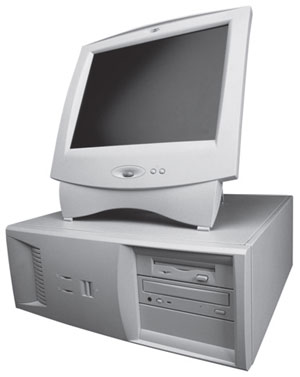

А. Горизонтальная (DeskTop)
Б.
В системном блоке размещаются основные элементы компьютера, необходимые для выполнения программ:
• микропроцессор (МП), или центральный процессор (CPU, от англ. Central Processing Unit) – основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера;
• память (внутренняя – системная, включающая ОЗУ и ПЗУ, и внешняя – дисковая):
– ПЗУ, постоянное запоминающее устройство или постоянная память (от англ. ROM, Read Only Memory – память только для чтения), служит для хранения неизменяемой (постоянной) программной и справочной информации.
– ОЗУ, оперативное запоминающее устройство, или оперативная память (от англ. RAM, Random Access Memory – память с произвольным доступом), предназначено для оперативной записи, хранения и считывания информации (программ и данных), непосредственно участвующей в информационно-вычислительном процессе, выполняемом ПК в текущий период времени.
– Дисковая память относится к внешним устройствам ПК и используется для долговременного хранения любой информации, которая может когда-либо потребоваться для решения задач, в ней, в частности, хранится все программное обеспечение компьютера. В качестве устройств внешней памяти, размещаемых в системном блоке, используются накопители на жестких (НЖМД) и гибких (НГМД) магнитных дисках, накопители на оптических дисках (НОД) и др.
• контроллеры (адаптеры) служат для подключения периферийных (внешних по отношению к процессору) устройств к шинам микропроцессора, обеспечивая совместимость их интерфейсов. Они осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора. Контроллеры реализуются, как правило, на отдельных печатных платах, часто называемых адаптерами устройств (от лат. adapto – преобразовываю);

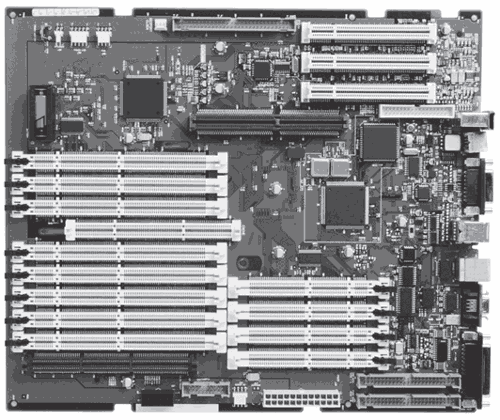

• системная плата – основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой.
Системная плата обеспечивает три направления передачи информации: между микропроцессором и внутренней (основной) памятью, между микропроцессором и портами ввода-вывода внешних устройств, между внутренней (основной) памятью и портами ввода-вывода внешних устройств (в режиме прямого доступа к памяти). Устройства, непосредственно осуществляющие процесс обработки информации (вычисления), в том числе микропроцессор, оперативная память и шина, размещаются на ней, кроме того, на ней же располагается и контроллер клавиатуры и мыши. Схемы, управляющие другими внешними устройствами компьютера, как правило, находятся на отдельных платах, вставляемых в унифицированные разъемы (слоты) на материнской плате. Через эти разъемы контроллеры устройств подключаются непосредственно к системной магистрали передачи данных в компьютере – шине. Иногда эти контроллеры могут располагаться на системной плате.
В системном блоке располагается также блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и других устройств компьютера, размещенных в системном блоке. Блок питания Содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока, сетевого энергопитания ПК. Кроме сетевого, в компьютере имеется также автономный источник питания – аккумулятор. К аккумулятору подключается таймер – внутримашинные электронные часы, обеспечивающие при необходимости автоматический съем текущего момента времени (год, месяц, часы, минуты, секунды и доли секунд). Таймер продолжает работать и при отключении компьютера от электросети.
