10-дюймовое орудие Дальгрена было гораздо менее распространено. Таких орудий было выпущено всего 34 штуки. Они использовались, главным образом, в качестве палубных поворотных пушек (погонных и ретирадных) на фрегатах типа «Мерримак», в береговой обороне и на некоторых канонерских лодках. Еще большую известность Дальгрену его 11-дюймовка. Она стала главным калибром «Ниагары» самого крупного американского корабля 50-х годов; впоследствии 11-дюймовками были вооружены броненосцы «Монитор», «Нью-Айронсайд», почти все мониторы и множеству корветов и фрегатов. Выпущено их было, ни много, ни мало, 465 штук.
С началом Гражданской войны стало ясно, что даже 11-дюймовки (самые крупнокалиберные в то время серийно выпускающиеся
После чего Дальгрен перешел к производству 15-дюймовок. Орудий такого калибра его конструкции было произведено 113 штук, и большинство из них также было использовано в береговой обороне.
Завершающим аккордом этой артиллерийской эпопеи стала разработанная Дальгреном 20-дюймовка – орудие весом в 45 тонн, предназначенное для стрельбы «высверленными» ядрами весом в 490 кг (в годы войны выяснилось, что обстреливать бронированные суда и сложенные из кирпича или камня форты лучше «высверленными» снарядами: благодаря меньшему весу они обладали большей скоростью полёта и лучшей пробивной силой по сравнению со сплошными ядрами: некоторая аналогия с подкалиберными снарядами ХХ века; именно «высверленными» ядрами монитор северян «Уихаукен» нанес фатальные повреждения броненосному тарану южан «Атланта»).
Любопытная особенность: традиционно в американской литературы калибр орудий Дальгрена обозначается не арабскими цифрами, а римскими.
Главный конкурент Дальгрена Родман обрел известность благодаря разработке собственного оригинального способа отливки крупнокалиберных орудий. В ту эпоху пушки изготавливали цельной отливкой, в которой потом высверливали канал ствола. Застывал при этом металл в форме «с круга в центр»; так как плотность холодного металла выше, чем расплавленного, то края отливки как бы «оттягивали» металл из все еще жидкой сердцевины; в результате в теле отливки возникали напряжения, а по центральной оси – рыхлости, которые, правда, впоследствии, при высверливании канала ствола, по большей части уничтожались. Но и напряжения в материале орудия сохранялись, да и уменьшение градиента плотности материала от краев к центру не считалось хорошим делом. Поэтому Родман додумался вставлять, до начала отливки, в форму для отливки орудия, по ее центральной оси, запаянную с одного конца трубу; по оси этой трубы – еще одну трубу, но меньшего диаметра. С началом литья во внутреннюю трубу подавалась вода; через ее нижний конец она поступала во внешнюю трубу и через ее стенки охлаждала заливаемый металл и потом вытекала через отводные каналы. Воды при этом расходовалось неимоверное количество, но зато охлаждение отливки происходило от центра к периферии; считалось, что напряжения в теле заготовки при этом не возникают, а «рыхлости» будут возникать по внешней, «нерабочей» поверхности орудия.
Никаких особых преимуществ по сравнению с орудиями Дальгрена творения Томаса Родмана не продемонстрировали; но зато именно ему принадлежала честь производства большинства наиболее мощных из использованных на флоте в годы войны пятнадцатидюймовок для мониторов. Ему же были заказаны чудовищные 20-дюймовые орудия для намеченного к постройке супермонитора «Пуритан».
Всего за годы Гражданской войны было произведено орудий конструкции Родмана: 8-дюймовых – 213; 10-дюймовых – 1301; 13-дюймовое – 1; 15-дюймовых – 323; 20-дюймовых – 2.
Гладкоствольные
IX-дюймовая Дальгрена – калибр в миллиметрах – 229 мм, длина ствола в калибрах – 12,Вес орудия – 4,1 т; вес ядра – 36 кг, вес бомбы – 33,34 кг, дальность стрельбы – 1560 м @ угле возвышения 6.
X-дюймовая Дальгрена – 254 мм, вес – 7,5 т; ядро – 54,43 кг; бомба – 49,9 кг.
XI-дюймовая Дальгрена – 279 мм; длина ствола – 14,5 клб; вес – 7,2 т; вес ядра – 77 кг; вес бомбы – 61,5 кг;дальность стрельбы – 1565м @5,7, 1806 м@10.
XV-дюймовая – 381 мм; длина ствола – 12 клб;вес орудия – 19,05 т; вес ядра 200 кг; бомба – 160 кг; 1555 м@5,7.
XX-дюймовая Родмана на крепостном станке – 508 мм; длина ствола – 12 клб.; вес – 52,25 т; ядро – 490 кг; бомба – 340 кг; 7300 м@25.
8-дюймовое бомбическое – 203 мм; длина – 12 клб; вес орудия – 2,95, Родмана – 3,84 т, других конструкций – 3,175 или 2,767 т; бомба – 23,36 кг;1400 м@5,82 (для орудия весом 2,95 т).
8-дюймовая пушка – 203 мм;длина ствола – 13,4 клб; вес – 4,58 т; ядро – 29,5 кг.
10-дюймовая пушка – 254 мм; длина ствола – 12 клб; вес орудия – 7,25 т; вес ядра – 56 кг.
13-дюймовая мортира – 330 мм; вес орудия – 7,8т; вес бомбы – 90 кг; дальнобойность – 4300 м.
Кроме того, флотом северных штатов, так и морскими силами мятежников, использовалось большое количество старых 32-фунтовых пушек различного веса. На излёте парусного флота эти орудия служили главным калибром линкоров и больших фрегатов: на нижних деках устанавливали наиболее тяжелые орудия, на верхних более легкие. Самые тяжелые были весом в 57 центал (центал – или англосаксонский центнер, соответствовал 112 английским фунтам или 50,8 кг; сокращенное обозначение – cwt); далее шли орудия весом в 42 центала, 32 центала и 27 центал (самые легкие). Фактический вес сплошного ядра для этих орудий составлял 32,5 фунта (14,74 кг); вес бомбы колебался от 26 фунтов до 27 фунтов (11,8–12,25 кг); разрывной заряд бомбы равнялся, примерно, 400 граммам. Калибр их традиционно указывался как 6,4 дюйма (163 мм) хотя в реальности доходил до 166мм (разгар ствола, неточность при изготовлении и т. п.)

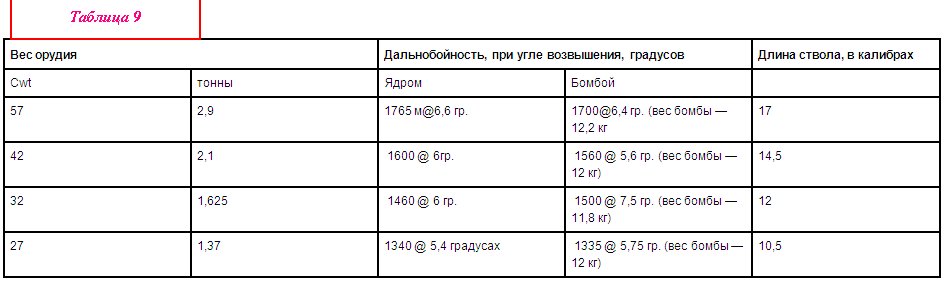

Характеристики 32-фунтовых орудий американского флота времен Гражданской войны
Интересно отметить тот факт, что при всем том внимании, которое оказывали южане внедрению нарезных орудий в своём флоте, их северные оппоненты явно предпочитали крупнокалиберные гладкоствольные орудия. Даже в конце войны нарезные пушки использовались в количестве по 1–2, реже – 3–4 экземпляра на корабль, даже на наиболее крупных шлюпах первого класса и фрегатах.
