Для размещения антенны по-походному (прижатой к днищу фюзеляжа) колею передних колёс пришлось увеличить с 1,4 м у Ка-27 до 2,41 м. Для исключения помех излучению подфюзеляжной антенны шасси на Ка-31 было выполнено поджимающимся. Чтобы шасси не мешало круговому вращению антенны, передние его опоры в воздухе убираются назад по полёту в боковые обтекатели, а основные – поджимаются вверх, как на вертолёте Ка-25Ц. Уборка и выпуск шасси производятся с помощью гидравлической системы.

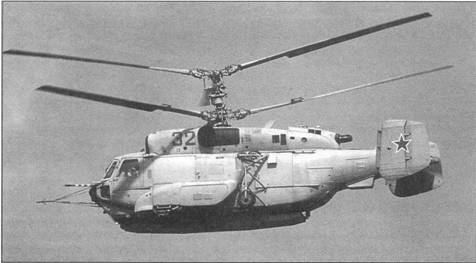

< image l:href="#" />Второй образец Ка-31 на испытаниях. Вертолёт несёт военные опознавательные знаки
Второй

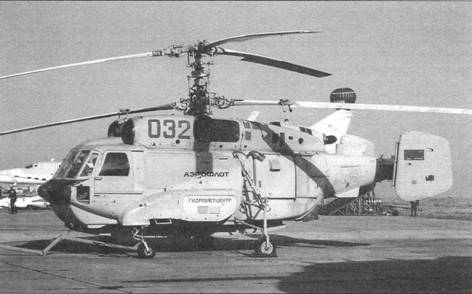

Ка-31 с антенной в походном положении
На вертолёте Ка-31, как и на Ка-27, установлены два двигателя ТВЗ-117ВМА мощностью по 1620 кВт. Вместо вспомогательного двигателя АИ-9 вертолёт оборудован более мощным ТА-8К, на который возложена дополнительная функция привода генератора ГТ60П48Б, снабжающего переменным током радиотехнический комплекс. В отличие от АИ-9 двигатель ТА-8К способен непрерывно работать длительное время.
Топливная система включает 14 баков, заполненных пенополиуретаном. Четыре из них – протектированы. Питание топливом двигателя ТА-8К осуществляется от двух баков. Полная вместимость топливной системы – 3060 л.
Пилотажно-навигационный комплекс (ПНК) вертолёта предназначен для автоматизированного пилотирования, навигации и решения других задач. Он обеспечивает автоматическую стабилизацию угловых положений вертолёта и демпфирование его угловых колебаний, стабилизацию барометрической или геометрической высоты полёта. Комплекс может осуществить автоматизированный разворот вертолёта на заданный курс, стабилизацию заданного курса или линии заданного пути при выполнении полёта по маршруту, вывод на корабль или аэродром, в точку принятия решения о выполнении посадки, а также на заданную траекторию снижения. При решении навигационных задач ПНК может производить автоматическое автономное счисление координат и индикацию текущего местоположения вертолёта в инерциально-доплеровском, инерциальном, курсо-доплеровском и курсо- воздушном режимах в географической и частноортодромической системах координат с автоматическим переключением с режима на режим. ПНК также осуществляет автоматическое определение азимута и дальности нахождения вертолёта относительно корабля или наземных радиомаяков с коррекцией счисления координат в зоне действия радиотехнической системы ближней навигации, определение и коррекцию текущих координат аппарата в зоне действия радиотехнической системы дальней навигации, расчёт навигационных параметров для полёта по маршруту с восемью промежуточными пунктами (допускается возможность оперативного изменения маршрута полёта), автоматизированное вертолётовождение по запрограммированному маршруту и возврат к месту базирования, полёт в зоне дозора по типовым траекториям, автоматическое непрерывное счисление и коррекцию текущих координат корабля базирования по данным аппаратуры передачи данных (АПД) и бортового комплекса связи, а за горизонтом – по запоминаемому курсу и скорости судна.

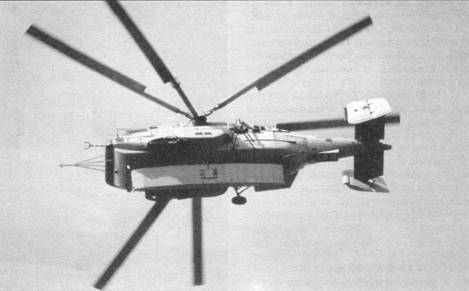

Ка-31 пролетает над аэродромом
Кабина экипажа Ка-31; место пилота – слева, штурмана – справа
Диапазон рабочих частот дециметровый Зона обзора 0 — 360° Время обзора 10 с Количество автоматически сопровождаемых целей с передачей данных
В состав ПНК входят автопилот, командно-пилотажный прибор ПКП-77, навигационно-плановый прибор ПНП-72-15, информационный комплекс вертикали и курса ИК-ВК, информационный комплекс высотно-скоростных параметров ИК-ВСП-В1-2, доплеров- ский измеритель скорости и угла сноса ДИСС-32, радиовысотомер А-036А, радиокомпас АРК-22, радиотехническая система дальней навигации А-723, бортовая система ближней навигации А-380, авиагоризонт АГР-74В-10, индикаторы дальности и скорости и бортовая вычислительная система.
ПНК взаимодействует с рулевой системой РС-60, аварийной системой сигнализации, регистратором полётной информации «Тестер-ЗК», бортовым комплексом связи, системой измерения количества топлива, с РТК и корабельной навигационной системой.
Бортовой комплекс связи (БКС) служит для обеспечения закрытой и открытой телекодовой связи, передачи тактической обстановки в формализованном виде от РТК на командные пункты. БКС функционирует в диапазонах частот КВ, MB и ДМВ. Передача телекодовой информации с высот полёта вертолёта 1500 – 3500 м адресатам гарантируется на дальностях не менее 150 км.
В кабине экипажа Ка-31 расположены рабочие места пилота и штурмана с необходимым набором индикаторов, приборов контроля и пультов управления. На левом кресле размещается пилот. На его рабочем месте имеются стандартные рычаги управления аппаратом, аналогичные установленным на Ка-27. Оборудование комплексов сосредоточено в носовой части фюзеляжа и в транспортной кабине.
Было построено два опытных экземпляра вертолёта ДРЛО (бортовые номера «031» и «032»), которые прошли в 1988 – 1990 гг. первый этап государственных испытаний на полигоне в Крыму. Лётчиками-испытателями В.П. Журавлевым, Л.П. Новиковым и А.Б. Пузановым был отработан процесс передачи информации на наземные приёмные пункты и ТАКР «Адмирал флота Советского Союза Кузнецов».
С 1991 г. начался второй этап государственных испытаний. Поскольку в качестве летающей платформы использовался уже освоенный тип вертолёта, удалось сосредоточить внимание на доводке Э-801, средств связи и пилотажно- навигационного комплекса.
Аэродинамика Ка-31 несколько изменилась за счёт размещения по бортам фюзеляжа крупногабаритных контейнеров с оборудованием и топливными баками. Однако это не сказалось на взлётно-посадочных характеристиках, сделав вертолёт на посадке даже более устойчивым, чем Ка-29.
Полностью госиспытания завершились в 1995 г. положительной оценкой. В 1998 г. на авиационном производствен ном объединении в Кумертау вертолёт Ка-31 был запущен в серийное производство для поставок на экспорт.
К несомненным достоинствам Ка-31 относится его универсальность, открывающая возможность его применения не только на морском театре военных действий, но и на суше, а также в гористой местности. Он может базироваться на неподготовленных площадках вблизи мобильных зенитных ракетных комплексов и служить для них загоризонтным целеуказателем.
Первый Ка-31, поставленный индийскому флоту
С 1995 г. вертолёт ДРЛО Ка-31 неоднократно выставлялся на международном авиасалоне МАКС в Жуковском, демонстрировался как на статической стоянке, так и в полёте. В августе 1999 г. появилось сообщение, что индийские ВМС закупают четыре вертолёта этого типа. Три из них планировалось использовать на кораблях советского производства, ещё один – на авианосце «Вираат». Общая стоимость контракта – 92 миллиона долларов. 18 августа 1999 г. генеральный конструктор фирмы «Камов» С. Михеев сообщил, что общее количество вертолётов Ка-31 для индийского военно-морского флота в будущем должно составить не менее 10 машин.
