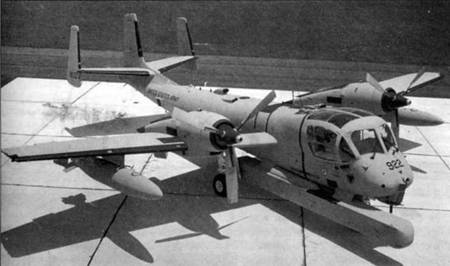

«Мохаук» стал первым самолетом армии США, оснащенным турбовинтовыми двигателями и первым же армейским самолетом с катапультируемыми креслами членов экипажа. В передней части фюзеляжа длиной 12,60 м расположена двухместная кабина пилотов (пилоты сидят бок о бок); второй пилот выполняет по совместительству обязанности наблюдателя. Развитое остекление кабины с боковыми стеклами блистерного типа обеспечивает великолепные обзор нижней полусферы, что имеет особе значение для самолета визуальной разведки. Номинально самолет оснащен двойным управлением, но обычно «правый» комплект органов управления демонтировался и второй пилот становился «чистым» наблюдателем.
Органы управления шагом винтов и двигателями расположены на единой консоли между креслами пилотов. Основной комплект приборов установлен в левой части приборной доски, но показания приборов доступны для считывания с правого кресла. Органы управления навигационной аппаратурой, радиосвязью, фотоаппаратурой расположены на центральной консоли между креслами пилотов.
Масса бронезащиты членов экипажа составляет 108 кг, лобовое остекление фонаря кабины выполнено из бронестекла толщиной 25 мм, обеспечивающего защиту от обычных пуль винтовочного калибра и мелких осколков.
В кабине установлено два катапультируемых кресла Мартин-Бейкер Mk-J5, обеспечивающих благополучное покидание самолета в любом диапазоне высот при скорости самолета от 185 до 833 км/ ч. Позже в рамках программы модернизации на самолете были
Прочное шасси
Как уже отмечалось, «Мохаук» разрабатывался с учетом эксплуатации на полевых неподготовленных взлетно-посадочных площадках и на легких авианосцах. Самолет оснащен трехопорным шасси с носовой опорой. Уборка и выпуск опор шасси производится гидроцилиндрами. Опоры допускают выполнение посадки с вертикальной скоростью снижения 5,2 м/с. Колеса всех трех стоек шасси снабжены пневматиками низкого давления. Передняя опора шасси – управляемая, поворот стойки осуществляется гидроприводом. Минимальный радиус разворота самолета на аэродроме составляет 8,5 м. Предусмотрена замена колес лыжами для эксплуатации с заснеженных ВПП.
Крыло размахом 12,6 м и площадью 30,66 м2 установлен с положительным поперечным V 6,5 град. Крыло имеет развитую механизацию в виде двухсекционных элеронов, закрылков и предкрылков, внутренние секции элеронов работают синхронно с закрылками (при выпуске закрылков, отклоняются вместе с закрылками). Приводы элеронов и закрылков – гидравлические. По требованию представителей корпуса морской пехоты, видевших в самолете легкий штурмовик, под крылом предусмотрена возможность установки шести пилонов для подвески вооружения. По два внешних пилона каждой консоли рассчитаны на подвеску груза массой до 500 фунтов (227 кг), один внутренних – на груз массой до 1000 фунтов (454 кг).
Горизонтальное оперение состоит из неподвижного стабилизатора и руля высоты. Управление рулем высоты и рулем направление – механическое, рули связаны с органами управления в кабине пилотов системой тяг и тросов. По бортам задней части фюзеляжа расположены два щитка воздушного тормоза, приводы щитков – гидравлические. Внешние рули и половинки горизонтального оперения — взаимозаменяемы; левые можно менять на правые и наоборот. Также взаимозаменяемыми выполнены правая и левая мотогондолы. Отсек бортового электронного оборудования находится в средней части фюзеляжа ниже крыла.
На самолете установлено два турбовинтовых двигателя Лайкоминг Т53. Выбор двигателя – не случаен, такие же ТВД ставились на основной вертолет армии США Белл HU-1 (позже обозначение изменено на UH-1). С целью снижения вероятности получения боевых повреждений от огня стрелкового оружия винтовочного калибра, двигатели установлены над крылом. С целью снижения тепловой сигнатуры самолета выхлопные патрубки двигателей также выведены над крылом. Каждый двигатель оснащен электростратером. Один протектированный топливный бак емкостью 297 американских галлонов (1124 л) установлен в центральной части фюзеляжа, предусмотрена возможность подвески на внутренних подкрыльевых пилонах двух внешних сбрасываемых топливных баков емкостью по 150 американских галлонов (568 л) или одного подфюзеляжного бака емкостью 300 американских галлонов (1136 л).
Ресурс планера самолета «Мохаук» составляет 8000 ч, но при сертификации ресурс был ограничен 7000 ч.

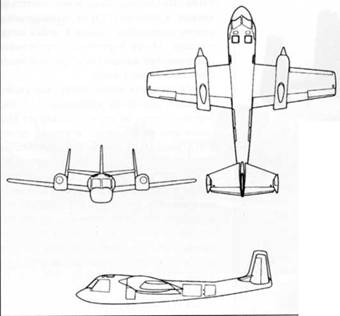

«Модель I34R» – предложение фирмы Грумман на конкурс противопартизанского самолета LARA – Light Attack Reconnaissance Aircraft. Проект разработан на основе конструкции самолета OV-1, по с радикально измененной носовой частью фюзеляжа, члены экипажа располагаются тандемам, а не бок и о бок как на «Мохауке», Изменено расположение крыла. Конкурс выиграл проект ХА-300, ставший самолетам OV-IO «Бронко».
