Серийное производство «Рока» было налажено на заводе Блэкберн в г. Клайдбэнк. Было выпущено около 140 машин, которые поступили на вооружение авиационных крыльев авианосцев «Корэйджес», «Глориэс», «Фьюриэс» и «Арк Ройал», а также на береговые базы летом 1939 г. В мае 1940 г. самолеты «Рок» привлекались для разведки и перехвата немецких бомбардировщиков и разведчиков в ходе операций у побережья Норвегии и в Бельгии.
К достоинствам самолета можно отнести высокую прочность конструкции, непотопляемость при аварийной посадке
«Роки» с авианосцев «Корэйджес» и «Глориэс» погибли вместе со своими кораблями. К середине 1940 г. командованию военно-воздушных сил флота стало ясно, что самолет получился неудачным. Оставшиеся «в живых» «Роки» передали в веденье Берегового командования, причем часть машин получила поплавковое шасси и под названием «Си Рок» прослужила до 1943 г. в качестве патрульных самолетов. Многие машины с демонтированными турелями были переделаны в учебно-тренировочные и в буксировщики мишеней. На палубе «Роки» были заменены двухместными истребителями Фэйри «Фульмар».

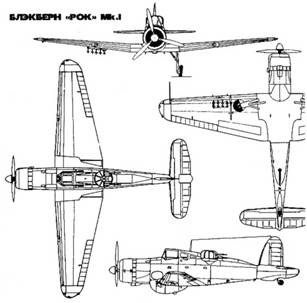

Самолет Блэкберн «Рок» представлял собою одномоторный двухместный цельнометаллический палубный истребитель с вооружением, сосредоточенным в электрогидравлической турели Боултон-Пол. Конструкция самолета сильно перетяжелена.
Фюзеляж - цельнометаллический полумонокок с работающей толстой алюминиевой обшивкой, приклепанной к набору впотай. Фюзеляж имеет частичную унификацию с самолетом Блэкберн «Скуа». Гаргроты за кабиной летчика (до турели) и за турелью в бою могут утапливаться в фюзеляж для увеличения секторов обстрела турельных пулеметов. В фюзеляже имеются два отсека непотопляемости. Под фюзеляжем имеется узел подвески для легкой бомбы или ПТБ.
Крыло - однолонжеронное с работающей обшивкой. Частично (по корневым частям) унифицировано с крылом «Скуа». Консоли крыла в отличие от «Скуа» имеют облегченную конструкцию благодаря отсутствию требования о бомбометании с пикирования. В крыле топливные баки и отсеки непотопляемости. Примерно на полуразмахе обоих консолей в носках крыла стоят посадочные фары. Посадочные щитки отстоят от задней кромки крыла, отклоняются пневматически, на рояльных петлях. ПВД установлен на передней кромке у правой законцов-ки крыла. Карданные узлы складывания крыла расположены на лонжероне. При складывании консоли сначала разворачиваются передними кромками вниз, а затем складываются вдоль фюзеляжа назад.
Хвостовое оперение полностью унифицировано с аналогичным агрегатом самолета «Скуа». Киль и стабилизатор - однолонжеронной конструкции, рули высоты и направления - с алюминиевым каркасом и обтяжкой полотном. Все рули снабжены переставляемыми в полете триммерами. Имеется нижний дополнительный киль.
Шасси. Основные стойки - консольные с подкосами (схема, приближающаяся к пирамидальной). Убираются гидравлически, поворотом наружу, в крыльевые ниши. Колеса
Двигательная установка - 9-цилиндровый звездообразный ПД Бристоль «Персеус» XII взлетной мощностью 905 л. с. с воздушным охлаждением с трехлопастным винтом постоянного числа оборотов Де Хевиленд (лицензионная копия винта Гамильтон Стэндард).
Вооружение - четыре 7,69-мм пулемета Браунинг с боекомплектом в 400 патронов на ствол в электрогидравлической турели Боултон-Пол.
Размеры, ml размах крыла - 14,03, длина самолета - 10,85, высота стояночная - 3,66, ширина со сложенным крытом - 4.72, шющадь крыла - 28.85 м-.
Массы и нагрузки, кг: пустого - 2654, максимальная взлетная - 4250.
Летные характеристики (палубный вариант): максимальная скорость на высоте 2000 м - 357 км/ч (с «рачьей спинкой» в верхнем положении), максимальная скорость на уровне моря - 322 км/ч, крейсерская скорость - 302 км/ч, посадочная скорость - 121 км/ч, скороподъемность у земли - 457 м/мин, нормальная дальность полета - 1303 км.
Глостер «Си Гладиатор»
Самолет «Гладиатор» был создан в 1934 г. В 1939 г. путем простейшей конверсии из сухопутного истребителя «Гладиатор» был создан палубный истребитель, получивший наименование «Си Гладиатор». К 1939 г. самолет морально устарел, но все же был принят на вооружение, и с конца весны самолеты этого типа вошли в авиакрылья пяти ударных авианосцев Британского флота. Первые 38 машин являлись конверсированными сухопутными истребителями, остальные 60 - самолетами специальной постройки. Самолеты с авианосцев «Корейджес» и «Глориэс» участвовали в норвежской кампании 1940 г. и погибли вместе со своими кораблями. «Си Гладиаторы» с «Илластриэса» и «Игла» участвовали в боях на Средиземном море в 1940 г., в частности в проводке конвоев на Мальту. К концу 1940 г. «Си Гладиатор» ввиду своей моральной устарелости на авианосцах был заменен на более современные самолеты. «Си Гладиаторы» были переданы в резерв британского флота и в Береговое авиакомандование.
В ходе боевой эксплуатации особые нарекания вызывало слабое вооружение самолета. Для того чтобы сбить бомбардировщик, несколько самолетов иногда выстраивались в очередь и один за другим выпускали весь свой боекомплект по противнику
Часть самолетов «Си Гладиатор» приняла участие в битве за Крит и боях за Мальту, правда, уже в чисто сухопутном варианте. Посадочные крюки на этих самолетах для экономии массы были демонтированы. В основном они привлекались для патрулирования ввиду своей моральной и физической устарелости. К началу итало-германского воздушного наступления на Мальту в 1940 г. на острове имелось всего шесть «Си Гладиаторов». Последние мальтийские «Си Гладиаторы» были выведены из эксплуатации в январе 1941 г.
Самолет «Си Гладиатор» представлял собой расча-лочный одноместный биплан с металлическим набором и обшивкой из металлических обечаек (носовая часть фюзеляжа) и полотна.
Фюзеляж - ферма из стальных труб прямоугольного сечения с растяжками и установленными поверх нее легкими шпангоутами и стрингерами. Конструктивно состоит из трех секций - передней (моторамы), средней (кабан верхнего крыла, крепление нижнего крыла, шасси, радиооборудование, баки и кабина летчика) и задней (хвостовой конус). В фюзеляже расположены все топливные баки, два пулемета с боекомплектом, кабина летчика со сдвижным фонарем.
