Вертикальное оперение - двухлонжеронное, составляло единое целое с хвостовым конусом. Горизонтальное оперение - моноблочное, однолонжеронное. Рули высоты и направления по конструкции аналогичны элеронам, снабжены переставляемыми в полете триммерами.
Шасси - консольной схемы, с мощной амортизацией. В полете убиралось гидравлически. Хвостовая опора - самоориентирующаяся, с пневматиком. В полете убиралась разворотом назад.
Под фюзеляжем можно было подвесить 750-л топливный бак. Под крылом имелись замки
Двигатели «Хомарэ» и Мицубиси Мк.9А представляли собой двухрядные 18-цилиндровые звездообразные поршневые моторы воздушного охлаждения. Первый имел заявленные характеристики: 2000 л. с. на взлете и 1570 л. с. на большой высоте, хотя реально недодавал мощности 250 л. с. на уровне моря и 400 л. с.
– на большой высоте. Второй имел взлетную мощность 2200 л. с. и 1800 л. с. на большой высоте.
Размеры, м: размах крыла - 14,0, длина самолета - 11,0, стояночная высота - 4,28, площадь крыла - 30,86 м2.
Массы и нагрузки (А7М-1/А7М-2), кг: пустого - 3115/3230, взлетная - 4415/4720.
Летно-технические характеристики (А7М-1 /А7М-2) максимальная скорость на большой высоте - 565/620 км/ч, крейсерская скорость - нет данных/410 км/ч, время набора высоты 6000 м - 9,9/6,1 мин, практический потолок - 8850/10 900 м, продолжительность баражжирова-ния на экономической скорости (без ПТБ) - 2,7/3,0 ч.
Палубные истребители Второй мировой войны Иллюстрации
Истребитель «Буффало»

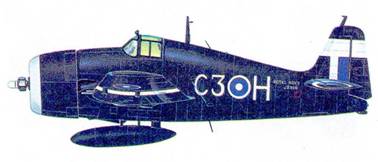

Истребитель F6P-3 «Хеллкэт»
Истребитель F4P-3 «Уайлдкэт»
Истребитель F6F-5 «Хеллкэт»
Истребитель F4U «Корсар»
Истребитель

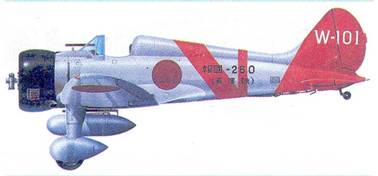

Истребитель А5М
Истребитель «Сифайр» Мк XV
Истребители «Сифайр» IIС на палубе английского авиационного корабля, 1943 г.

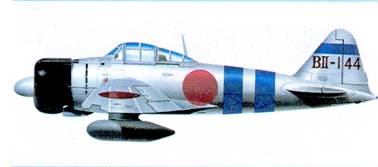

Истребитель А6М2
Истребитель А6М2
Истребитель А6МЗ

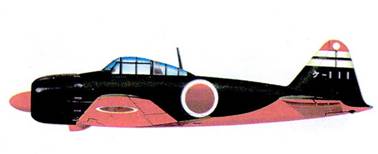

Истребитель А6М5
