Палубный истребитель Грумман F4F «Уайлдкэт»

Котельников Владимир Ростиславович

F4F-3A

В конце 1940 г. столкнулись с нехваткой двигателей R-1830-86. Командование флота согласилось получить 95 машин с мотоустановкой по типу XF4F-6. Эти истребители с двигателями R-1830-90 получили обозначение F4F-3A. Они собирались на заводе в Бетпейдже в марте — мае 1941 г. параллельно с F4F-3 и внешних отличий от «троек» первоначально не имели. Но последние экземпляры получили бронестекло и новые прицелы при сохранении воздухозаборника карбюратора в переднем кольце капота.

Реально американский флот получил 65 F4F-3A. Тридцать самолётов должны были быть собраны в упрощённой комплектации. Их намеревались в рамках ленд-лиза передать Греции, которая в это время отражала итальянскую агрессию. Но в апреле 1941 г. в боевые действия

вмешались немцы, быстро разгромившие греческую армию. Когда самолёты были готовы, страна уже была оккупирована.

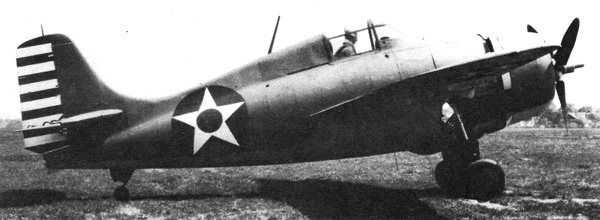

^{F4F-3A из эскадрильи VMF-121, 1941 г.}

F4F-3P И F4F-3AP

Под обозначением F4F-3P фигурировали фоторазведчики, переделывавшиеся из серийных истребителей F4F-3 различными мастерскими. Всего изготовили 10–15 таких машин. Перспективная фотокамера с фокусным расстоянием 760 мм устанавливалась внизу в задней части фюзеляжа. Её объектив смотрел вправо, прикрытый крышкой люка. Во время съёмки крышка откидывалась вниз несложным механизмом с приводом от тросика. Никакого определённого стандарта переделки не существовало, поэтому имелись различия и по типу фотоаппарата, и по способу его крепления.

Полевые мастерские на Новых Гебридах и в Северной Африке доработали подобным образом также несколько F4F-3A, переименованных в F4F-3AP.

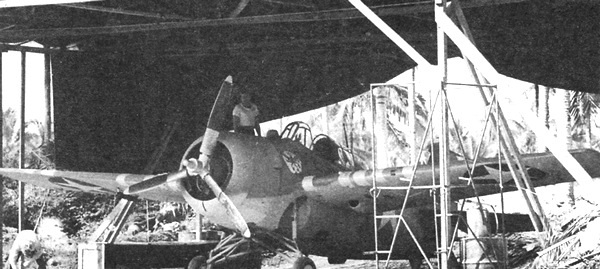

^{Разведчик F4F-3P из эскадрильи VMO-251, остров Эспириту-Санто, 1942 г.}

F4F-3S «УАЙЛДКЭТФИШ»

В начальной стадии войны на Тихом океане японцы довольно эффективно использовали истребители, установленные на поплавки. Они могли базироваться на побережье, где отсутствовали аэродромы. Американцы решили позаимствовать подобную тактику, установив на поплавки собственные истребители. Командование флота в октябре 1942 г. заключило договор с фирмой «Эдо корпорейшн», специализировавшейся на изготовлении поплавковых шасси. Предусматривалась установка на два поплавка серийного F4F-3, который после переделки обозначался как F4F-3S «Уайлдкэтфиш». «Фиш» — по-английски «рыба», так что понимайте перевод всего сочетания как хотите. По-моему, по-русски это и выговорить толком нельзя.

Самолёт установили на два больших поплавка «Эдо», снабжённых рулями для маневрирования на воде. С корневой частью крыла их связывали две мощные стойки, а также подкосы. Набор подкосов обеспечивал и крепление поплавков к фюзеляжу. Стойки и подкосы закрывались обтекателями, а соединения их с поплавками, крылом и фюзеляжем — развитыми зализами. Ниши для колёс зашили алюминиевым листом. Конструкцию фюзеляжа несколько усилили, чтобы принять нагрузку от поплавков при взлёте и посадке в условиях волнения. Для сохранения необходимой устойчивости с учётом влияния поплавков на стабилизаторе смонтировали два дополнительных руля направления, механически увязанных с основным.

Опытный образец F4F-3S был завершён в середине февраля 1943 г. 28 февраля его поднял в воздух лётчик-испытатель фирмы «Грумман» Ф. Карт. 5 марта машину перегнали в Анакостию для дальнейших испытаний. При нормальном взлётном весе 3408 кг максимальная скорость составляла 428 км/ч (по другим источникам — всего 388 км/ч), то есть поплавки «украли» более 100 км/ч. Практический потолок пострадал незначительно — машина поднималась на 10 200 м. Максимальная дальность полёта оценивалась в 965 км. Но путевая устойчивость оставалась недостаточной. Чтобы её повысить, под хвостовой частью фюзеляжа закрепили большой гребень. С 6 июня в Норфолке проводили взлёты и посадки при волнении. Машина удовлетворительно эксплуатировалась при высоте волны около 0,5 м.

В целом испытания сочли успешными, и «Эдо»

получила заказ на 100 комплектов поплавков. Фирма «Грумман» же должна была дополнительно поставить столько же самолётов F4F-3.

Но практика боевых действий показала, что хорошо оснащённые техникой строительные батальоны очень быстро сооружают аэродромы даже в совершенно не освоенных местах. Использование же тихоходных и маломанёвренных поплавковых истребителей могло привести к значительным потерям. Контракт с «Эдо» аннулировали. Находившиеся в производстве на заводе «Грумман» самолёты в 1943 г. собрали как обычные F4F-3 на колёсах и использовали в качестве тренировочных.

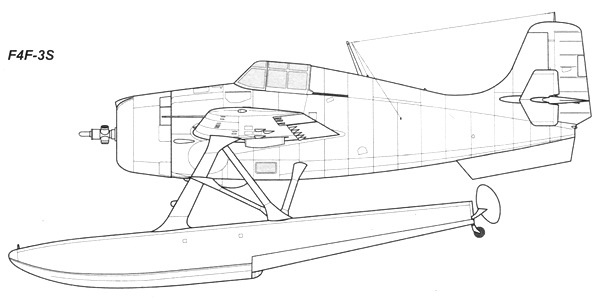

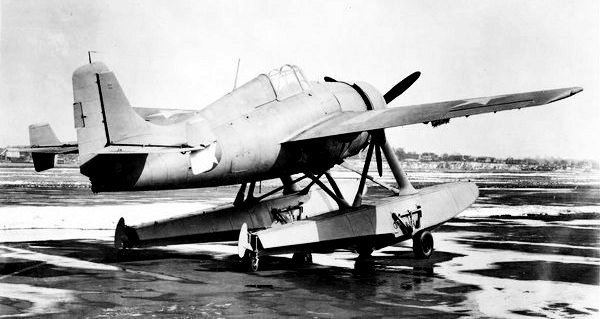

^{Поплавковый истребитель F4F-3S.}

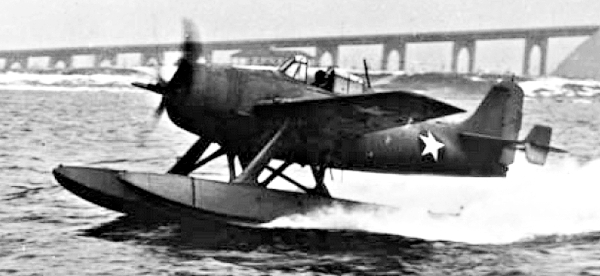

^{F4F-3S на испытаниях, 1943 г.}

F4F-4

Осенью 1941 г. в производство запустили новую модификацию «Уайлдкэта» — F4F-4. Работу над ней начали в марте предыдущего года. Для неё разработали оригинальную конструкцию складывающегося крыла. Консоли не просто поднимались вверх, а поворачивались на шарнирах и укладывались назад параллельно фюзеляжу. В сложенном положении крыло фиксировалось тягой, соединявшей его со стабилизатором. При этом истребитель занимал гораздо меньше места на палубе или в ангаре авианосца. Привод складывания был гидравлическим. Пилот без помощи техников мог быстро сложить консоли после посадки, освобождая место для других самолётов. Поперечный габарит машины при этом уменьшался более чем вдвое. Это позволяло взять на борт корабля двойной комплект истребителей, а также эффективно использовать новый «Уайлдкэт» на небольших эскортных авианосцах, перестраиваемых из торговых судов.

Длинная трубка ПВД, торчавшая вперёд из передней кромки левого крыла, препятствовала складыванию. Её заменили на короткую Г-образную под крылом.

Мотоустановка нового варианта «Уайлдкэта» была почти идентична F4F-3 последних серий. Мотор R-1830-86 вращал винт «Кэртис». Воздухозаборник карбюратора выполнили в виде канала над капотом, а размеры створок юбки капота немного изменили. Оба бензобака в фюзеляже (общей ёмкостью 545 л) сделали протектированными.

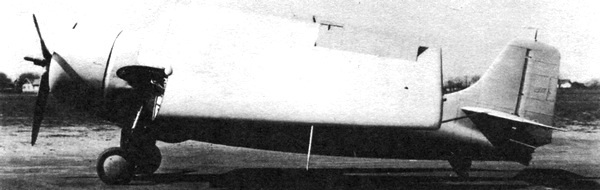

^{XF4F-4 со сложенными крыльями, 1940 г.}

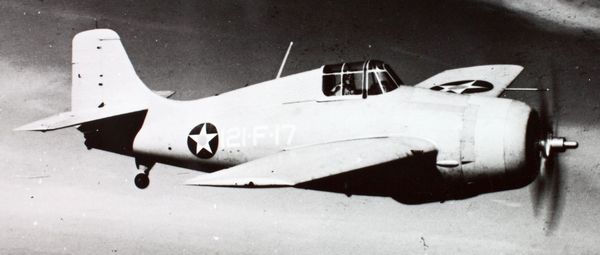

^{Один из первых серийных экземпляров F4F-4.}

Существенно усилили бронезащиту. Пилота теперь прикрывало не только бронестекло, но и стальная бронеспинка весом 42,7 кг. Ещё одну стальную плиту (весом 20,5 кг) установили перед маслобаком.

Вооружение дополнили двумя крупнокалиберными пулемётами — всего их стало шесть. Все они размещались в крыле. Третий пулемёт с каждой стороны расположили дальше к концу крыла. При этом фару, вмонтированную в переднюю кромку левого крыла, пришлось сместить ближе к фюзеляжу, на нескладывающуюся часть. Секундный залп возрос в полтора раза, но боезапас уменьшился. На каждый ствол теперь приходилось по 240 патронов, а не по 450, как ранее. В результате общий запас уменьшился с 1800 патронов до 1440. Стреляя непрерывно, летчик расходовал их менее чем за пять секунд.
