Оконные задвижки. Оконные задвижки бывают двух типов: простые задвижки и окопные шпингалеты.
Оконную раму обычно снабжают двумя отдельными задвижками — верхней и нижней. Обе задвижки можно соединить и снабдить механизмом для отпирания и запирания их с одного места, обычно с середины рамы. Такие окопные запоры называют шпингалетами.
Простые оконные задвижки мало отличаются от обычных дверных задвижек. Иногда для удержания верхней задвижки в закрытом положении под неё помещают стальную пружину.

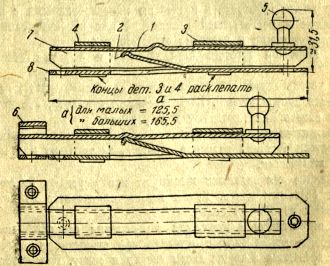

Задвижка, изображённая на рис. 4, состоит из верхнего основания (1), пружины (2), большой скобки (3), малой скобки (4), ручки (5), накладки (6),
Рис. 4. Задвижка оконная.
Детали оконной задвижки изготовляются из малоуглеродистой стали путём штамповки. Ручки можно отливать из ковкого чугуна или вытачивать. Наружные поверхности задвижек омедняют, а затем нивелируют или же покрывают чёрным лаком.
Оконные шпингалеты представляют собой более дорогие и сложные приборы, чем задвижки. По устройству различают два вида шпингалетов: 1) одна общая задвижка, запирающая оба конца рамы, 2) две задвижки, одновременно раздвигающиеся в разные стороны при закрывании рамы и сдвигающиеся при открывании.
2. ЗАМКИ
По устройству замки делятся на две основные группы: 1) постоянные или неподвижные и 2) висячие или съёмные. К постоянным или неподвижным относятся замки врезные, дверные и мебельные.
Дверные замки могут открываться с наружной и с внутренней стороны; мебельные — только с внешней стороны. Дверной замок может быть снабжён ручкой и защёлкой; в мебельных замках этого не делают.
Мебельные замки в свою очередь делятся на шкафные и ящичные. Ящичные замки прикрепляются обычно горизонтально, а шкафные — вертикально. В соответствии с этим расположены в замках механизмы и ключевые отверстия.
Обычная форма висячего замка — плоская или выпуклая коробка с изогнутой дужкой для захвата колец дверных или других створок. Механизм висячего замка обычно бывает менее сложен, чем механизм замка неподвижного.
Всякий постоянный и висячий замок по существу представляет собой задвижку, снабжённую некоторыми дополнительными деталями для удержания ригеля в определённом положении. (В дверных и мебельных замках роль штребеля играет отдельная планка, в которую входит ригель при замыкании, а в висячих — дужка замка.

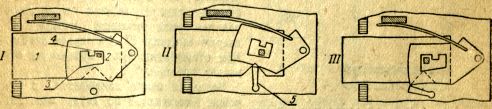

Для удержания ригеля в закрытом или открытом положении в замках имеется дополнительная деталь, называемая цухальтером. На рис. 5—I показан замок в открытом положении; ригель (1) не может передвинуться влево и вправо, так как укреплённая в нём квадратная стойка (4) находиться в выемке (3) цухальтора (2). При повороте ключа (5) (справа налево) бородка его приподнимает цухальтор, и стойка ригеля выходит из углубления в цухальтере. Тогда ригель можно передвинуть влево (рис. 5—II). При дальнейшем повороте ключа бородка его, упираясь в выемку на нижнем крае ригеля, передвигает ригель влево. Одновременно цухальтер постепенно опускается вниз и удерживает ригель в замкнутом положении (рис. 5—(III).
Рис. 5. Схема действия цухальтера.
Постоянные замки

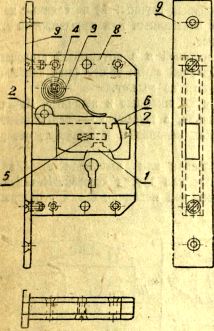

Дверные врезные замки. На рис. 6
Рис. 6. Врезной замок простейшего типа.
Ключ при поворачивании сначала приподнимает вверх цухальтер, причём выступ, находящийся на внутренней стороне цухальтера, выходит из соответствующей ему впадины (6) на ригеле и освобождает его. При дальнейшем вращении бородка ключа зацепляет за впадину цухальтера и передвигает его налево. При первом положении ригеля выступ цухальтера под действием пружины попадает во вторую впадину (7) и запирает ригель. При открывании замка происходит обратное явление.
Механизм замка помещается в коробке, состоящей из двух пластин, прикрепленных к двум квадратным планкам (8). Пластинку коробки, к которой прикреплены ось цухальтера, стоечка пружины и стоечка ригеля, называют листом коробки замка; вторую пластинку называют крышкой коробки, а соединительные планки (8) часто называют квадратами на лист коробки.
Спереди коробка замка закрыта прямоугольной пластинкой (9) с вырезом для ригеля, которую называют планкой на квадрате. При помощи этой планки замок прикрепляют к двери двумя шурупами. На ключевые отверстия с обеих сторон двери накладывают пластинки (личинки) различной формы.
На рис. 7 показан замок с косым засовом, отличающийся от предыдущего тем, что в нём совмещены механизм замка и самозапирающийся косой засов.
Рис. 7. Замок с косым засовом.
Этот замок состоит из планки замка (1), нижней крышки (2), верхней крышки (3), ригеля — запора (4), цухальтера (5), штифта цухальтера (6), штифта ригеля (7), направляющего упора (8), пружины ригеля (9), штифта пружины (10), пружины роликового ригеля (11), хвостовика роликового ригеля (12), нуса (13), упора (14), отверстия для скрепляющего винта (15), отверстия у ключевины (16). Штребель этого замка имеет сбоку выступ, по которому при закрывании двери скользит скошенный конец засова.

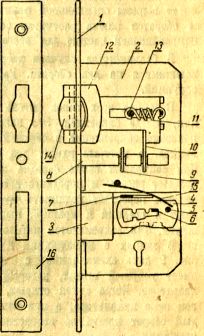

На рис. 8 показам дверной замок с катком. Каток при закрывании двери входит в углубление штребеля и удерживает дверь в закрытом положении без участия основного замыкающего механизма. Регулирующий винт даёт возможность устанавливать величину, на которую выступает каток; эта величина зависит от зазора между дверью и дверной рамой.
Рис. 8. Замок с защелкой.
Замок состоит из лицевой планки (личинки) (1), основной планки (2), ригеля (3), цухальтера (4), шарнирного болта цухальтера (5), стойки на ригеле (6), упора (7), направляющего ригель, регулятора катка (8), вилки регулятора (9), упорной планки (10), пружины (11), вилки катка (12), штифта (13), ролика (жатка) (14), пружины цухальтера (15) и штребеля (16).
