Ключевой механизм замка состоит из следующих штампованных вытяжкой деталей: корпуса коробки, квадратной трубки, семи цухальтеров, шайбы цухальтеров, нижней крышки корпуса с шайбой водителя и самого водителя. Корпус механизма внутри развёртывают развёрткой. Прикреплённую к трубке ключевую шайбу обтачивают так, чтобы получить легкоходовую посадку.
Верхнюю часть квадратной трубочки фрезеруют по высоте и ширине и надевают на неё свободно шайбу цухальтеров. Цухальтеры замка набирают в квадратную трубку после предварительной маркировки и фрезерования комбинаций на ключе. Цухальтеры должны быть калиброваны по ширине и толщине, чтобы
Собранную квадратную трубку с цухальтерами вставляют в корпус барабанчика и склёпывают с бортиками шайбы цухальтеров у корпуса там, где находится симметрично пробитое отверстие для ключа. После этого сверлят по кондуктору четыре отверстия: два — на первом бортике и два — на втором.
Расстояния между центрами отверстий на первом бортике должны соответствовать размерам шайбы цухальтеров, иначе склепать будет невозможно.
Расстояния между центрами отверстий на втором бортике должны соответствовать размерам отверстий, пробитых в нижней крышке корпуса. Эту крышку скрепляют двумя заклёпками с корпусом ключевого механизма.
Перед тем как склёпывать нижнюю крышку корпуса с барабанчиком, её снабжают шайбой водителя и водителем. Шайбу водителя развальцовывают и засекают, чтобы водитель не провёртывался.
Собранную крышку с ключевым механизмом вкладывают с задней стороны корпуса и привинчивают по бокам двумя шурупами. При этом необходимо, чтобы расстояние между центрами отверстий и крышкой совпадало с размерами отверстий в одном сухарике и с размерами одного усика упорной пластины.
Корпус, личинка и ригель замка должны быть сварены по швам так, чтобы не раскрывались от ударов двери.
Описанный замок является серийным замком. Каждый замок отпирается только своим индивидуальным ключом, для чего ключи фрезеруют по заранее разработанной таблице.
Американский дверной замок отличается от обычного тем, что при захлопывании двери он автоматически запирается. Отпирают его с наружной стороны поворотом ключа, а изнутри поворотом круглой ручки. Ригель замка можно закрепить в закрытом или в открытом положении замка при помощи малой кнопки, служащей стопором.

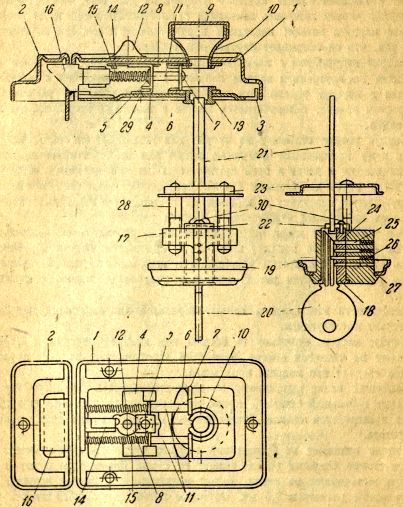

Рис. 11. Американский дверной замок.
Детали американского замка (рис. 11) следующие: (1) — корпус, (2) — накладка, (3) — нижняя крышка, (4) — крепительная стойка, (5) — направляющая планка, (6) — эксцентрик, (7) — упорный квадрат, (8) — пружина запора, (9) — верхняя кнопка ригеля, (10) — нижняя кнопка ригеля, (11) — направляющий штифт, (12) — кнопка запора, (13) втулка нижней крышки, (14) — штифт, (15) — направляющая пружины, (16) ригель, (17) — патрон, (18) — личинка, (19) кольцо для патрона, (20) — ключ, (21) — хвостик, (22) — колпачок личинки, (23) — шайба, (24–25) — цухальтеры, (26) — пружина цухальтера, (27) — заглушка, (28), (29) и (30) — винты.
Путём перемены цилиндриков цухальтеров можно получить до 900 различных замков.
Корпус патрона замка, где помещается механизм,
Патрон американского замка имеет форму короткого цилиндра с продольным приливом. В этом приливе просверлены отверстия для шпилек и пружин. Наружное кольцо представляет собой низкий усечённый конус. Патрон прикрепляют к двери наружной и внутренней шайбами и двумя винтами. При этом кольцо патрона садится на наружную шайбу, а внутреннюю шайбу прикрепляют четырьмя винтами к внутренней поверхности двери. Эту шайбу делают с выгибом в виде круглого углубления для того, чтобы головки соединяющих винтов ложились заподлицо с плоскостью двери и не мешали установке корпуса ригеля; последний привинчивают к двери с внутренней стороны так, что он закрывает внутреннюю шайбу.
Патрон соединяется с корпусом ригеля пластинкой, один конец которой закреплен на внутреннем валике патрона, а другой вставлен в щель особого кулачка в корпусе ригеля. Эта соединительная пластинка, удерживаясь на внутреннем валике, поворачивается вместе с ним при открывании и запирании замка.
Корпус ригеля отливают из чугуна пли штампуют из стали. Одним винтом к нему прикрепляют фигурную литую или штампованную крышку. Для привинчивания в двери в этой крышке сделаны три сквозных отверстия.
Ригель имеет два стержня (тяги), проходящие через тонкую подвижную прямоугольную пластинку с шипами на концах. Эта пластинка двумя спиральными пружинами отжимается к концам тяг.
При закрывании двери выступающий конец ригеля своей наклонной плоскостью скользит по приливу штребеля и вдвигается внутрь коробки. Когда ригель становится напротив углубления в штребеле, пружины выталкивают его из коробки, причём ригель входит в углубление штребеля и закрывает замок.
Особенности изготовления основных деталей американского дверного замка состоят в следующем.
Корпус патрона отливают из бронзы пли ковкого чугуна и затем обрабатывают на токарном станке. Отверстия для запорного валика, пружинок и шпилек сверлят при помощи кондуктора.
Запорный валик вытачивают из прутковой бронзы. Фасонную щель пропиливают небольшой стальной пилой на специальном станочке пли прошивают на прошивочном станке. Отверстия для шпилек сверлят также с помощью кондуктора.
Ригель отливают из бронзы или ковкого чугуна и обрабатывают на токарном станке. Стержни ригеля делают из стали. Поворотную ручку и кнопку стопора вытачивают из стали. Ручку накатывают. Упорные штифты делают из проволоки диаметром 2,5 мм. Пружины ригеля и упорного штифта навивают из рояльной проволоки на токарном станке.
Корпус штребеля так же, как и корпус ригеля, можно отливать из чугуна или штамповать из мягкой стали.
Мебельный замок (рис. 12) состоит из следующим деталей: (1) — нижняя крышка, (2) — верхняя крышка, (3) — ригель, (4) — три цухальтера, (5) — два крючка, (6) — три пружины, (7) — личинка замка, (8) — верхняя личинка, (9) — четыре стойки, (10) — два штифта, (11) — две заклёпки, (12) — ось ригеля, (13) — винт.
Рис. 12. Мебельный замок.
