Устройство такого самодельного пьезоэлемента показано на рис. 23.

Рис. 23. Так устроен самодельный пьезоэлемент.

Если спустя несколько дней (время, необходимое для полного созревания текстуры) присоединить к электродам пьезоэлемента проводники и включить их в радиотрансляционную сеть, то пластинка начнёт колебаться, станет слышна радиопередача. Такие пьезоэлементы

можно использовать непосредственно в качестве простейших телефонов.

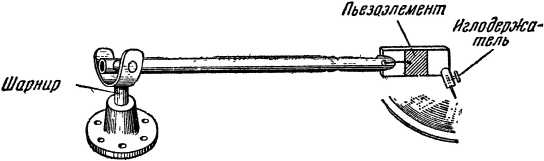

А вот как можно сделать простейший звукосниматель. Прикрепите к одному из углов самодельного пьезоэлемента держатель для граммофонной иглы (такого же типа, как и в обычной мембране граммофона). К противоположной стороне пластинки нужно прикрепить металлическую трубку длиной около 150 мм. Свободный конец трубки укрепляется в специальном шарнире (рис. 24).

Рис. 24. Устройство пьезоэлектрического звукоснимателя с текстурным пьезоэлементом.

Подобный звукосниматель может успешно использоваться для воспроизведения грамзаписи. Для этого проводники, соединённые с электродами, подключаются к усилителю обычного радиоприёмника, а звукосниматель устанавливается на патефоне так, чтобы при повороте трубки вокруг оси шарнира игла совмещалась с центром пластинки.

По мере развития техники пьезоэлектрическую пластинку стали использовать и для новых целей. Об одной из них рассказывается ниже.

9. О необыкновенном манометре

Соприкасающиеся тела давят друг на друга с некоторой силой. Чернильница давит на стол; вода, налитая в сосуд, давит на его стенки; пар оказывает давление на поршень паровой машины.

Сила, воздействующая на соприкасающиеся тела, распределяется по поверхности их соприкосновения. Известно, что лыжник пройдёт по самому рыхлому снегу, а пешеход, весящий столько же, сколько и лыжник, увязнет в снегу по колено. Это происходит потому, что в первом случае сила тяжести распределяется по значительно большей площади, чем во втором.

Сила, которая действует на каждую единицу площади соприкосновения тел, называется давлением. Давление обычно выражается в килограммах на квадратный сантиметр (кг/см²).

Одна и та же сила, будучи приложена к различным площадям, производит разное давление. И наоборот, разные силы при определённых условиях вызывают одинаковые давления. Так, например, граммофонная игла давит на пластинку почти так же, как колесо паровоза на рельс. В обоих случаях давление равно примерно 1000 кг/см². Это может показаться невероятным: ведь вес паровоза исчисляется десятками тонн, тогда как мембрана граммофона весит немногим больше ста граммов. Однако ошибки здесь нет: в первом случае вес распределяется по значительной площади, а во втором — сосредоточивается на острие иглы.

Очень

часто возникает необходимость в измерении давлений. Машинист паровоза должен знать, каково давление пара в котле. Если оно слишком мало — поезд остановится, если слишком велико — может произойти взрыв котла. Метеоролог, не зная атмосферного давления, не сможет составить прогноз погоды. Врачу для определения болезни нередко требуется определить давление крови в кровеносных сосудах больного.

Измерение давлений производится с помощью специальных приборов, которые называются манометрами.

Простейший манометр представляет собой изогнутую стеклянную трубку, наполненную водой, ртутью или какой-либо иной жидкостью (рис. 25).

Рис. 25. Простейший жидкостный манометр.

Одно из колен трубки соединяется с сосудом, где нужно измерить давление (например, с котлом), другой остаётся свободным. На свободный конец трубки давит столб атмосферного воздуха. Если давление внутри сосуда равно атмосферному давлению, то они взаимно уравновешиваются, и жидкость в обоих коленах находится на одном уровне.

Если же давление в сосуде становится больше атмосферного, то жидкость в свободном колене начинает подниматься, а в колене, присоединённом к сосуду, — опушаться. Это происходит до тех пор, пока вес избытка жидкости в свободном колене не уравновесит разность давлений.

Величину давления в сосуде определяют по разности уровней жидкости в коленах трубки. Если трубка наполнена водой, то каждый сантиметр разности уровней означает давление в 1 грамм на квадратный сантиметр. Разность уровней в 10 см показывает, что давление внутри сосуда на 10 г/см² больше атмосферного.

Очень распространён также манометр, состоящий из изогнутой металлической трубки и рычажного механизма со стрелкой. Один из концов трубки запаян, а другой соединён с сосудом, в котором измеряется давление. При повышении давления в сосуде трубка манометра распрямляется и приводит во вращение стрелку. Чем больше давление, тем сильнее отклоняется стрелка.

Описанные приборы не лишены недостатков. С помощью жидкостного манометра можно измерять лишь сравнительно небольшие давления. При быстрых отклонениях давления он не успевает отмечать происшедшие изменения, что влечёт за собой ошибки.

Механический манометр тоже недостаточно совершенен. Он имеет низкую чувствительность и мало пригоден для измерения слабых давлений. Непригоден он и для измерения очень больших давлений, например, в цилиндре двигателя (из-за недостаточной прочности металлической трубки). Таким прибором также невозможно измерять резкие изменения давлений, происходящие в сотые и тысячные доли секунды.

Упомянутые недостатки заставили учёных заняться поисками новой, более совершенной системы манометра, способной измерять и очень слабые и очень большие давления, а также регистрировать процессы, которые происходят в кратчайшие периоды времени.
