Нормированное векторное произведение векторов Vg и ?V дает разность ?vg – ??V, которая после умножения на коэффициент усиления Kst дает сигнал по угловой скорости ориентации .
Эта команда по угловой скорости поступает в ЦАП в виде приращения ?cT, находится разность между командным и измеренным приращением для определения ошибки ориентации.
Таким образом, ?c образуется путем квантования с периодом 2 сек непрерывного интеграла от ?—? и последовательного преобразования в приращения, которые суммируются на интервале в Т сек. Такая комбинация двух периодов квантования и аналогичного интегрирования усложняет задачу учета влияния контура управления траекторией полета на устойчивость ЦАП.
Для упрощения
где F1(?)-преобразование
F2(?) представляет процесс получения угла векторного произведения ?vg – ??V из интеграла (?—?); F1(?) описывает умножение этого угла на коэффициент усиления Kst для получения ?c, последующее интегрирование ?c для получения ?c', образования разности (?—?) автопилотом и ее интегрирование.
Взаимное влияние автопилота и процесса управления траекторией полета проявляется более наглядно с помощью приближенного аналитического метода, заключающегося в добавлении к частотной характеристике разомкнутого контура ЦАП влияния управления траекторией полета.
При этом предполагается, что эффекты транспонирования частот отсутствуют и частотная характеристика F1(?) может быть заменена частотной характеристикой в области реальных частот
а также имеет место
где Кr – коэффициент эффективности управления системы ЖРД-аппарат.
В предположении, что
F2(?) примет вид
Частотная характеристика разомкнутого контура управления траекторией полета может быть представлена в виде
где
В области низких частот, где применима функция Gst(j?), влияние управления траекторией на характеристики разомкнутого контура ЦАП можно аппроксимировать путем прибавления Gst(j?) к единичному коэффициенту обратной связи по углу ориентации
Следует заметить, что выражение H(j?) является хорошей аппроксимацией только для низких значений ?, меньше 0,2 рад/сек. Однако именно этот диапазон частот представляет наибольший интерес при анализе эффектов управления траекторией полета.
Стабилизация корабля Apollo
Необходимость стабилизации
Для стабилизации корабля как твердого тела в ЦАП были приняты следующие значения запасов устойчивости:
Указанные значения критериев устойчивости выбраны в предположении, что коэффициент усиления автопилота автоматически изменяется и компенсирует изменение характеристик цепи ЖРД-аппарат при выгорании топлива.
Для стабилизации корабля при возникновении изгибных колебаний или плескания жидкости в передаточной функции вводятся сомножители, расположенные вблизи от мнимой оси и соответствующих нулей.
Коэффициент усиления разомкнутой системы пропорционален произведению коэффициента усиления фильтра ЦАП Kz и квазистатического коэффициента цепи ЖРД-аппарат Kg, где
– передаточная функция ЖРД-аппарат.(22.26)
Kg зависит от количества топлива и изменяется по мере его выгорания. Эти изменения компенсируются обратнопропорциональным изменением коэффициента Kz, так чтобы общий коэффициент усиления контура оставался неизменным.
Таким образом устойчивость корабля как твердого тела при возникновении изгибных колебаний и плескании жидкости обеспечивается выбором компенсирующего фильтра.
На режиме широкого диапазона работы фильтр обеспечивает стабилизацию корабля от изгибных колебаний путем создания фазового запаздывания на низких частотах и затухания на высоких частотах.
Стабилизация корабля от плескания жидкости осуществляется за счет создания фильтром фазового опережения.
Компенсирующий фильтр обеспечивает стабилизацию корабля за счет фазового запаздывания при изгибных колебаниях с частотами ниже 8,4 рад/сек. При этом запас устойчивости на резонансной частоте составляет 35°.
На режиме широкого диапазона работы обеспечивается стабилизация корабля при возникновении любых плесканий жидкости в баках корабля. Этот случай соответствует номинальным условиям – полному заполнению баков корабля.
Максимальная частота плескания жидкости, при которой обеспечивается стабилизация корабля, составляет 4,075 рад/сек, что на 20% превышает максимум частоты для номинальных условий, равный 3,4 рад/сек.
На режиме узкого диапазона работы фильтр обеспечивает стабилизацию корабля от высокочастотных плесканий жидкости при неполных баках созданием затухания до 57 дб. Стабилизация корабля от частоты плескания жидкости, которая ниже 2,08 рад/сек, осуществляется за счет фазового запаздывания. Затухание изгибных колебаний осуществляется более чем на 100 дб.
Параметры конструкции цифрового автопилота
Для обоих конфигураций летательного аппарата, корабля Apollo и основного блока в ЦАП используется компенсирующий фильтр шестого порядка, состоящий из трех каскадных секций второго порядка.
В ЦАП корабля Apollo используются все 3 секции, на основном блоке только 2. Структура и параметры компенсирующих фильтров ЦАП представлены на рис. 22.4.

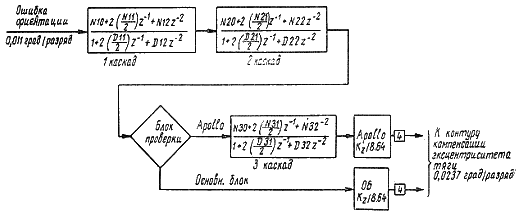

Рис. 22.4. Структурная схема компенсирующего фильтра шестого порядка цифрового автопилота.
