Возьмите толстую медную проволоку и сделайте из нее соленоид, имеющий 15–20 витков. Диаметр соленоида должен быть таким, чтобы в него свободно входил сердечник. Соленоид потребуется для демонстрации электросварки.
Сделайте из тонкого алюминиевого листа кольцо. Удалите с его краев заусенцы напильником с мелкой насечкой и приступайте к демонстрации опытов.
Включите первичную обмотку стола в сеть и поставьте сердечник на стол так, чтобы его нижний конец совпал с одним из концов сердечника первичной катушки трансформатора. Признаком точного совпадения концов будет служить сильное притягивание прямолинейного сердечника к столу.
Налейте
Выключите ток и наденьте на сердечник легкое алюминиевое кольцо, а затем снова включите ток, и кольцо мгновенно взлетит к потолку. Этот опыт наглядно показывает, что магнитное поле вихревого тока в кольце отталкивается от магнитного поля первичной обмотки трансформатора.
Подержите немного кольцо надетым на сердечник, и вы почувствуете, что оно сильно нагревается.
Снимите с сердечника кольцо и наденьте на него соленоид, к концам которого присоедините лампочку от карманного фонаря, и она будет загораться всякий раз, когда вы будете надевать на сердечник соленоид и опускать его на стол. При этом чем ближе вы будете подносить соленоид к столу, точнее — к первичной обмотке трансформатора, тем ярче будет светиться лампочка. Возьмитесь пальцами за кольца соленоида, и вы не почувствуете наличия на них напряжения. Попробуйте накоротко замкнуть концы соленоида, и вы будете наблюдать сильные трески и искры. Это свидетельствует о том, что на соленоиде находится низкое напряжение, но большой величины индукционный ток. Аналогичное явление имеет место при электросварке. Этот опыт дает наглядное представление о принципе работы трансформатора и способе электросварки.
ЭЛЕКТРИФИКАЦИЯ НОВОГОДНЕЙ ЕЛКИ

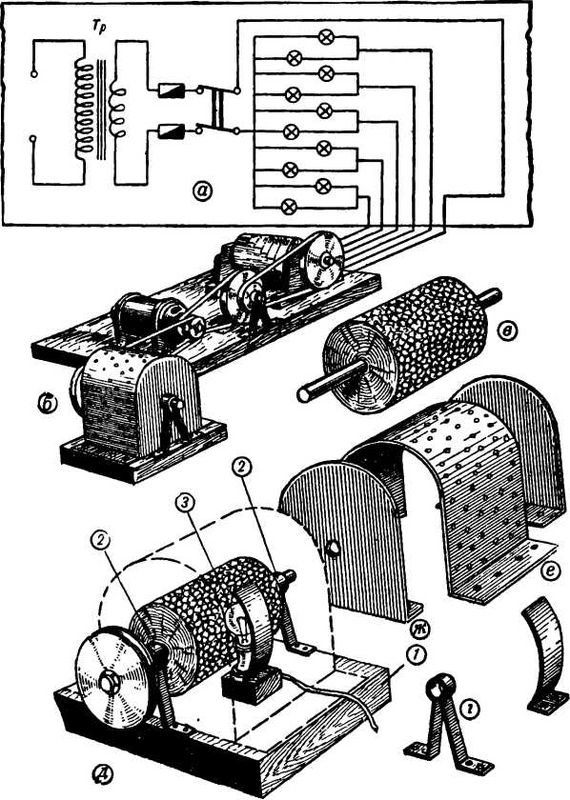

Много радости и удовольствия приносит хорошо украшенная и электрифицированная новогодняя елка. Для нее вы можете сами сделать елочные гирлянды на низкое напряжение. Приобретите достаточное количество автомобильных лампочек на 6 или 12 вольт. Можно брать лампочки от карманного фонаря. Соедините их между собой параллельно гибкими изолированными проводами. Приготовьте 5–6 одинаковых гирлянд и раскрасьте баллоны лампочек разноцветным лаком. Сделайте контактор по описанию, приведенному выше (см. стр. 66), соедините его через редуктор с вентиляторным электродвигателем и включите в цепь контактора гирлянды, расположенные на елке по спирали. Включите электродвигатель, и гирлянды будут поочередно включаться в цепь понижающего трансформатора, создавая свет, как бы бегущий снизу вверх вокруг елки. Схема включения елочных гирлянд в цепь контактора показана на рисунке 65, а.
Рис. 65.
Прибор для искусственного снегопада
Вы можете построить оригинальный прибор, создающий искусственный снегопад. Внешний вид и конструкция его частей показаны на рисунке 65, б.
Отпилите от сухой круглой палки валик, вбейте по его центру две полуоси (рис. 65, в). На одной из них укрепите шкив или шестеренку для соединения с валом электродвигателя. При этом вы можете использовать тот же электродвигатель, который вращает контактор, только вам следует сделать на валу электродвигателя двойной шкив или насадить две зубчатые шестеренки. Раздробите старое зеркало на мелкие кусочки. Чем мельче будут кусочки зеркала, тем лучший эффект вы получите. Наклейте кусочки зеркала по всей поверхности валика, плотно укладывая их друг возле друга, и просушите валик.
Основание прибора сделайте из досок, а стойки — из стальных полос. Из тонкой фанеры или картона согните цилиндр. Наколите шилом по всей поверхности цилиндра мелкие отверстия. Установите валик на основании в стойках. Прикрепите к основанию возле валика электрическую лампочку мощностью 70—100 ватт на высокой подставке и закройте ее защитным козырьком, как показано на рисунке 65, д. Все это накройте цилиндрическим кожухом с дырочками и закрепите его на основании. Кожух с торцов закройте картонными крышками.
Соедините ось валика через редуктор с валом электродвигателя с таким расчетом, чтобы валик прибора вращался медленно. Включите лампочку в сеть — и прибор готов к работе. Когда вращается валик, то отраженный свет от зеркальных кусочков через отверстия цилиндра попадает на потолок и стены комнаты в виде белых снежинок, которые перемещаются по стенам сверху вниз, напоминая настоящий снегопад.
Прибор для автоматического включения елочных гирлянд

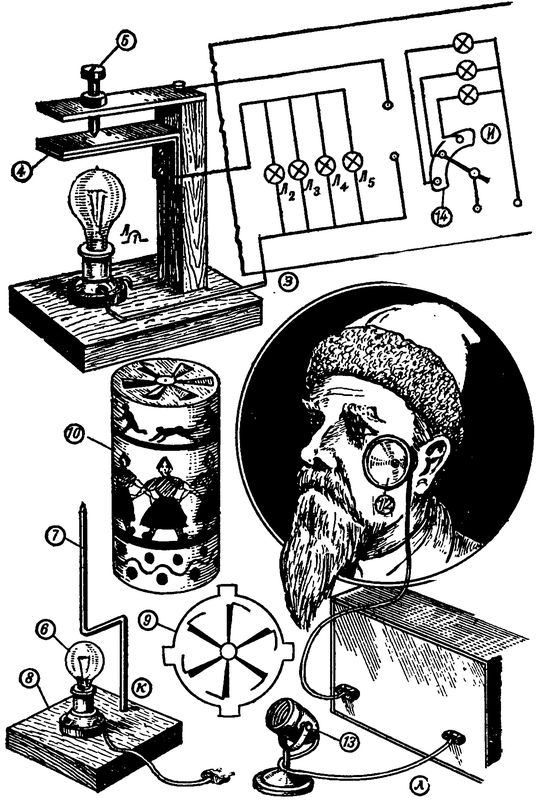

Для автоматического включения и выключения елочных гирлянд, цепей электрифицированных макетов можно изготовить простейшее биметаллическое реле (рис. 65, з), состоящее из биметаллической пластинки и неподвижного контакта.
Наиболее подходящими для изготовления пластинки являются металлы цинк и железо, обладающие различными коэффициентами линейного расширения. Из этих металлов вырежьте две полоски, сложите их вместе, просверлите несколько отверстий по всей длине и склепайте их заклепками.
На деревянном основании укрепите настенный патрон, стойку с контактами и укрепленной биметаллической пластинкой, которая обогревается лампочкой. Когда пластинка нагреется, то отогнется в сторону, размыкая цепь, например елочной гирлянды. В это время выключается и лампочка, обогревающая пластинку. Остыв, пластинка возвращается в первоначальное положение и снова замыкает электрическую цепь, и т. д.
Схема биметаллического реле для автоматического переключения елочных гирлянд показана на рисунке 65, и.
