Электрическую дорогу можно сконструировать в различных вариантах. Ее можно изготовить для движения вперед и назад по прямому пути внутри одних и тех же соленоидов. На конечных пунктах такой дороги ставят возвратные пружины. Вагончик, ударяясь о пружины, получает скорость для обратного движения. Конструкция подобной дороги показана на рисунке 60, в. Такая дорога занимает гораздо меньше места, чем круговая, но зато придется расположить контакты с обеих сторон каждого соленоида так, чтобы вагончик, двигаясь в одну сторону, замыкал по паре контактов с одной стороны каждого соленоида, а возвращаясь обратно,

замыкал контакты, расположенные с другой стороны этих соленоидов.

В этом случае контакты удобнее сделать подвесными. Одну пару контактов, соединенных параллельно, укрепляют на деревянной рейке неподвижно, а другую пару контактов изготавливают из латунной или медной фольги и подвешивают. Неподвижные контакты желательно сделать угольными и расположить их, как показано на рисунке 60, в.

Теперь приступайте к изготовлению дороги. Основание для прямого пути сделайте из сухой толстой доски. Деревянные опоры (столбики) сделайте из сухих реек по форме и размерам, приведенным на рисунке 60, г. Количество опор подбирается практически. Для рельса тщательно обработайте длинную деревянную рейку. Ее можно сделать из коротких реек. После склеивания рейку необходимо выверить и устранить все скосы и извилины ее граней и ребер. Сделав ребра и грани рельса прямыми, необходимо отшлифовать только его верхнюю грань.

Склейте каркас катушек из тонкой фанеры по форме и размерам, показанным на рисунке 60, а. На каждый каркас намотайте обмотку (около 500 витков) изолированным проводом толщиной 0,7–1 миллиметр.

Обмотки соленоидов рассчитаны на низкое напряжение 48–50 вольт, получаемое от понижающего трансформатора. Сначала изготовьте два соленоида. Остальные соленоиды сделайте после изготовления и пробного испытания вагончика. Вагончик состоит из рамы и корпуса (кузова). Внешний вид вагончика показан на рисунке 60, а, конструкция рамы и ее размеры на рисунке 60, д.

Изготовьте две одинаковые пластины из мягкой стали, просверлите в них нужные отверстия. Подберите два шариковых подшипника с внутренним диаметром 4–5 миллиметров (можно взять подшипники других размеров). Изготовьте две оси с резьбой на концах. На оси туго насадите шарикоподшипники (рис. 60, л), которые будут служить колесами вагончика (рис. 60, к). Чтобы вагончик устойчиво двигался, нужно его центр тяжести вынести ниже точек опоры. Для этого к внешним сторонам рамы снизу необходимо прикрепить дополнительные балансовые грузики и сбалансировать раму на рельсе.

Установите рельс горизонтально на опорных столбиках, поставьте на него раму. Если рама будет стоять на рельсе неустойчиво и накренится в какую-либо сторону, следует сточить балансный грузик с той стороны, в которую она накренилась.

Корпус вагончика изготовьте из тонкой жести и придайте ему внешний вид современного автобуса. Готовый корпус установите на раму так, чтобы его можно было легко снять во время балансировки вагончика. После изготовления вагончика приступайте к пробному испытанию.

Установите первый соленоид на основании дороги, поставьте вагончик на рельс вблизи соленоида. Включите ток в соленоид и определите, с какого места вагончик будет получать наибольшую скорость движения. В этом месте, против передней части вагончика перед соленоидом подвесьте контакты, если путь прямой. Для кругового пути отметьте на рельсе места, на которых будут врезаны контакты. Расстояние между соленоидами определите практически, пропуская вагончик через соленоид и замечая место,

где он остановится. Определив расстояние между двумя соленоидами, вам станет ясно, сколько потребуется соленоидов для всей дороги. После изготовления всех частей дороги приступайте к ее сборке.

На основании дороги укрепите опорные столбики при помощи клея. Прикрепите соленоиды к основанию на размеченных местах. Установите подвесные контакты на каждом соленоиде. Пропустите рельс сквозь соленоидные катушки и прикрепите его к опорным столбикам. Соберите электрическую схему дороги по рисунку 60, е или ж и присоедините к контактам искрогасительные конденсаторы с. Монтажные провода проложите под основанием дороги.

Оформление дороги можно сделать в виде метро или туннелей внутри горных перевалов. Чтобы оформить дорогу в виде туннелей, покройте соленоиды сверху «горами», сделанными из папье-маше. Сверху на горы наклейте мох с мелким гравием. Полотно дороги покройте клеем и насыпьте на него мелкий речной песок.

Раскрасьте вагончик — и дорога готова. Вы можете придумать любую конструкцию электрической соленоидной дороги и построить ее по своим чертежам.

«Неуловимая рыбка»

Содержание аттракциона состоит в следующем. На берегу «реки» скопилось большое количество «рыболовов». В «воде» возле камней они видят лакомую добычу— «щуку» с петлей на спине. Задача рыболова состоит в том, чтобы крючком удочки зацепить за петлю и вытащить «щуку» из «воды». Однако как ни стараются они поймать рыбку, их попытки терпят неудачу: крючки отклоняются в сторону от петли. Ее может, поймать только догадливый рыболов, который поймет, в чем тут дело — найдет выключатель и выключит цепь электромагнита, замаскированного на дне реки.

Аттракцион состоит из макета рыбки, удочки с крючком, электромагнита, выключателя, аккумулятора (2–4 вольта) и макета дна реки, на котором устанавливается замаскированный электромагнит и рыбка.

Вы можете сделать рыбку из папье-маше, дерева, картона или из пластилина. На спине рыбки укрепите петлю из медной проволоки, как показано на рисунке 61, а.

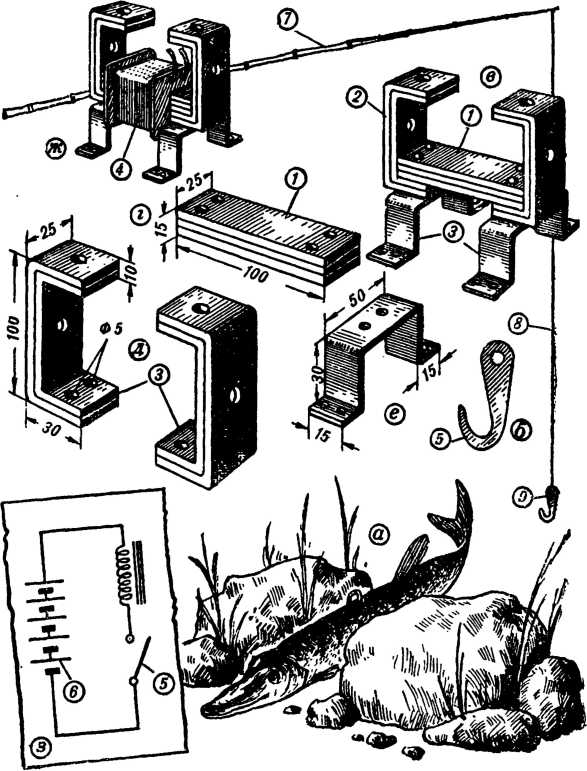

Рис. 61. Устройство аттракциона «Неуловимая рыбка»: 1 — сердечник; 2 — полюсные наконечники; 3 — крепежные лапки; 4 — катушка электромагнита; 5 — выключатель; 6 — батарея элементов Попова или аккумуляторная батарея; 7 — удилище; 8 — леска; 9 — крючок.

В качестве удилища возьмите круглую палочку диаметром 20–30 миллиметров и длиной около 2–3 метров. На конце удилища закрепите при помощи прочной тонкой нитки крючок, сделанный из жести (рис. 61, б). Электромагнит сделайте с составным магнитопроводом, как показано на рисунке 61, в. Сердечник изготовьте из полосок мягкой стали по форме и размерам, показанным на рисунке 61, г. Полюсные наконечники изготовьте в виде стоек с отверстиями на нижних отогнутых концах (рис. 61, д). Крепежные лапки (рис. 61, е) изготовьте из медной, латунной или алюминиевой пластинки. Склейте каркас катушки из тонкой фанеры, просушите его и покройте каким-либо изоляционным лаком. На каркас намотайте 1500 витков обмоточного провода диаметром 0,2–0,5 миллиметра. Припаяйте гибкие выводы к концам обмотки и прикрепите их к катушке нитками.
