Пистолет М1911 «КОЛЬТ»

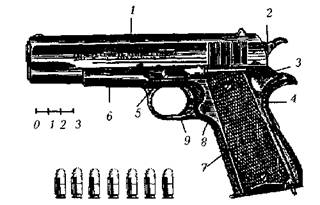

 Рис. 36 Пистолет «Кольт» М1911 А1:

1 — затвор, 2 — курок, 3 — флажковый предохранитель, 4 — автоматический предохранитель, 5 — затворная задержка, 6 — рама, 7 — рукоятка, 8 — кнопка защелки магазина, 9 — спусковой крючок.

В 1911 г. на вооружение Армии США под обозначением М1911 был принят 11,43-мм («калибр.45») пистолет фирмы «Кольт», над схемой которого работал Дж. М. Браунинг. Бельгийская FN предлагала России 9,65-мм

модель этой системы, упоминаемой как «система Браунинга-Кольта». Американский пистолет был модернизирован в 1921 г. — М1911 А1 — и с некоторыми изменениями выпускается до сих пор. 11, 43-мм «Кольт» — один из наиболее распространенных в мире образцов, пример для бесчисленных подражаний.

Автоматика «Кольта» М1911 действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола производится сцеплением боевых выступов ствола и затвора-кожуха. Расцепление их идет при откате за счет снижения ствола серьгой, шарнирно связанной с рамой. Возвратная пружина помещается под стволом в канале рамы. Ударный механизм — курковый, с открытым курком и винтовой боевой пружиной, расположенной в рукоятке. Спусковой механизм включает разобщитель, разъединяющий шептало со спусковой тягой спуска. Флажковый неавтоматический предохранитель в верхнем положении запирает взведенный курок. В задней стенке рукоятки находится автоматический предохранитель. Он запирает спусковую тягу и выключает при охвате рукоятки ладонью. Магазин — однорядный, с отверстиями в боковых стенках. При израсходовании патронов подаватель магазина поднимает затворную задержку. Флажковый предохранитель и затворная задержка имеют единый пружинный стопор, собранный в трубке над рукояткой. Ось затворной задержки служит чекой серьги ствола. Всего конструкция состоит из 39 деталей.

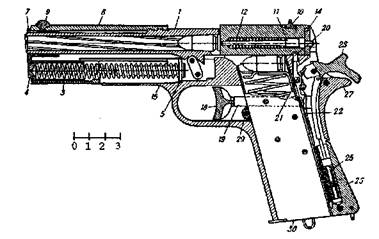

Рис. 37 Разрез пистолета «Кольт» М1911:

1 — ствол, 3 — возвратная пружина, 4 — упорная трубка вовзвратной пружины, 5 — направляющий стержень, 7 — втулка, 8 — затвор, 9 — мушка, 10 — целик, 11–12 — ударник с пружиной, 14 — задвижка, 15 — рама, 18 — спуск, 19 — спусковая тяга, 20 — разобщитель, 21 — спусковой рычаг, 22 — спусковая пружина, 23 — курок, 25 — боевая пружина, 26 — задвижка рукоятки, 27 — автоматический предохранитель, 29 — защелка магазина, 30 — магазин.

«Кольт 45-го калибра» — мощный пистолет с высоким останавливающим действием пули. Однако это потребовало довольно больших габаритов и веса.

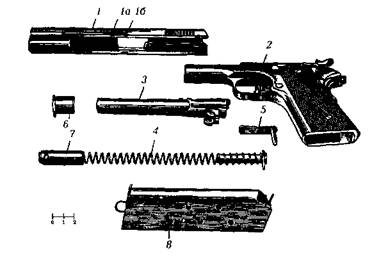

 Рис. 38 Неполная разборка пистолета «Кольт» М1911А1:

1 — затвор, 1а — большой вырез затвора, 16 — малый вырез затвора,2 — рама, 3 — ствол с серьгой, 4 — возвратная пружина, 5 — затворная задержка, 6 — втулка, 7 — направляющая трубка, 8 — магазин.

Неполная разборка:

1. Вынуть магазин, нажав на головку его защелки с левой стороны.

2. Отделить затвор-кожух: отвести затвор назад настолько, чтобы головка затворной задержки совместилась с малым выступом на кожухе; вынуть затворную задержку и, придерживая возвратную пружину, отделить затвор от рамки.

3. Отделить возвратную пружину.

4. Вынуть направляющую трубку и муфту. Вынуть ствол вперед из затвора-кожуха.

Сборку производить в обратном порядке.

«Маузеры»

В 1893 г. Федерле — директор завода братьев Маузер разработал автоматический пистолет, запатентованный

на имя П.Маузера в 1895 г. в Германии и в 1896 г. в Великобритании. С 1897 г. начался выпуск этой модели под обозначением К-96. Пистолет неоднократно модернизировался. Наиболее известными стали его 7,63-мм модели обр.1908 и 1912 («классический тип») годов. Популярный на «свободном» оружейном рынке, на вооружение пистолет «Маузер» поступил только во время войны. С 1916 г. выпускалась его 9-мм модель (с цифрой «9» на щечках рукоятки). В Русской армии пистолеты Маузера имелись как покупные и как трофеи.

Автоматика «Маузера» действовала за счет отдачи ствола с коротким его ходом. Запирание канала ствола затвором производилось качающейся в вертикальной плоскости личинкой, с двумя выступами для сцепления с затвором, с выступом снизу для взаимодействий с рамой. Возвратная пружина располагалась в затворе.

Ударный механизм — куркового типа, с открытым курком и винтовой боевой пружиной, помещенной в раме. Слева от курка виден рычаг предохранителя, который в поднятом положении запирает взведенный или спущенный курок. Выбрасыватель устанавливался открыто.

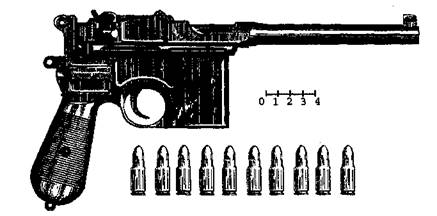

 Рис. 39 Пистолет «Маузер» К-96 выпуска 1912 г.

Характерной особенностью конструкции был постоянный магазин, размещенный «по-винтовочному» — перед спусковой скобой. Магазин снаряжался сверху из обоймы при открытом затворе. Прицел — секторный, насеченный до 1000 м. Конструкция включала 40 деталей. На задней части рукоятки имелись пазы для присоединения деревянной кобуры-приклада. В сочетании с относительно мощным патроном и большой длиной ствола это придавало «Маузеру» свойства своеобразного карабина. Хотя дальность в 1000 м не соответствовала реальным возможностям пистолета по точности и кучности стрельбы, эффективная стрельба на 500 м была вполне возможна. На дальности 100 м радиус рассеивания составлял 0,15 м — высокий показатель. Кобура-приклад переносилась на узком плечевом ремне, имела кармашек с отверткой, для разборки пистолета.

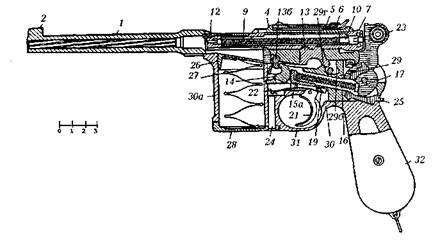

 Рис. 40 Разрез пистолета «Маузер» К-96:

1 — ствол, 2 — мушка, 4-5-6 — прицел, 7 — затвор, 9 — возвратная пружина, 10 — ударник, 13 — запирающая личинка, 136 — палец личинки, 14 — серьга, 15а — разобщитель, 16 — боевая пружина, 17 — направляющий стержень, 19 — спусковая тяга, 23 — курок, 24 — защелка крышки магазина, 25 — защелка рамы, 26 — подаватель магазина, 27 — пружина подавателя, 28 — крышка магазина, 29 — рама, 296 — отпирающий скос рамы, 29 г — запирающий выступ рамы, 30 — магазинно-спусковая коробка, 30а — магазин, 31 — спусковая скоба, 32 — рукоятка.

Благодаря прикладу-кобуре «Маузер» привлекал в России немалое внимание. Ведь мощными пистолетами предполагалось вооружать «команды, которым по роду службы винтовка является обременительным оружием». Так, Воздухоплавательная часть Главного Управления Генерального Штаба уже в 1913 г. приняла пистолеты Маузера «как принадлежность аэропланов» и подумывала также о снабжении ими нижних чинов вместо карабинов. На каждый пистолет полагалось 200 патронов. Закупленные в 1915-16 гг. «Маузеры» отпускались «специальным частям: авиационным, автомобильным, мотоциклетным». В России пистолет именовался часто «Маузером N 2», или «Маузером в колодке». Пистолеты «Маузер» К-96 — как «пистолеты-карабины» — пользовались популярностью в РККА в годы гражданской войны и после нее, применялись и во время Великой Отечественной войны.
