Пистолет и револьвер в России

Федосеев Семен Леонидович

На основе ПМ было создано оружие специального назначения ПБ («пистолет бесшумный») с т. н. «интегрированным» глушителем звука выстрела. Цилиндрический глушитель расположен вокруг ствола и выполнен с ним заодно. Ствол с глушителем крепится на рамке прерывчатой резьбой (у ПМ — штифтом и тугой посадкой), мушка закреплена на глушителе. ПБ снабжен специальным затвором.

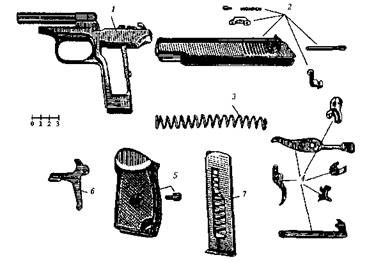

 Рис. 14 Разборка пистолета ПМ:

1 — рама со стволом и спусковой скобой, 2 — затвор с ударником, выбрасывателем и предохранителем, 3 — возвратная пружина, 4 — ударно-спусковой механизм, 5 — щечки рукоятки, 6 — затворная задержка с отражателем, 7 — магазин.

Неполная разборка

1,Вынуть магазин, отведя назад его защелку. Проверить, нет ли в патроннике патрона:

опустить вниз флажок предохранителя, отвести затвор в заднее положение и поставить на затворную задержку, осмотреть патронник; отпустить затвор с затворной задержки.

2. Отделить затвор от рамки: оттянуть вниз спусковую скобу и, перекосив ее слегка влево, упереть в рамку; отвести затвор назад и, приподняв его задний конец, дать возможность продвинуться вперед; отделить затвор от рамки и поставить на место спусковую скобу.

3. Снять со ствола возвратную пружину.

Сборку производить в обратном порядке.

Калибр	9 мм
Патрон	9х 18
Вес оружия: без патронов	0,73 кг
со снаряженным магазином	0,81 кг
Длина оружия	61 мм
Длина ствола	93 мм
Высота оружия	26,75 мм
Число нарезов	4
Vo пули	315 м/с
Ео пули	303 Дж
Система автоматики	отдача свободного затвора
Скорострельность боевая	30 выстр./мин
Режимы огня	одиночный
Прицельная дальность	5 0 м
Емкость магазина	8 патронов
Направление выброса гильзы	вправо, вверх, назад
Радиус рассеиванияна дальности 50 м	0,16 м

Пистолет АПС

Одновременно с ПМ на вооружение Советской Армии поступил 9-мм автоматический пистолет АПС конструкции И.Я.Стечкина.

Автоматический пистолет был темой дипломного проекта Стечкина, и после окончания Тульского механического института конструктору была поручена разработка автоматического пистолета под 9-мм патрон. В это же время С.Г.Симоновым был разработан 9-мм пистолет-пулемет ППС-10-П-50, отличавшийся компактностью. Но на пистолеты-пулеметы в нашей стране махнули рукой в послевоенные годы и вернулись к ним только сейчас. Интерес к пистолетам, стреляющим очередями, проявился в России давно: еще в 1906–1907 гг. в Офицерской стрелковой школе делались попытки

снабдить переводчиками для непрерывной стрельбы пистолеты Люгера-Борхардта («Парабеллум») и Маузера. В 1929 г. длинноствольный 7,62-мм автоматический пистолет показал Ф.В.Токарев. Большой интерес в нашей стране проявляли к автоматическим пистолетам «Астра 901» и «Маузер-712». Автоматика АПС («автоматического пистолета Стечкина») действует за счет отдачи свободного затвора. Пистолет построен по той же схеме, что и ПМ: похожий кожух-затвор, полностью охватывающий ствол, обтекаемые формы. Возвратная пружина затвора также надета на ствол. Но в целом это отличная от ПМ конструкция.

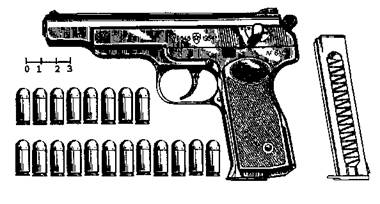

 Рис. 15

Автоматический пистолет АПС обр. 1951 г.

Ударный механизм — курковый, с открытым курком (имеет боевой и предохранительный взводы), винтовой боевой пружиной и изогнутой тягой курка, расположенными в рукоятке позади магазина. Там же смонтирован механизм замедления темпа стрельбы. Он включает передающий рычаг и замедлитель с пружиной вертикального хода. При движении затвора назад и вперед замедлитель отбирает у него энергию, увеличивая время цикла автоматики. Этим повышена устойчивость оружия при стрельбе очередями и кучность стрельбы.

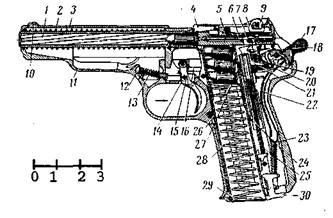

Рис. 16 Разрез пистолета АПС:

1 — ствол, 2 — возвратная пружина, 3 — затвор, 4 — выбрасыватель, 5 — пружина выбрасывателя, 6 — ударник, 7 — переводчик-предохранитель, 8 — прицельная планка, 9 — установочный барабанчик, 10- мушка, 11 — рама, 12 — стопор, 13 — пружина стопора, 14 — спусковой крючок, 15 — пружина спускового крючка, 16 — спусковая тяга, 17 — курок, 18 — шептало, 19 — пружина шептала, 20 — разобщитель, 21 — затворная задержка, 22 — толкатель, 23 — боевая пружина, 24 — замедлитель, 25 — пружина замедлителя, 26 — корпус магазина, 27 — подаватель, 28 — пружина подавателя, 29 — крышка магазина, 30 — защелка магазина.

При нажиме на спуск тяга приподнимает разобщитель. Тот поворачивает шептало, освобождающее курок. Затвор при отходе опускает разобщитель, выводя его из зацепления с щепталом. Спусковой механизм допускает ведение одиночного и непрерывного огня. Флажковый предохранитель служит также и переключателем режимов огня. При автоматической стрельбе («авт») замедлитель может подняться в крайнее верхнее положение, но только при запертом положении затвора. Поднимаясь, замедлитель выступом подталкивает спусковую тягу, а вместе с ней и разобщитель, поворачивающий шептало. Иными словами, замедлитель играет роль автоспуска. При отпускании спускового крючка спусковая тяга перестает взаимодействовать с замедлителем. При положении «пр» предохранитель удерживает ударник в крайнем заднем положении, поворотом шептала запирает курок, а своим ребром сцепляет затвор с рамкой. За счет взаимодействия конца спусковой тяги с выступом курка возможна стрельба самовзводом.

Выбрасыватель закреплен открыто в пазу затвора. Наклон рукоятки — 100 градусов. Магазин на 20 патронов, с шахматным их расположением, не выступает за пределы рукоятки. Боковые стенки магазина — с окнами. Вслед за последним выстрелом подаватель магазина поднимает затворную задержку, останавливающую затвор в заднем положении. Отросток затворной задержки служит отражателем стреляной гильзы. АПС также свойственна многофункциональность деталей: замедлитель служит автоспуском, боевая пружина — пружиной защелки магазина, пружина выбрасывателя — пружиной фиксатора переводчика-предохранителя и т. д. На затворе-кожухе смонтирован секторный прицел с кулачковым регулятором, рассчитанный на дальности стрельбы 25, 50, 100 и 200 м. Жесткая деревянная или пластмассовая кобура-приклад, примыкаемая сзади к рукоятке оружия, повышает его устойчивость при ведении непрерывного огня. Кобура имеет откидываемую на петле крышку с пружиной внутри — для фиксации пистолета в кобуре. Рукоятка пистолета помещается в вырезе кобуры, что — вместе с кнопочной защелкой — сокращает время на извлечение оружия. Четыре запасных магазина носятся в подсумке.

 Рис. 17 Разборка пистолета АПС:

1 — рама со стволом, 2 — остов рукоятки, 3 — спусковая скоба, 4 — затвор с ударником, выбрасывателем и переводчиком-предохранителем, 5 — части ударно-спускового механизма, 6 — части, механизма замедления темпа стрельбы, 7 — возвратная пружина, 8 — затворная задержка, 9 — щечки рукоятки с винтом, 10 — магазин.

В конструкции 35 деталей, из них 4 — в магазине. Пистолеты ранних и поздних выпусков отличаются незначительно — в основном деталями замедлителя и рукоятки, формой пазов для крепления кобуры-приклада. Удлинение ствола до 140 мм (около 15,5 калибра) отчасти компенсировало слабость патрона и позволило добиться хорошей точности и кучности стрельбы из АПС. Оружие просто в освоении, удобно в боевом обращении. АПС вооружались экипажи боевых машин, офицеры, сержанты и солдаты отдельных специальностей. Родство конструктивных черт и порядка сборки-разборки с ПМ упрощало освоение пистолетов. АПС относится уже к образцам оружия, промежуточным между пистолетами и пистолетами-пулеметами. Оружие такого рода подходит для вооружения личного состава некоторых специальных подразделений, летчиков и т. п. Однако отношение к АПС, как к «чисто» пистолету, к тому же слишком тяжелому, и неудобства, связанные с переноской в жесткой кобуре, обрекли его на снятие с производства.
