Особенности кинематической схемы
Принцип действия автоматики – отдача свободного затвора. Использование боеприпасов умеренной мощности позволило реализовать в пистолете принцип инерционного запирания за счет массы затвора.
Наиболее характерной чертой пистолетов ПП/ППК является самовзводный ударно-спусковой механизм. При нажатии на спусковой крючок спусковая тяга поворачивает шептало, которое, в свою очередь, взводит курок (при стрельбе самовзводом). При этом шептало воздействует на специальную подпружиненную собачку самовзвода, смонтированную на оси в передней части курка. Возвратная пружина охватывает ствол. В стволе выполнено шесть правосторонних нарезов. Боевая пружина воздействует
Еще одна особенность этих пистолетов – указатель наличия патрона в патроннике, представляющий собой зафиксированный пружиной стержень, расположенный внутри затвора над ударником, одним концом выходящий в патронник, а другим – в отверстие в задней части затвора над курком; при наличии в стволе патрона указатель выступает, сигнализируя об этом стрелку.
Магазин с однорядным расположением патронов фиксируется защелкой в основании рукоятки; для извлечения магазина необходимо нажать кнопку фиксатора с левой стороны рамы. Широкое распространение получил пластмассовый фигурный выступ крышки магазина, способствующий лучшему удержанию пистолета в руке стрелка.
Порядок неполной разборки такой же, как и пистолета Макарова (есть мнение, что и разработка ПМ велась «под влиянием» конструктивных особенностей ПП/ППК).
Пистолеты ПП/ППК получили широкое распространение во всем мире и до настоящего времени состоят на вооружении правоохранительных органов многих стран. Они стали прототипом для ряда современных образцов оружия и просто производились и производятся без изменений многими оружейными фирмами в разных странах (США, Болгарии, Франции, Турции и т.д.).
После Второй Мировой войны появился модернизированный Вальтер ПП под патрон 9х18 Super, получивший название ПП Супер.
Пистолет получил затворную задержку, его формы стали более эргономичными. Прицельные приспособления рассчитаны на дистанцию 40 м. Пистолет состоит на вооружении полиции во многих странах мира.
Обладая феноменальной надежностью, простотой, умеренной (но вовсе не малой) мощностью, безопасностью, хорошей эргономикой и малыми габаритами, пистолеты ПП, а особенно ППК являются идеальным оружием самообороны.
Впечатления эксперта по стрельбе
Популярность этой модели оружия в большей степени обусловлена кинематографом, чем его реальными достоинствами. Он неудобно лежит в руке из-за тонкой и короткой рукоятки, что особенно почувствуют обладатели крупных ладоней. По этой же причине больше подходит как оружие самообороны для женщин. Желательно использовать на очень коротких дистанциях – почти в упор. На более длинных дистанциях имеется большой разброс. Высок процентов отказов – в самый неподходящий момент может отказать во время стрельбы.
Пистолет Вальтер П-38
Еще один получивший мировую известность пистолет фирмы «Вальтер» – П-38.

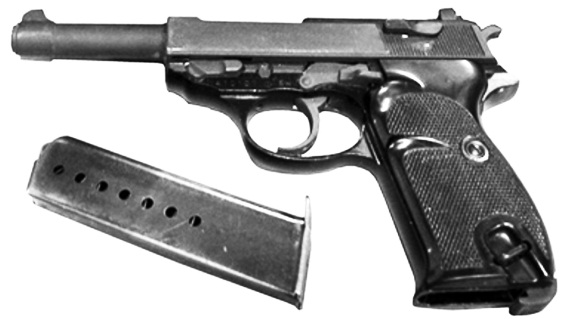

Рис. 17. Пистолет Вальтер П-38
В середине 30-х годов XX века Германия разорвала Версальский договор и активно вооружалась. Вермахт нуждался в современном армейском пистолете взамен надежного, эффективного, но недостаточно технологичного и морально устаревшего Парабеллума.
Вальтер П-38 был принят на вооружение в 1938 году, прошел всю Вторую Мировую войну, зарекомендовав себя с наилучшей стороны. После войны состоял на вооружении армий ГДР и ФРГ (был модернизирован, получив алюминиевую рамку и название П-1). Копировался в США, Японии, Франции и других странах, а многие технические решения, реализованные в нем, были использованы
В настоящее время, вытесненный в большинстве армий более современным оружием, этот пистолет широко применяется во всем мире в качестве полицейского и гражданского оружия, причем на гражданском рынке он предлагается под своим первым названием – П-38.

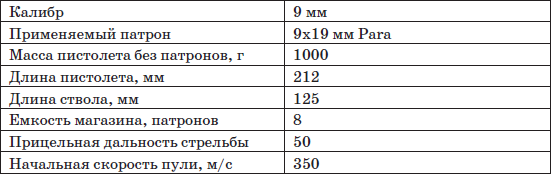

Основные тактико-технические характеристики:
Особенности кинематической схемы
Работа автоматики пистолета построена на принципе использования энергии отдачи при коротком ходе ствола. Запирание ствола осуществляется при помощи личинки, установленной в приливе в нижней части ствола, которая, поворачиваясь в вертикальной плоскости, сцепляет подвижный ствол и затвор, при этом боевые выступы личинки заходят в соответствующие вырезы затвора. Ударно-спусковой механизм позволяет вести стрельбу самовзводом (П-38 – первый в мире «большой» армейский пистолет под достаточно мощный патрон со самовзводным ударно-спусковым механизмом).

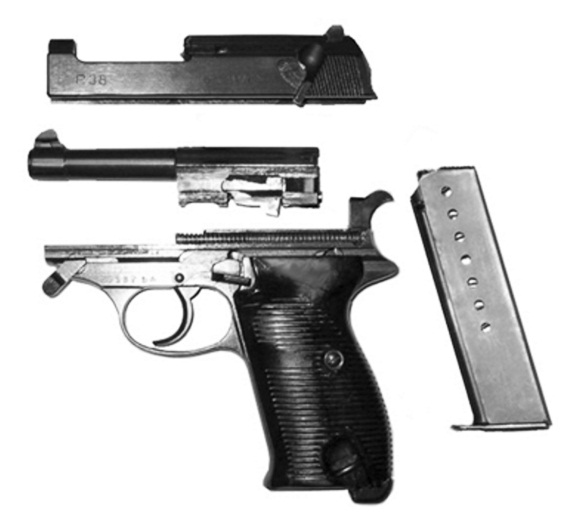

Рис. 18. Неполная разборка пистолета Вальтер П-38
Из особенностей конструкции следует отметить следующие: для стрельбы самовзводом на курке имеется собачка самовзвода (как на Вальтере ПП); пистолет имеет две возвратные пружины, расположенные на направляющих стержнях в желобах в верхней части рамки; ствол фиксируется на рамке ствольной задержкой; в верхней части затвора имеется указатель наличия патрона в патроннике (работает аналогично указателю в Вальтере ПП); полость затвора закрывается сверху крышкой; флажковый предохранитель блокирует ударник и курок (ограничитель поворота курка опускается и не дает последнему повернуться); спусковая тяга расположена снаружи, на правой стенке рамки; прицельные приспособления постоянные; магазин на восемь патронов с однорядным их расположением; защелка магазина расположенная в основании рукоятки, является нижним продолжением толкателя курка.
После выстрела действующие на дно гильзы пороховые газы вызывают движение ствола и сцепленного с ним затвора назад. При подходе ствола к упору на рамке, ограничивающему его ход, отпирающий стержень, расположенный под патронником в специальном канале, опускает личинку, осуществляя отпирание. Дальнейший откат затвора происходит по инерции, при этом сжимаются возвратные пружины, стрелянная гильза , ударившись об отражатель, удаляется через окно затвора, курок взводится и становится на боевой взвод. Специального разобщителя в конструкции не предусмотрено. Взаимодействуя с поверхностью затвора, спусковая тяга опускается вниз, осуществляя разобщение с шепталом. Движение затвора происходит до удара об ограничитель хода. После расходования всех патронов в магазине затворная задержка останавливает затвор в заднем положении.
Для неполной разборки пистолета необходимо извлечь магазин, и, отведя затвор в крайнее заднее положение, убедиться в отсутствии патрона в патроннике. Повернуть ствольную задержку флажком вперед и отделить ствол и затвор от рамки. Разъединить ствол и затвор (для чего нажать на отпирающий стержень), отделить от ствола запирающую личинку и отпирающий стержень. Отделить от рамки возвратные пружины с направляющими стержнями. При необходимости отделить щечки рукоятки, открутив крепежный винт. Неполная разборка завершена. Сборка производится в обратном порядке.
