Отметим основные особенности конструкции.
Ствол качающийся, рядом с казенным срезом в нижней части имеет прилив для серьги, в верхней – два боевых упора. Во время выстрела ствол качается на серьге, осуществляя отпирание ствола. В канале ствола выполнено шесть нарезов.
Возвратная пружина не охватывает ствол, а располагается под ним, в специальной трубке на направляющем стержне. Вообще такое расположение возвратной пружины под стволом или над ним (в некоторых ранних образцах) характерно для большинства пистолетов Браунинга.
Отражатель – неподвижная деталь, смонтированная в левой нижней части рамки.
Спереди затвор
Затворная задержка и неавтоматический предохранитель фиксируются общей пружиной. Ось заторной задержки одновременно является осью серьги ствола.
Ударно-спусковой механизм состоит из спускового крючка со спусковой тягой, выполненных в виде одной детали, шептала, разобщителя, трехперой спусковой пружины, курка с предохранительным и боевым взводами, боевой пружины на направляющем стержне, толкателя курка и ударника. Левое перо спусковой пружины воздействует на шептало, среднее – на разобщитель, правое – на автоматический предохранитель. Боевая пружина размещается в канале, проходящем во вкладыше, выполняющем также роль задней стенки рукоятки, воздействует на курок посредством толкателя. Разобщитель взаимодействует с выемом затвора верхней своей частью и с выступами шептала – нижней. Когда выстрел произведен и стрелок освобождает спусковой крючок, разобщитель поворачивается под действием среднего пера спусковой пружины и, воздействуя на спусковую тягу, возвращает спусковой крючок в переднее положение.

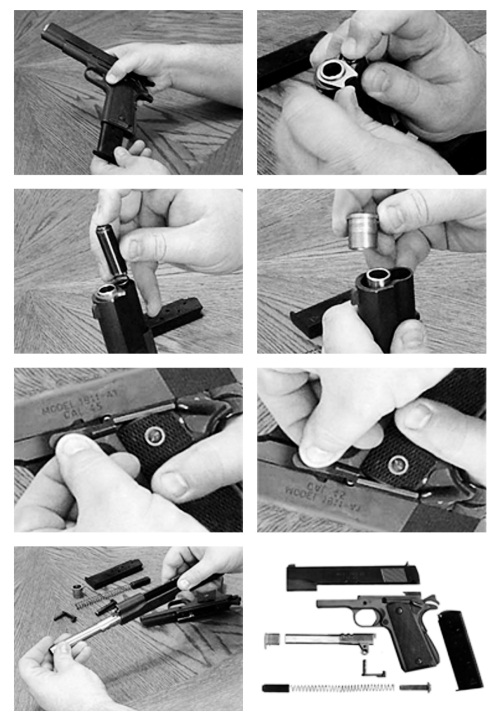

Рис. 8. Неполная разборка пистолета Кольт М1911
Неавтоматический предохранитель флажкового типа может быть поставлен в положение «предохранение» (повернут вверх) только при взведенном курке. При этом блокируются шептало с курком и осуществляется зацепление затвора с рамой, таким образом исключается возможность его взведения. Автоматический предохранитель, подпружиненный правым пером спусковой пружины, располагается на одной оси с неавтоматическим. В положении «предохранение», т.е. когда рука стрелка не охватывает рукоятку, он блокирует спусковую тягу.
Пистолет имеет коробчатый магазин с однорядным расположением патронов. Защелка магазина с пружинным фиксатором находится в рукоятке в основании предохранительной скобы.
Для подготовки пистолета к стрельбе необходимо выполнить обычный набор операций: вставить в рукоятку снаряженный патронами магазин до его фиксации, отвести и отпустить затвор, дослав затвор в патронник и взведя курок. Выстрел возможен только в том случае, когда рука стрелка плотно охватывает рукоятку, выводя автоматический предохранитель из положения «предохранение».
По израсходовании всех патронов подаватель магазина приподнимает затворную задержку, которая своим выступом заходит
Неполная разборка пистолета осуществляется в следующем порядке:
1. Нажав кнопку защелки магазина, извлечь его из рукоятки.
2. Отведя затвор назад, убедиться в отсутствии патрона в патроннике.
3. Повернуть вправо муфту ствола, для чего утопить трубку возвратной пружины.
4. Отделить возвратную пружину вместе с трубкой.
5. Повернуть муфту ствола влево и отделить ее.
6. Отвести затвор назад до совпадения его выреза с выступом затворной задержки и, сдвинув ее влево, отделить от рамки.
7. Сдвинув затвор со стволом и серьгой вперед, отделить их от рамки (ось затворной задержки одновременно является осью серьги).
8. Отделить направляющий стержень возвратной пружины.
9. Разъединить ствол и затвор.
Сборка пистолета производится в обратном порядке.
Впечатления эксперта по стрельбе
Кольт М1911, хотя и создан столетие назад, и сегодня остается превосходным оружием. Если говорить о его употреблении в качестве оружия самозащиты, то необходимо отметить следующее: пуля основного боеприпаса пистолета, .45 АКП, обладает прекрасным останавливающим действием, благодаря большой массе и калибру, и относительно безопасна для третьих лиц (в результате рикошета), благодаря малой скорости. Однако эффективный огонь из столь мощного и тяжелого оружия, да еще в стрессовой ситуации, требует определенных навыков и регулярной стрелковой практики.
Клоны Кольта м 1911 и их развитие
Star (Испания)

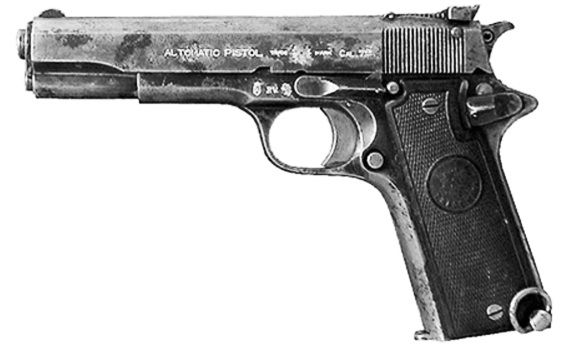

Рис. 9. Пистолет Star A (Испания, 1926)

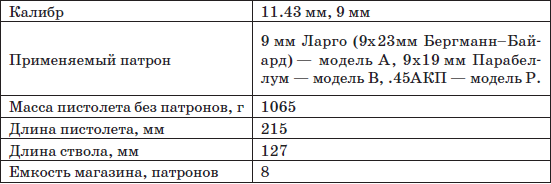

Основные тактико-технические характеристики:
Начиная с начала 1920-х годов Bonifacio Echeverria, SA (Испания), начала выпуск пистолетов, основанных на конструкции американского пистолета Colt M1911. Пистолеты эти в большей или меньшей степени повторяли оригинал, и в основном выпускались под патроны калибра 9 мм Ларго (9х23 мм Бергманн-Байард) или 9х19 мм Парабеллум, а также и под .45АКП (последние предназначались в основном для экспорта в Южную и Северную Америки).
Под патрон 9 мм Ларго выпускались пистолеты Star A и A Super, под патрон 9х19 мм – Star B, B Super и BM, под .45АКП – Star P. Выпуск пистолетов моделей А, В и Р был начат еще до Второй Мировой войны, и некоторое количество пистолетов Star В было поставлено в гитлеровскую Германию. Пистолеты Star A состояли на вооружении Испанской армии.
В 1946 году был начат выпуск пистолетов A Super и B Super, отличавшихся от моделей А и В только измененной схемой запирания ствола. Их выпуск продолжался до середины 1960-х годов, а пистолеты модели B Super состояли на вооружении в Испании до начала 1990-х годов.
