В Excel используются два типа поверхностных диаграмм – поверхностная и контурная, представляющие собой как бы горизонтальный срез поверхности, в котором интервалы значений представлены цветами легенды. Каждый из типов имеет дополнительный вид – проволочную диаграмму (без цветовой окраски).
Пузырьковые диаграммы – еще одна вариация точечной диаграммы с расширением возможностей. На этот раз расширение выступает в виде пузырька) (преобразованной точки), размер которой здесь является дополнительной характеристикой представляемых данных. Таким образом, пузырьковая диаграмма позволяет добавить к точечной диаграмме еще один набор данных, показывающий зависимость выбранного
Лепестковая диаграмма позволяет создать сравнительное представление о значениях нескольких однотипных рядов в выборке. Для этого она имеет по отдельной оси для каждой из выбранных категорий, причем все оси выходят из центра. В результате получается квадратура круга – криволинейная фигура, стремящаяся к форме круга, которая и достигается при условии равенства значений во всех представленных в выборке рядах.
В сущности, лепестковая диаграмма – это тот же график, но представленный в полярной, угловой системе координат, основанной на изменении значений угла наклона к основной оси. В таком представлении каждая линия является фактически вектором, и поэтому лепестковая диаграмма – превосходная форма для сравнительной оценки тенденций, т. е. обработки применения функции «Тенденция» либо к нескольким связанным массивам, либо к одному массиву, но при разных условиях (например, с разными временными параметрами).
Круговые и кольцевые диаграммы образуют еще одну пару диаграмм Excel.
Такие диаграммы используются для отображения долевого вклада внутри выборки (круговые) или наборов данных (кольцевые). Надо отметить, что круговая диаграмма скорее вспомогательный инструмент, дополняющий нормированную гистограмму, иллюстрирующий отношения внутри категорий основной диаграммы, роль которой обычно и выполняет нормированная гистограмма.
Круговая диаграмма разделяется на два типа (круговую и разрезанную круговую), каждый из которых имеет три схожих между собой вида – просту, объемную и вторичную диаграмму. Вторичная разрезанная кольцевая диаграмма фактически представляет собой сочетание круговой диаграммы и гистограммы, в которую по выбору пользователя вынесена часть значений (рис. 2).
Кольцевая диаграмма представляет собой вариант круговой диаграммы, в котором может быть представлено более одного набора данных. По виду она схожа с круговой диаграммой, но не имеет заполненной центральной части (круга), что, собственно, и позволяет создать не одно, а несколько представлений. Это удобно для представления структур данных, организованных иерархически в виде системы концентрических колец. Кольцевая диаграмма бывает всего двух видов: обычная и разделенная.

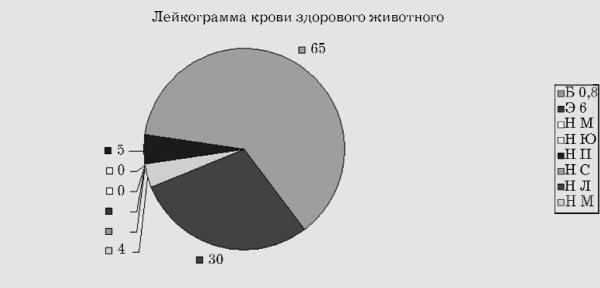

Рис. 2. Лейкограмма крови здорового животного на круговой диаграмме.
Последняя разновидность диаграмм Excel – диаграммы в виде цилиндра, конуса и пирамиды. Они представляют собой просто подобие гистограммы, практически не имеющее отличий от исходного типа. В сущности, все эти виды диаграмм есть просто гистограммы со столбцами в виде цилиндров, конусов или пирамид. Их свойства, назначение и состав такие же, как и у гистограмм, с той лишь разницей, что они совмещают в себе стандартные диаграммы с линейчатыми и не имеют трехмерного представления.
Структура диаграмм (элементы диаграмм)
Рассказ о работе с диаграммами начнем с того, что вернемся к началу предыдущего раздела и вспомним структуру представления данных на диаграмме.
Итак, представление данных на диаграмме имеет свою структуру.
А какова структура самой диаграммы?
Все разнообразие видов диаграмм Excel имеет одну и ту же структуру, отображаемую в раскрывающемся списке поля «Элементы диаграммы» панели инструментов «Диаграммы», с помощью которой можно построить диаграмму без «Мастера диаграмм» (моментально) и которая позволяет управлять процедурами настройки и редактирования готовых диаграмм.
Не нужно путать с панелью инструментов «Диаграмма», не имеющей никакого отношения к диаграммам Excel.
Рассмотрим подробнее и сам инструмент, и его список.
Панель «Диаграммы» активируется каждый раз, когда пользователь выделяет диаграмму. Поле «Элементы диаграмм» – первый инструмент на этой панели. Он представляет собой раскрывающийся список, содержащий перечень элементов выделенной диаграммы. Все диаграммы Excel разные, и состав списка тоже бывает разным. Неизменной остается сама процедура: для того чтобы получить доступ к редактированию элемента диаграммы, надо сначала его выделить в списке «Элементы диаграммы».
Вот из каких элементов обычно состоит диаграмма Excel.
Ось категорий.
Один из основных элементов, формирующих координатное пространство диаграммы, – это ось категорий, на которой показаны категории диаграммы. Это ось Х, горизонтальная ось диаграммы, метками которой являются названия категорий.
Название категории.
Название категории – это, собственно, и есть метка оси категорий. Названия категорий – очень важный элемент диаграммы, от которого фактически зависит все представление данных на диаграмме. Вот, например, таблица данных состояния животного, в которой собраны данные по температуре животного (рис. 3).
Рис. 3. Данные состояния животного (температура).
Значения температуры определяется дважды в день – утром и вечером. Цель таблицы – представление зависимости изменения температуры от времени и дня недели.
Стандартный выбор меток, предлагаемый «Мастером диаграмм» по умолчанию, состоит в выборе в качестве меток первого столбца (строки): «Утро» и «Вечер» при построении по строкам и 1, 2, 3... – при построении по столбцам. В этом случае получается диаграмма следующего вида, представленная на рисунке 4.

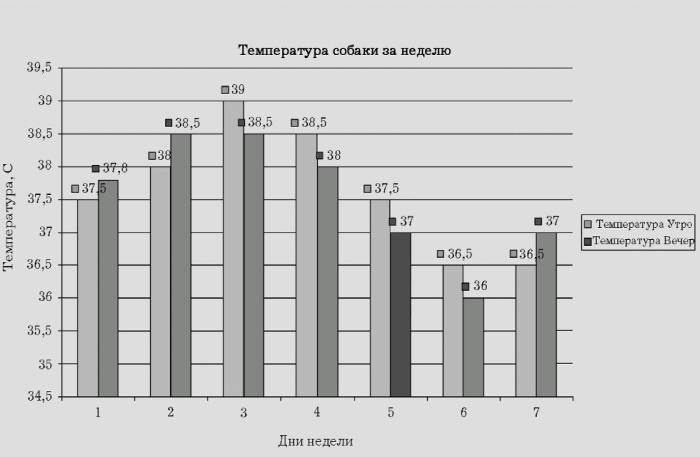

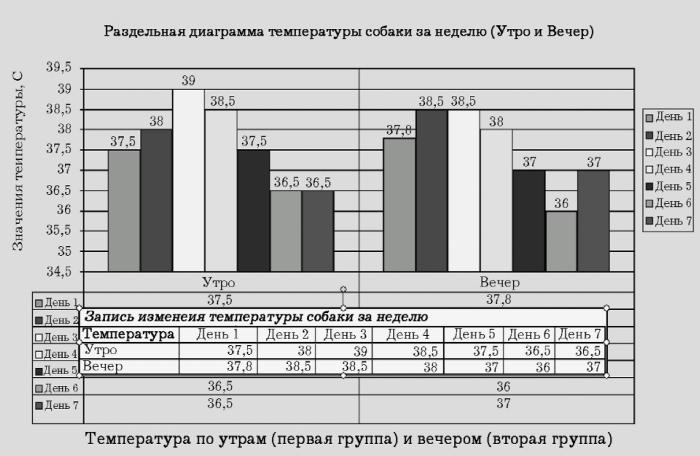

Рис. 4. Стандартный выбор названий категорий: дни недели обозначены номерами.
Но такая диаграмма отображает только значения температуры в определенный день недели по порядку, тогда как цель построения диаграммы – представление зависимости изменения температуры от времени и дня недели, а не сравнение их величин, т. е. в качестве категорий должно выступать не порядковое число, а день недели. Температура здесь должна быть представлена не как набор значений, а как набор категорий, т. е. в качестве меток надо выбрать не столбец с названиями категорий, в каждой из которых ставка будет иметь свое значение, а набор значений, каждое из которых станет категорией, т. е. меткой на оси категорий. Для этого на втором шаге построения диаграммы «Мастером диаграмм» надо выбрать вкладку «Ряд», а на ней в поле «Подписи оси Х» с помощью кнопки свертывания ввести значения В2: В6 из столбца «Дни», т. е. «Понедельник», «Вторник», «Среда» и т. д. Здесь названия дней недели выступают не в качестве чисел, а в качестве обозначений (рис. 5).
