Рис. 5. Замена меток оси категорий в виде цифр метками в виде текста.
Область диаграммы.
Область диаграммы содержит все остальные элементы диаграммы и составляет тот фон, на котором, собственно, и строится диаграмма. Для внедренной диаграммы область диаграммы совпадает с границами объекта (внедренная диаграмма внедряется как объект OLE). Для диаграммы, размещенной на отдельном листе, область диаграммы занимает весь лист. Размер области диаграммы постоянен и не изменяется. Область диаграммы следует
Заголовок диаграммы.
Заголовок диаграммы – это тот текст, который отображается в верхней или нижней части области диаграммы и вводится в окно «Параметры диаграммы» на третьем шаге «Мастера диаграмм» в поле «Название диаграммы» на вкладке «Заголовки». Так же как область диаграммы и область построения, он есть у каждой диаграммы, но в отличие от них заголовок не обязателен. Заголовок диаграммы представляет собой квадратик текста, который можно как угодно перемещать по области диаграммы и располагать в любом месте – внизу, вверху, справа, слева – как угодно. То же касается и остальных заголовков диаграммы, т. е. заголовков осей.
Название и названия данных.
Название и названия данных образуют название ячейки, т. е. элемента диаграммы, образованного пересечением строки и столбца. Поэтому в названиях ячеек указываются названия образующих ее рядов данных (строки и столбца). Точка – это метка на оси категорий, соответствующая ячейке таблицы, а ряд – набор данных, в котором эта ячейка находится. Название данных относится к точке, названия данных – к ряду, т. е. набору. То и другое вместе образуют текст всплывающей подсказки, которая появляется при наведении и удержании указателя мыши на элементе диаграммы.
Таблица данных.
Таблица представляет копию выделенного диапазона, помещаемую на диаграмму и расположенную там под областью построения. Выбор (помещать или не помещать таблицу на диаграмму) делается в окне параметров таблицы на третьем шаге «Мастера диаграмм». Размер таблицы не должен подавлять диаграмму, так как для помещения таблицы значений программа уменьшает область построения и, значит, размер самой диаграммы. Поэтому следует помещать либо небольшую таблицу под большой диаграммой, либо маленькую таблицу под небольшой диаграммой. Размещение большой таблицы рядом с небольшой диаграммой лишает смысла всю работу по графическому представлению данных вообще, так как в результате получается два неудобопонятных фрагмента неопределенной принадлежности: и не график (так как ничего не видно), и не таблица (так как ничего не понять).
Сетки и основные линии сетки оси значений.
Сетка данных покрывает всю область построения диаграммы, но она невидима, если пользователь специально не указывает необходимость отображения того или иного элемента сетки или даже всей сетки. Это делается в окне параметров диаграммы на вкладке «Линии сетки».
Линии сетки разделяются на основные и промежуточные, а также линии сетки оси значений и оси категорий.
Линии сетки оси значений – это линии, пересекающие ось значений (как правило, вертикальные, но, например, на диаграмме рисунка 4 они горизонтальные).
Линии сетки оси категорий – это линии сетки значений, пересекающие ось категорий (как правило, горизонтальные).
Основные линии – это линии, проходящее через метки оси.
Промежуточные – линии, проходящие между метками осей.
Выбор (отображать или нет линии сетки) определяется видом диаграммы и ее величиной. На большой и насыщенной линиями диаграмме есть смысл отображать только основные
Углы.
Углы, как правило, элемент объемных диаграмм. Все объемные диаграммы, кроме круговых, имеют углы. Углы бывают внутренними и внешними, верхними и нижними, правыми и левыми. Они используются для вращения объемной диаграммы вокруг оси, проходящей вдоль линии, образуемой обоими углами вращаемой стороны.
Основание.
Основание – еще один элемент объемной диаграммы. Это ее дно. Основание образуется четырьмя нижними углами, но, для того чтобы повернуть его, вполне достаточно двух. Самый лучший вид стандартной объемной гистограммы – это небольшой наклон вперед по основанию, которое при этом прозрачно и потому на нем особенно четко видны все столбцы гистограммы (рис. 6).
Рис. 6. Стандартная объемная гистограмма со всеми основными линиями сетки, наклоном основания и прозрачным фоном.
Стены.
Стены – это последний элемент объемной диаграммы. Стены образуют координатное пространство объемной диаграммы и составляются либо линиями сетки, либо цветом фона (рис. 7).

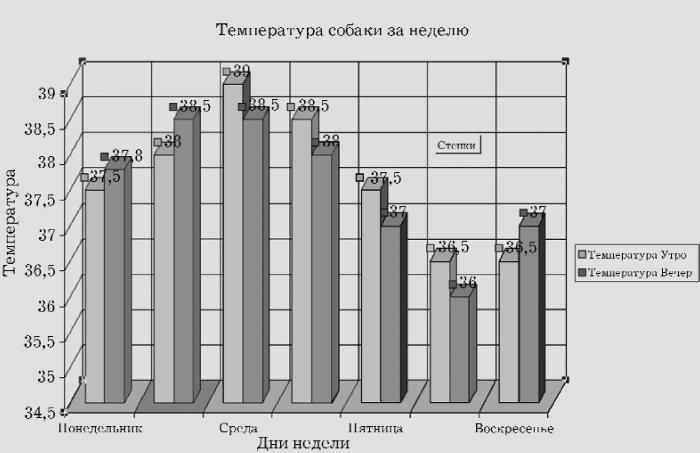

Рис. 7. Стандартная объемная гистограмма со стенками, выделенными линиями сетки и цветом фона.
Элемент легенды.
Элемент легенды – это фрагмент текста легенды (слово). Элемент легенды является значимым элементом диаграммы и имеет собственное окно форматирования, отличное от окна «Формат легенды». В окне «Формат элемента легенды» устанавливаются текстовые параметры – шрифт, начертание, высота шрифта и т. п. В общем это окно похоже на обычное окно «Шрифт». Несмотря на то что элемент легенды – значимый элемент диаграммы, он отсутствует в списке поля «Элементы диаграммы» панели «Диаграммы». Для редактирования открыть его можно, только выделив мышью. В качестве элемента легенды не обязательно использование именно слов. Элементом легенды может быть и число в случае, если в качестве имени ряда в поле «Имя» на вкладке «Ряды» второго шага «Мастера диаграмм» было введено число. Но при этом в окне диаграммы оно будет рассматриваться как текст, т. е. его форматирование будет состоять также в изменении шрифта, начертания и иного, как и для текста, но не в изменении количества знаков после запятой, как для числа.
Ключ легенды.
Ключ легенды – другой, нетекстовый элемент легенды. Он представляет собой маленький цветной квадратик перед текстовым элементом. Цвет квадратика совпадает с цветом столбца диаграммы, соответствующего текстовому элементу. Он также имеет собственное окно – «Формат условного обозначения», в котором устанавливаются его вид и заливка. Так же как и текстового элемента, ключа легенды нет в списке «Элементы диаграммы» и открыть его для редактирования можно только выделением мыши.
