В России с особым вниманием к опытам Лилиенталя отнесся профессор Московского высшего технического училища — создатель науки о летании Н. Е. Жуковский (1847–1921). Он опубликовал статью «О парении птиц», в которой дал теоретическое объяснение полета птицы.
НИКОЛАЙ ЕГОРОВИЧ ЖУКОВСКИЙ
Н. Е. Жуковский навестил Лилиенталя, чтобы понаблюдать его полеты. В знак признательности Лилиенталь
Из последователей Лилиенталя большую роль сыграли два американских изобретателя — братья Вильбур и Орвиль Райт.
Братья Райт имели маленькую мастерскую, занимаясь ремонтом велосипедов. В свободное время они построили планер, который имел два ряда крыльев и рули управления. Пилот управлял аппаратом, лежа на животе. Братья совершили много полетов и так хорошо изучили управление аппаратом, что им оставалось только поставить на него появившийся незадолго перед тем автомобильный бензиновый двигатель, чтобы превратить планер в самолет.
Первый полет самолета братьев Райт состоялся в 1903 году и продолжался всего лишь около минуты. В дальнейшем продолжительность полета постепенно увеличивалась. Через два года настойчивых опытов и совершенствований самолет мог пролететь уже 20 километров, а затем и больше. Скорость самолета составляла примерно 50–60 километров в час.
Вскоре после этого появилось несколько новых типов самолетов, созданных во Франции и других странах, и началось их быстрое совершенствование.
Полеты Вильбура Райт и французских летчиков вызвали огромный интерес во всем мире. В европейских странах устраивались летные состязания; десятки и сотни тысяч людей стекались на них, чтобы увидеть крылатые машины и приветствовать смелых авиаторов.
Так началась эра авиации. Развитие авиации неразрывно связано с развитием науки о летании — аэродинамики [3] . Аэродинамика изучает движение тел в воздухе и те силы, которые возникают при действии воздушного потока на тела. Эта наука изучает и полет самолета. Инженера она учит, как проектировать и строить самолет, а летчика — как управлять им.
Огромный вклад в развитие аэродинамики внес Н. Е. Жуковский. Он объяснил, как действуют крыло самолета и воздушный винт. За время своей многолетней научной деятельности он основал коллектив талантливых инженеров и научных работников. Многие из них стали впоследствии выдающимися деятелями советской авиации.
3
От греческих слов «аэр» — воздух и «динамис» — сила.
Владимир Ильич Ленин высоко оценил заслуги Н. Е. Жуковского перед Родиной и назвал его отцом русской авиации.
КАК УСТРОЕН САМОЛЕТ
Много различных типов самолетов можно увидеть теперь в воздухе — от маленького ПО-2 до громадного турбовинтового пассажирского корабля ТУ-114. Но все самолеты имеют общие черты своего устройства, и для того чтобы получить представление об устройстве самолета, достаточно познакомиться с одним из типов.
На авиационных праздниках обычно участвуют самолеты ЯК-18 и ЯК-11. На рис. 1 показано звено самолетов ЯК-18 в полете, а на рис. 2 этот самолет изображен для наглядности в полуразобранном виде.
Рис. 1. Самолеты

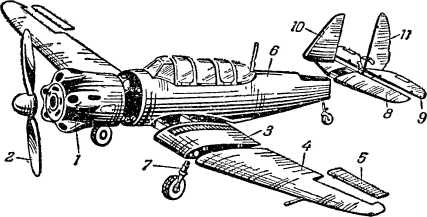

Рис. 2. Схематическое изображение самолета ЯК-18 в полуразобранном виде: 1 — двигатель, 2 — винт, 3 — центральная часть крыла, 4 — левая консоль, 5 — элерон (левый), 6 — фюзеляж, 7 — нога шасси, 8 — стабилизатор, 9— руль высоты, 10 — киль, 11 — руль направления.
Это двухместная учебно-тренировочная машина. Самолет ЯК-11 изображен на обложке книги — это двухместный учебно-тренировочный истребитель, развивающий значительно большую скорость, чем ЯК-18.
На этих самолетах советские летчики-спортсмены завоевали несколько рекордов.
Главными частями самолета являются: крыло с элеронами, фюзеляж, хвостовое оперение, силовая установка, шасси и хвостовое колесо, рулевое управление.
Крыло предназначено поддерживать, «нести» машину в воздухе. Оно состоит из центральной части (рис. 3), накрепко соединяемой с фюзеляжем, и так называемых консолей.

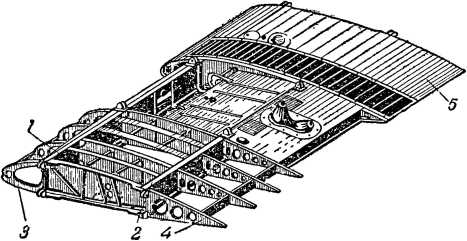

Рис. 3. Центральная часть крыла самолета ЯК-18: 1 — передний лонжерон (балка), 2— задний лонжерон, 3 — нервюра (ребро), 4 — хвостик нервюры, 5 — дюралюминиевая обшивка.
Каркас крыла изготовлен из двух дюралюминиевых [4] балок — лонжеронов, которые скреплены дюралюминиевыми ребрами — нервюрами. На задней части крыла имеются шарнирно соединенные с ним небольшие крылышки — элероны. С их помощью летчик может выправлять крен самолета или, наоборот, накренять машину.
4
Дюралюминий (дуралюминий) — легкий и прочный сплав алюминия, меди и марганца.
Фюзеляж — это корпус самолета. К нему крепятся крылья и силовая установка. В нем размещены кабины экипажа и пассажиров, грузы, а также баки с горючим. Каркас фюзеляжа сделан из стальных труб.
Хвостовое оперение — горизонтальное и вертикальное — служит для изменения и сохранения равновесия самолета в полете. Рулем высоты летчик может изменять продольное положение самолета (наклонять самолет вниз и вверх), а руль направления играет примерно ту же роль, что и руль лодки. Стабилизатор и киль — неподвижные поверхности, они способствуют устойчивому равновесию самолета в воздухе.
Силовая установка на самолете ЯК-18 состоит из поршневого двигателя воздушного охлаждения и двухлопастного воздушного винта.
Шасси и хвостовое колесо дают возможность осуществлять взлет и посадку. Самолет ЯК-18, как и большинство современных самолетов, имеет убирающееся в полете шасси. Подъем и выпуск шасси летчик производит при помощи специального механизма.
Рулевое управление — «нервы» самолета. На самолете ЯК-18 рулевое управление позволяет управлять машиной из обеих кабин — инструктора и ученика (рис. 4).
