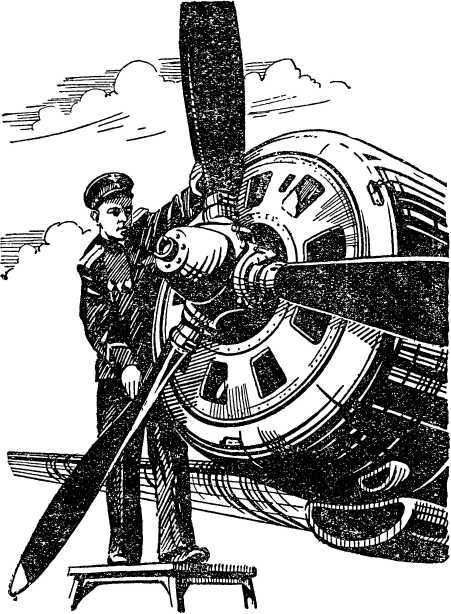

Рис. 18. Трехлопастный воздушный винт изменяемого шага на пассажирском самолете.
Такой винт благодаря особому устройству втулки без участия летчика изменяет свой шаг. Когда летчик уменьшает скорость полета, шаг винта тотчас же уменьшается, когда же летчик увеличивает скорость, винт увеличивает шаг.
В современной авиации применяются почти исключительно винты изменяемого шага.
САМОЛЕТ
Высоко в небе летит пассажирский самолет (рис. 19).

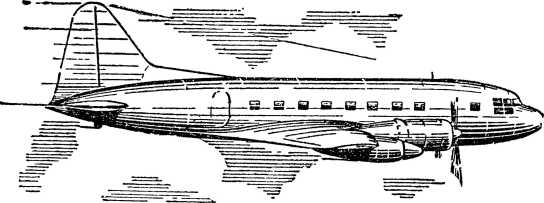

Рис. 19. Пассажирский 27-местный самолет ИЛ-12 конструкции С. В. Ильюшина в горизонтальном полете.
Большие крылья легко несут воздушный корабль, а мощный гул винтов свидетельствует о напряженной работе двигателей. Самолет летит горизонтально, прямолинейно и равномерно…
Под действием каких сил происходит такой полет?
Из первого закона механики, открытого великим английским ученым Исааком Ньютоном (1643–1727), следует, что прямолинейное равномерное движение происходит без действия каких-либо сил — по инерции [12] . На первый взгляд это кажется совершенно непонятным, так как из жизни мы знаем, что без силы тяги невозможно осуществить прямолинейное равномерное движение. Но дело в том, что сила тяги нужна только для того, чтобы все время преодолевать тормозящую силу, от которой мы не можем избавиться. Если бы ее не было, то тело, раз получив движение, двигалось бы вечно — по инерции.
12
Всякое тело сохраняет свое состояние покоя или прямолинейного равномерного движения до тех пор, пока какая-нибудь сила не выведет его из этого состояния (первый закон Ньютона, называемый законом инерции).
Приведем простой пример.
По реке движется моторная лодка с постоянной скоростью. Сила тяги гребного винта, преодолевая силу сопротивления воды и силу сопротивления воздуха, должна быть равна их сумме, иначе равномерного движения не получится: если сила тяги будет больше тормозящих сил, движение будет ускоренным, если сила тяги станет меньше их, движение замедлится. Таким образом, для прямолинейного равномерного движения лодки необходимо, чтобы действующие на нее силы взаимно уравновешивались, то есть чтобы сумма их равнялась нулю. А ведь это и означает, что такое движение происходит без каких-либо сил — по инерции.
Следовательно, и для прямолинейного полета с постоянной скоростью (установившегося полета) тоже необходимо, чтобы действующие на самолет силы взаимно уравновешивались. Это справедливо как для горизонтального полета, так и для подъема и спуска.
Вот самолет летит горизонтально и прямолинейно (рис. 20) с постоянной скоростью при некотором угле атаки .

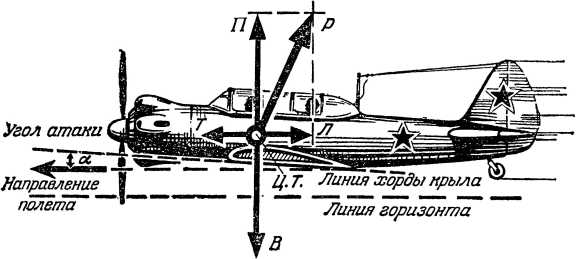

Рис. 20. Силы, действующие на самолет в установившемся горизонтальном полете. Подъемная сила П равна силе веса В, а сила тяги винта Т равна силе лобового сопротивления Л; Ц. Т. — центр тяжести.
На самолет действуют три главные силы: сила веса В
Сила веса всегда приложена в центре тяжести самолета [13] . Другие силы обычно приложены хотя и близко от центра тяжести, но в других точках. Однако ради простоты будем пока считать, что они приложены тоже в центре тяжести.
13
Центром тяжести тела называется воображаемая точка, в которой как бы приложена сила веса тела.
Сила веса всегда направлена вертикально вниз, то есть отвесно. Подъемная сила всегда перпендикулярна к воздушному потоку, значит, в горизонтальном полете она направлена вертикально вверх. Сила тяги направлена, конечно, вперед — по движению, а сила лобового сопротивления — назад, против движения.
При установившемся прямолинейном полете силы должны взаимно уравновешиваться.
Так как подъемная сила направлена вертикально вверх, а сила веса — вертикально вниз, то, очевидно, подъемная сила и должна уравновесить силу веса. Сила тяги должна уравновесить тормозящую силу, то есть силу лобового сопротивления.
Таким образом, в горизонтальном установившемся полете подъемная сила равна весу самолета, а сила тяги равна лобовой силе.
Ну, а если нужно изменить скорость горизонтального полета? Казалось бы, что для этого достаточно изменить тягу винта, как это делает водитель моторной лодки. Но здесь дело не так просто. Если летчик изменит только тягу винта, то изменится и подъемная сила крыла (поскольку она зависит от скорости полета), равновесие ее с силой веса нарушится, и поэтому траектория полета искривится вверх или вниз. Следовательно, одновременно с изменением тяги винта летчик должен сделать еще что-то.
Подъемная сила крыла зависит также от угла атаки, с увеличением его она растет, с уменьшением — падает. Так как летчик может изменять угол атаки (рулем высоты), то тем самым он может изменять и величину подъемной силы.
Таким образом, для изменения скорости полета в распоряжении летчика имеются рычаги управления силовой установкой и рулем высоты.
Теперь предположим, что в горизонтальном полете двигатель работает на полной мощности, и самолет летит с максимальной скоростью. При такой скорости достаточно очень малого угла атаки, чтобы подъемная сила была равна весу самолета (рис. 21, а).
Рис. 21. Горизонтальный полет с разными скоростями: а) максимальная скорость при очень малом угле атаки, б) некоторая средняя скорость, в) минимальная скорость при критическом угле атаки.
Но вот летчик решил немного уменьшить скорость полета. Для этого он уменьшает обороты двигателя и одновременно увеличивает угол атаки (рис. 21, б). В результате уменьшения скорости подъемная сила должна уменьшиться, а в результате увеличения угла атаки она должна увеличиться. Вот и получается, что в итоге она остается неизменной, равной весу самолета.
