Итак, Гриффитс продемонстрировал (по крайней мере, в одном случае), каким образом можно на практике достигнуть почти теоретической прочности. Теперь он должен был показать, почему прочность подавляющего большинства твердых тел столь резко отличается от теоретической.
(обратно) (обратно)
Глава 3
Трещины и дислокации, или почему столь мала фактическая прочность материалов
Гриффитс написал классическую статью о своих опытах. Опубликована она была в 1920 году. В ней подчеркивалось, что задача состоит не столько в том, чтобы объяснить, почему тонкие волокна прочны, сколько в том, чтобы понять, почему столь мала прочность толстых волокон. Ведь одиночная цепочка атомов неизбежно должна либо обладать теоретической прочностью, либо же вообще не иметь ее.
Становилось ясным, во всяком случае Гриффитсу, что в реальном мире, где материалы обнаруживают лишь малую и крайне переменчивую
Слабость стеклянных волокон подводит нас к вопросу о гриффитсовых трещинах и возвращает к профессору Инглису, которого мы покинули в главе 1 в раздумье над тем, почему морские суда, обладающие по тогдашним расчетам большим запасом прочности, разламываются надвое в открытом океане. Инглис рассчитал, как разного рода вырезы, вроде люков на палубе, влияют на прочность крупных сооружений, в частности морских судов. Гриффитсу же пришла в голову блестящая мысль распространить расчет Инглиса на объекты гораздо меньших размеров, с надрезами почти молекулярной величины и столь малой толщины, что их нельзя рассмотреть в оптический микроскоп.
(обратно)
Концентрация напряжений
Каковы бы ни были размеры надрезов-концентраторов, сама концентрация напряжений всегда играет огромную роль. Как показал Инглис, всякое отверстие, любой острый надрез в материале создает в нем местное повышение напряжений. Этот местный всплеск напряжения, величину которого можно рассчитать, зависит только от формы отверстия и никак не связан с его размерами. Все инженеры знают о существовании концентрации напряжений, но далеко не все ее чувствуют. Действительно, полагаясь лишь на здравый смысл, трудно понять, почему крохотное отверстие ослабляет материал в той же степени, что и большая дыра[25]: это несколько противоречит привычным представлениям. Там, где есть малые отверстия и надрезы, материал начинает разрушаться от усталости очень скоро, но и при обычном статическом разрушении, то есть под действием постоянных нагрузок, такие отверстия и надрезы делают свое дело. Когда стекольщик режет стекло, он не старается прорезать его на всю толщу листа, а делает лишь неглубокий надрез на поверхности, после чего по такой царапине стекло легко разламывается. Ослабляющее действие царапины практически не зависит от ее глубины: мелкая царапина действует ничуть не слабее глубокой, поскольку степень повышения напряжений зависит лишь от остроты ее кромки.
Нетрудно нарисовать физическую картину того, что же в действительности происходит у таких надрезов, как трещины, особенно если рассматривать существо дела на атомарном уровне. Обратившись к рис. 18, вы поймете, что при растяжении одиночная цепочка атомов испытывает равномерное напряжение, поэтому она обладает теоретической прочностью (рис. 18, а).

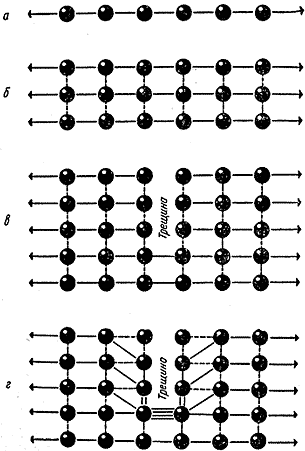

Рис. 18. Возникновение концентрации напряжений у кончика трещины.
Взяв еще несколько таких же цепочек и расположив их так, чтобы они образовали кристалл (рис. 18, б), мы увидим, что пока еще ничто не мешает каждой цепочке в отдельности нести ее полное теоретическое напряжение. Предположим далее, что мы перерезали несколько соседних межатомных связей, то есть создали трещину (рис. 18, в). Разумеется, разорванные цепочки уже не смогут, как прежде, нести нагрузку, передавая ее от атома к атому. Теперь эту работу должны взять на себя оставшиеся цепочки. И сила как бы обходит трещину по самому ее краю. Таким образом, почти вся нагрузка, которую несли разрезанные атомные цепочки, падает теперь на единственную атомную связь у самого кончика трещины (рис. 18, г). Ясно, что при подобных обстоятельствах перегруженная связь порвется раньше всех других. Когда же такое перегруженное звено лопнет, положение не изменится к лучшему. Напротив, оно ухудшится, так как на долю соседнего звена добавится не только нагрузка перерезанных с самого начала цепочек (при создании трещин), но еще и та доля нагрузки, которая приходилась на только что лопнувшую цепочку. Таким образом, трещина в кристалле оказывается инструментом, с помощью которого приложенная извне слабая сила рвет поочередно одну за другой прочнейшие межатомные связи. Так трещина и бежит по материалу, пока не разрушит его до конца.
Инглис вычислил коэффициенты концентрации напряжений, показывающие, во сколько раз местное напряжение больше
– то стекло должно быть малопрочным. Он предположил далее, что по какой-то неизвестной причине в тонких волокнах они образуются реже, а в тончайших почти не попадаются, быть может, лишь потому, что им там нет места.
(обратно)
Гриффитсовы трещины
По-видимому, Гриффитс думал, что трещины, которые он считал реально существующими в стекле, разбросаны во всем его объеме и возникают в процессе затвердевания стекла из-за неспособности его молекул сомкнуться друг с другом на отдельных участках. Оглядываясь назад, можно только удивляться тому, как много времени понадобилось, чтобы отвергнуть это представление. Расчеты Гриффитса показывали, что трещины - каково бы ни было их происхождение - должны быть весьма узкими, возможно, порядка сотых долей длины волны обычного видимого света. Так как увидеть объекты, по размерам намного меньшие, чем длина волны освещающего их света, принципиально невозможно, то рассмотреть трещины Гриффитса непосредственно через обычный оптический микроскоп, который в лучшем случае позволяет видеть предметы размером около полумикрона, не было никакой надежды. Пришлось ждать появления электронного микроскопа, в котором изображение создается электронами с длиной волны что-нибудь около 1/25 А, в то время как видимый свет имеет длину волны около 4000 А.
Но уже в 1937 году, то есть еще до того, как в лабораториях появились электронные микроскопы, Андраде и Цинь решили поискать трещины в стекле с помощью простого оптического микроскопа, прибегнув к так называемому декорированию. Этот метод, часто весьма действенный, можно представить себе следующим образом. Пусть тонкая проволока, например телеграфный провод, натянута так далеко от вас, что ее совершенно не видно. Но если бы удалось как-то заманить на нее стаю ласточек, проволока сразу же бросилась бы нам в глаза. (По этой самой причине связисты иногда насаживают пробки на телеграфные провода.) Теперь представьте себе, что появилась новая стая и уселась на спины уже знакомых нам птиц - проволока стала еще заметнее. В принципе таким образом нашу проволоку можно сделать сколь угодно толстой. Теперь остается лишь вспомнить, что некоторые вещества кристаллизуются легче, если на подложке есть какие-то отклонения от регулярности. Выбрав подходящее вещество и заставив его кристаллизоваться на какой-то поверхности, вы часто можете заметить, что новые кристаллы зарождаются почти исключительно на тонких нерегулярностях этой поверхности и, следовательно, делают последние видимыми для наблюдателя.
Андраде осаждал на поверхности стекла пары натрия, которые при конденсации создавали на ней сетку линий. Можно было предположить, что это были трещины, но полной уверенности, конечно, не было: в подобном опыте нетрудно было получить изображение марсианских каналов или любых других химер. Но даже если эти узоры и выявляли тончайшие трещины на поверхности стекла (что, кажется, в действительности так и было), то это еще не служило доказательством отсутствия в стекле внутренних трещин.
В послевоенные годы удалось показать, что исключительно прочны не только тончайшие, но и довольно толстые волокна, если они тщательно изготовлены. Прочные стекловолокна от прикосновения к ним слабеют, а слабые - упрочняются, если удалить с них поверхностный слой химическим путем. Все это дало основания считать, что волокна ослабляются главным образом дефектами на поверхности стекла.
