Подводные лодки Его Величества

Кемп Пол

Машины:2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 15/9 узл

3000 миль @ 10 узл.

Вооружение:5 ТА 457 мм (2 нос, 2 траверзных, 1 корма, 10 торпед), 1–76 мм

В варианте заградителя: 3 ТА 457 мм (2 нос, 1 корма), 20 мин

Экипаж:30 человек

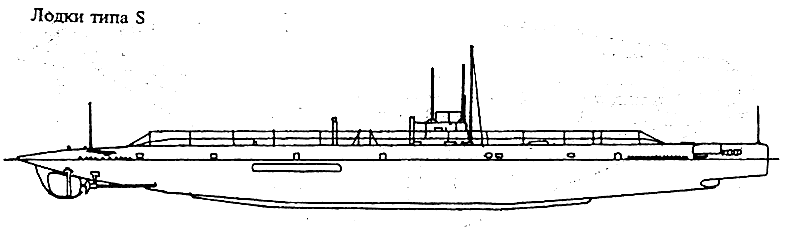

Лодки типа S

S-l, S-2, S-3

Водоизмещение:265t, 3241

Размеры:45,1

х 4,4 х 3,2 м

Машины:2 вала, 2 дизеля ФИАТ, 2 электромотора; 650 bhp/400 shp = 13/8,5 узл. 1600 миль @ 8,5 узл.

Вооружение:2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж:18 человек

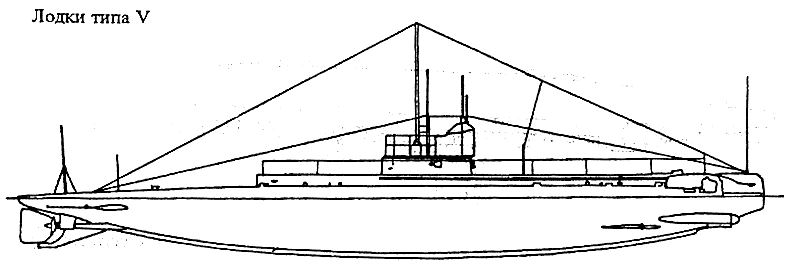

Лодки типа V

V-l, V-2, V-3, V-4

Водоизмещение:3911, 457 t

Размеры:45,0 х 5,0 х 3,5 м

Машины:2 вала, 2 дизеля «Виккерс», 2 электромотора; 900 bhp/450 shp = 14/8,5 узл. 3000 миль @ 9 узл.

Вооружение:2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж:20 человек

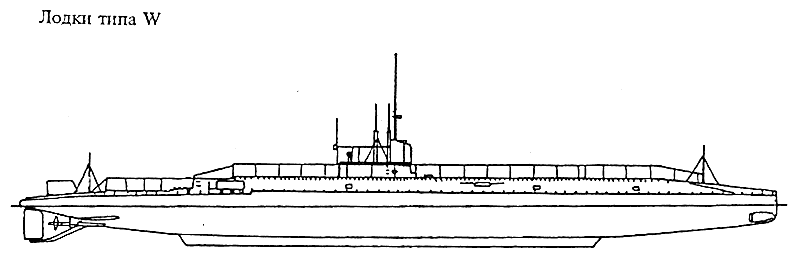

Лодки типа W

W-l, W-2, W-3, W-4

Водоизмещение:t, t

Размеры:х х м

Машины:2 вала, 2 дизеля, 2 электромотора; 710 bhp/ 480 shp = 13/8,5 узл.

2500 миль 9 узл.

Вооружение:2 ТА 457 мм (нос, 2 торпеды), 4 ТА 457 мм (внешние Джевецкого), 1–76 мм

Экипаж:18 человек

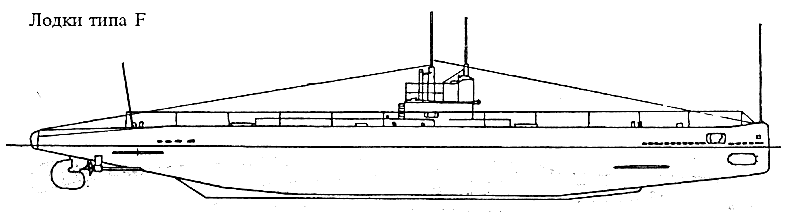

Лодки типа F

F-l, F-2, F-3

Водоизмещение:363 t, 525 t

Размеры:46,0 х 4,9 х 3,2 м

Машины:2 вала, 2 дизеля, 2 электромотора 900 bhp/400 shp = 14/8,75 узл.

3000 миль @ 9,5 узл.

Вооружение:3 ТА 457 мм (2 нос, 1 корма, 6 торпед), 1–2-фн

Экипаж:19 человек

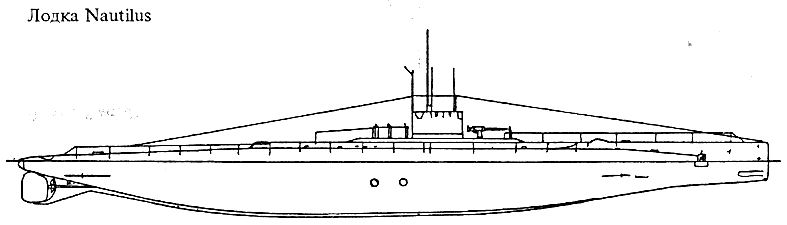

Лодка типа Nautilus

Nautilus

Водоизмещение:1441 t, 2026 t

Размеры:78,8 х 7,9 х 5,4 м

Машины:2 вала, 2 дизеля «Виккерс», 2 электромотора; 3700 bhp/1000 shp = 17/10 узл.

5300 миль @ 11 узл.

Вооружение:8 ТА 457 мм (2 нос, 4 траверзных, 2 корма, 16 торпед), 1–76 мм

Экипаж:42 человека

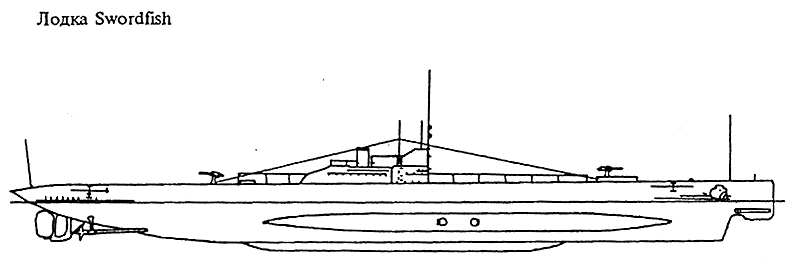

Лодка типа Swordfish

Swordfish

Водоизмещение:932 t, 1105 t

Размеры:70,5

х 7,0 х 4,5 м

Машины:2 вала, 2 ТЗА «Парсонс», 1 котел «Ярроу», 2 электромотора; 4000 hp/1400 hp = 18/10 узл.

3000 миль @ 8,5 узл.

Вооружение:2 ТА 533 мм (нос, 4 торпеды), 4 ТА 457 мм (траверзных, 8 торпед), 2–76 мм

Экипаж:

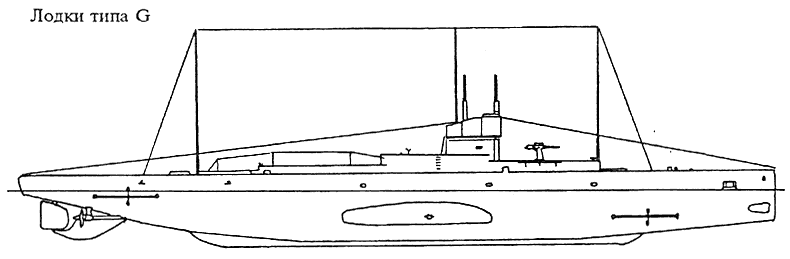

Лодки типа G

G-l, G-2, G-3, G-4, G-5, G-6, G-7, G-8, G-9, G-10, G-11, G-12, G-13, G-14

Водоизмещение:703 t, 837 t

Размеры:57,0 х 6,9 х 4,1 м

Машины:2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 14,25/9 узл.

2400 миль @ 12,5 узл.

Вооружение:1 ТА 533 мм (корма, 2 торпеды), 4 ТА 457 мм (2 нос, 2 траверзных, 8 торпед), 1–76 мм

Экипаж:30 человек

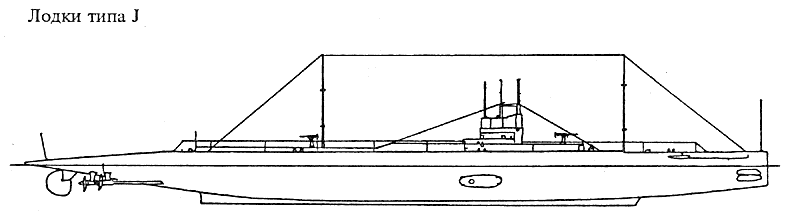

Лодки типа J

J-l, J-2, J-3, J-4, J-5, J-6, J-7

Водоизмещение:1204 t, 1820 t

Размеры:84,0 х 7,0 х 4,3 м

Машины:3 вала, 3 дизеля «Виккерс», 3 электромотора; 3600 blip/1350 shp = 19,5/9,5 узл.

5000 миль @ 12,5 узл.

Вооружение:6 ТА 457 мм (4 нос, 2 траверзных, 12 торпед), 1–76 мм

Экипаж:44 человека

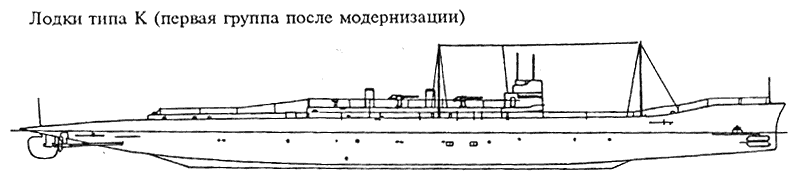

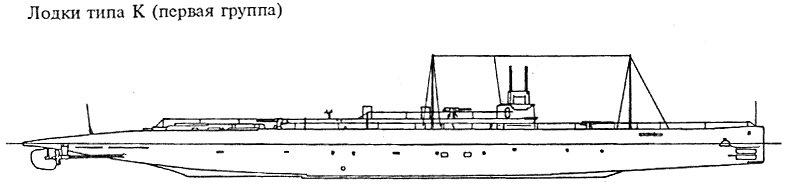

Лодки типа К (первая группа)

К-1, К-2, К-3, К-4, К-5, К-6, К-7, К-8, К-9, К-10, К-11, К-12, К-13, К-14, К-15, К-16, К-17

Водоизмещение:1980 t, 2566 t

Размеры:100,6 х 8,1 х 5,2 м

Машины:2 вала, 2 ТЗА «Браун-Кертис», 2 котла «Ярроу», 4 электромотора; 10500 hp/1440 hp = 24/9,5 узл.

3000 миль @ 13,5 узл.

Вооружение:10 ТА 457 мм (4 нос, 4 траверзных, 1 х 2 палубный, 18 торпед), 2–102 мм, 1–76 мм

Экипаж:59 человек

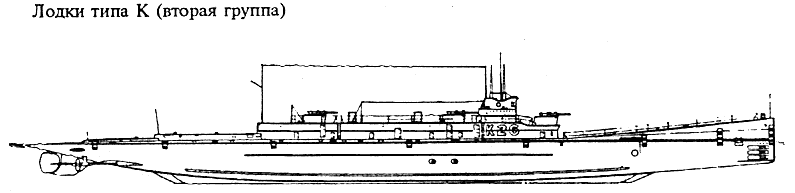

Лодки типа К (вторая группа)

К-26

Водоизмещение:2140 t, 2530 t

Размеры:107,0 х 8,5 х 4,9 м
