ПТУ:
– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)
– число оборотов гребного винта, об/мин 500
– количество х тип движителей 2 х ВФШ
ЭЭС:
– количество х мощность (тип и индекс)
основных источников, кВт. 2 х 1400 (НТГ, ГПМ-21)
– количество х мощность (тип и индекс)
резервных источников, кВТ. 2 х 460 (ДГ, ДГ-460)
– тип аварийного источника свинцово-кислотная АБ
– количество групп х элементов в каждой группе 3 х 112
Вспомогательная:
– количество х мощность (тип и индекс) РСД, кВт 2 х 390
(ГЭД на линии вала, ПГ-116)
Скорость хода, уз:
– наибольшая подводная под ГТЗА 26
– наибольшая подводная под ГЭД 8
– наибольшая надводная под ГТЗА 15
Вооружение:
Ракетное:
–
– боезапас 3 БР Р-13 или 3 БР Р-21[ 18*]
– вид старта надводный на верхнем срезе РШ или подводный из РШ[ 18*]
– ИПЭСУ. «Доломит-1» или «Изумруд»[ 18*]
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас 4
– количество х калибр ТА, мм 2 (Н) + 2 (К) х 400
– боезапас 10
– ПУТС «Ленинград-658»
Радиоэлектронное:
– НК «Плутон-658» или «Сигма» в обеспечении астронавигационного перископа «Сегмент»[ 18*]
– ГАС «Арктика-М»
– ШПС МГ-10
– станция ЗПС «Яхта»
– ГАС миноискания «Плутоний»
– ГИСЗ «Береста-М» (МГ-23)[ 18*]
– РЛК «Альбатрос» (РЛК-101)
– СОРС «Накат»
– станция опознавания «Нихром-М»
– эхолот НЭЛ-6
– эхоледомер ЭЛ-1
– перископ зенитный ПЗНГ-8М
– перископ атаки ПЗНА-7
18*Для АПЛ пр. 658М.
АПЛ пр. 658 разработана ЦКБ-18 на базе лодки 627 под руководством П.З. Голосовского, а затем И.Б. Михайлова (с октября 1956 г.) и С.Н. Ковалева (с декабря 1956 г.). Корабль предназначался для нанесения ударов БР Р-13 по береговым объектам, расположенным в глубине территории противника. В 1963 г. в ЦКБ-18 под руководством С.Н. Ковалева был завершен проект модернизации АПЛ по пр. 658М- в носитель комплекса Д-4 с БР Р-21.
Прочный корпус корабля на большей части длины имел цилиндрическую форму. В оконечностях он был выполнен в форме усеченных конусов, которые к носу и корме заканчивались сферическими штампосварными переборками (заимствованными у пр. 641). Прочный корпус состоял из цилиндров трех диаметров (6,8, 6,72 и 6,5 м), нескольких переходных и концевых конусов. Он делился плоскими переборками, рассчитанными на давление 10 кг/см 2на десять отсеков. Для размещения ракетного оружия был добавлен отсек, выполненный в форме «восьмерки» (с диаметром верхней части 6,8 м). Этот отсек был таким же как у ДЭПЛ пр. 629, но при этом имел распорную горизонтальную переборку (мембрану), разделявшую его на верхнюю и нижнюю части.
В отличие от прототипа на АПЛ пр. 658 помимо ракетного отсека, имелись и другие отличия в конструкции прочного корпуса. Они были обусловлены использованием плоских поперечных переборок, а также изменением компоновки ряда общесудовых систем и жилых помещений. Существенной переделке подверглись концевые отсеки из-за нововведений в торпедном вооружении. В частности, в носовом отсеке два (из шести у пр. 627А) 533-мм ТА заменили двумя 400-мм ТА, и убрали запасные торпеды для оставшихся 533-мм аппаратов, что позволило сократить его длину на 4,2 м. В кормовом отсеке установили 400-мм ТА и стеллажи для четырех запасных торпед. Кроме того, за счет переноса жилых помещений в ракетный отсек и выноса баллонов ВВД за прочный корпус, почти на 2 м сократили длину второго отсека. Таким же образом сократили на 1,4 м длину и третьего отсека, но за счет выноса за прочный корпус уравнительной цистерны. Благодаря этим мероприятиям общая длина корабля составила 114,1 м, вместо 120 м предполагавшихся на начальной стадии проектирования. Таким образом, несмотря на добавление ракетного отсека длиной 12 м, увеличение длины АПЛ пр. 658 по сравнению с прототипом составило всего около 6 м. Благодаря этому удалось улучшить ее маневренные качества, а также упростить
На лодке имелось 14 бескингстонных ЦГБ, причем роль средней группы (позволявшей кораблю всплывать в позиционное положение) играли четыре из них (№5, №6, №7 и №9). ЦГБ продувались ВВД, а концевые группы, кроме того, – отработанными газами ДГ. Так как предполагалось, что АПЛ будет обладать большими подводными скоростями и даже при малых углах перекладки рулей у нее может быть превышен допустимый дифферент, то было принято решение установить две пары кормовых горизонтальных рулей – малых (МКГР) для больших скоростей и больших (БКГР) – для скоростей не более 16 уз. Подобные решения впоследствии были реализованы на всех отечественных ракетных ПЛ.

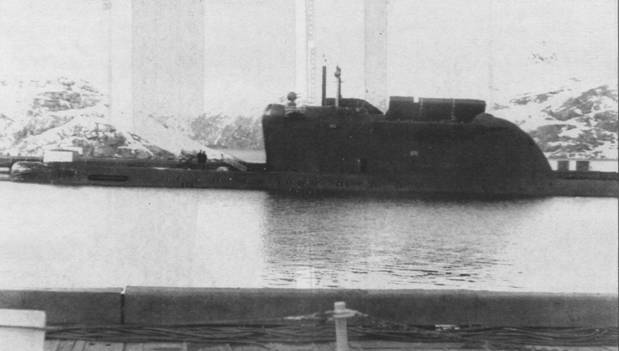

Одна из АПЛ пр. 658М СФ в базе. Хорошо просматриваются открытые крышки ракетных шахт и поднятый антенный пост астронавигационного перископа «Сегмент».

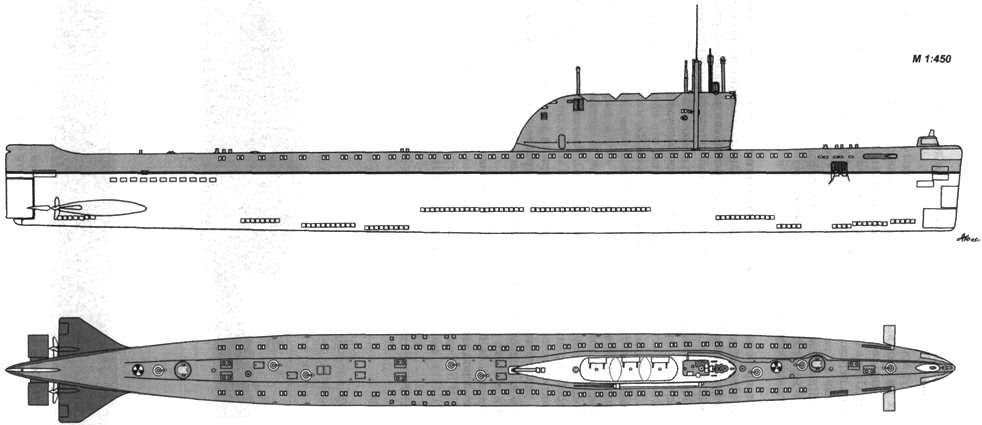

Внешний вид АПЛ пр. 658
Обводы легкого корпуса обеспечивали кораблю высокие ходовые качества в подводном положении, а также достаточные мореходные качества в надводном положении, что бьшо важным для процесса боевого использования ракетного оружия. В отличие от прототипа у АПЛ пр. 658 была принята заостренная форма (а не торпедооб- разная) носовой оконечности легкого корпуса. Она вместе с формой обтекателей антенн ГАС во многом повторяла форму носовой оконечности ДЭГШ пр. 629 (или пр. 641). Интересно то, что на АПЛ пр. 658удалось сократить размеры ограждения по сравнению с размерами ограждения ДЭПЛ пр. 629: по длине на 3,9 м (24 против 27,9 м) и по ширине на 0,4 м (3,5 против 3,9 м). По длине это осуществили за счет применения цилиндрической (вместо эллиптической) прочной рубки, более компактного размещения выдвижных устройств и придания ее кормовой оконечности лимузиннои формы, а по ширине – за счет новой конструкции приводов крышек ракетных шахт.
В процессе модернизации по пр. 658М на кораблях заменялись ракетные шахты, счетно-решающие приборы (системой «Изумруд»), корабельные приборы повседневного и предстартового обслуживания (КСППО) и навигационный комплекс (комплексом «Сигма-658» в обеспечении астронавигационного перископа «Сегмент»). Кроме того, вводился автомат пеленга и дистанции (система «Ставрополь»).
БР Р-13 обладала дальностью полета 600 км и представляла собой одноступенчатую ракету, оснащенную двухрежимным ЖРД, а также отделяемой в полете моноблочной головной частью с СБЧ (тротиловым эквивалентом 1,5 Мт). Двигатель имел пять камер, четыре из которых являлись маршевыми рулевыми и управлялись бортовой инерциальнои системой управления. В конце активного участка полета ракеты ее головная часть отделялась при помощи порохового толкателя.
На корабле Р-13 хранилась в вертикальной шахте, оснащенной рычажно-пружинным амортизационным устройством (обеспечивавшим защиту от перегрузок). Старт производился в надводном положении при состоянии моря до 5 бАПЛов с амплитудой бортовой качки 12°, без ограничения скорости хода. Предстартовая подготовка начиналась, когда корабль еще находился в подводном положении, и продолжалась около двух часов. После того, как лодка всплывала, открывалась крышка шахты и ракета на пусковом столе при помощи лебедки поднималась по направляющим (по которым скользил стол) к ее верхнему срезу. Старт ракеты и ее ориентация на цель осуществлялись при помощи бортовых систем, корабельных счетно-решающих приборов и навигационного комплекса, а также поворотом пускового стола. После старта стол опускался, и крышка шахты закрывалась. Процесс пуска одной ракеты занимал 13-14 минут. Следующая ракета могла быть запущена примерно через пять минут после старта предшествующей ракеты.
