– тип АЭУ
ППУ:
– количество х тип ЯР 2 х ВВР или 2 х ЖМТ
ПТУ:
– количество х мощность ГТЗА, л.с 2 х 25 000 или 2 х 35 000[ 22*]
– количество х тип движителей 2 хВФШ
ЭЭС:
– количество и мощность (тип)
основных источников, кВт 2 х 2700 (АТГ) или 2 х 3400 (АТГ)*
– количество и мощность (тип)
резервных источников, кВт. 2 х 460 (ДГ)
– тип аварийного источника свинцово-кислотная АБ
– количество групп х элементов в каждой группе 2 х 112
Вспомогательная:
– количество х мощность (тип) РСД, кВт. 2 х 450 (ГЭД на линии вала)
Скорость хода, уз:
– наибольшая подводная под ГТЗА 22,5-23,5 или 25-26*
– наибольшая надводная
Вооружение: Ракетное:
– индекс комплекса Д-3
– боезапас З БР Р-15
– вид старта надводный из РШ
Торпедное:
– количество х калибр ТА, мм 4 (Н) х 533
– боезапас 4 торпеды
– количество х калибр ТА, мм 2 (Н) + 2 (К) х 400
– боезапас 8 торпед
– ПУТС «Ленинград-639»
Радиоэлектронное:
– НК «Утес»
– ГАС «Арктика-М»
– ШПС. «Тулома»
– ГАС миноискания «Радиан»
– станция ЗПС. «Свияга»
– РЛК «Альбатрос» (РЛК-101)
– СОРС «Накат»
– эхолот НЭЛ-5
– эхоледомер ЭЛ-1
– зенитный перископы ПЗН-8
– командирский перископ ПЗНГ-8М
22*Для варианта с ЖМТ.

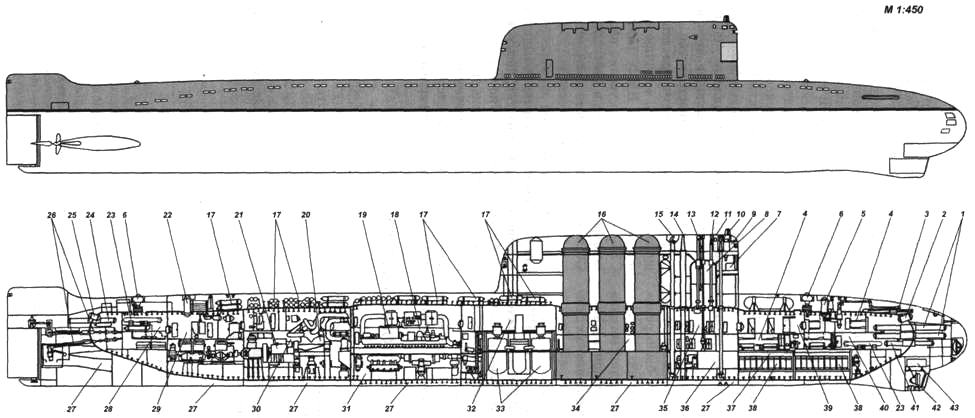

Продольный разрез пр. 639 АПЛ, вооруженной тремя БР комплекса Д-3:
1 – 533-мм ТА; 2 – носовой торпедопогрузочный люк; 3 – носовой горизонтальный руль; 4 – кубрики команды; 5 – носовой входной люк; 6 – аварийные буи; 7 – антенна ГАС «Радиан»; 8 – боевая рубка; 9 – ходовая рубка; 10 – перископ ПР-14; 11 – ходовой мостик; 12 – перископ ПЗН-8; 13 – перископ ПЗНГ-8М; 14-ПМУ ВАН-С; 15 – ПМУ АП РЛК «Альбатрос»; 16 – ракетные шахты комплекса Д-3; 17 – баллоны системы ВВЦ; 18 – главная паровая турбина; 19 – главная зубчатая передача; 20 – автономный турбогенератор; 21 – главный упорный подшипник; 22 – кормовой входной люк; 23 – запасные 400-мм торпеды; 24 – кормовой 400-мм ТА; 25 – кормовой торпедопогрузочный люк; 26 – привода кормовых рулей; 27 – ЦГБ; 28 – девятый (кормовой торпедный) отсек; 29 – восьмой (электромеханический) отсек; 30 – седьмой (автономных турбогенераторов) отсек; 31 – шестой (турбинный) отсек; 32 – пятый (реакторный) отсек; 33 – реакторы; 34 – четвертый (ракетный) отсек; 35 – центральный пост; 36 – третий (центрального поста) отсек; 37 – второй (аккумуляторный и жилой) отсек; 38 – группы АБ; 39 – каюты офицеров; 40 – первый (носовой торпедный и жилой) отсек; 41 – носовой 400-мм ТА; 42 – антенна ГАС «Арктика-М»; 43 – антенна ГАС «Тулома».
Эскизный проект 639АПЛ, вооруженной комплексом Д-3, разрабатывался СКВ-143. Корабль предназначался для нанесения ударов БР Р-15 по береговым объектам, расположенным в глубине территории противника.
Прочный корпус корабля на большей части длины имел цилиндрическую форму. В оконечностях он был выполнен в форме усеченных конусов, которые к носу и корме заканчивались сферическими штампосварными переборками. Прочный корпус состоял из цилиндров трех диаметров, нескольких переходных и концевых конусов. Он делился плоскими переборками, рассчитанными на давление 10 кг/см 2на девять отсеков. Обводы легкого корпуса в кормовой части и схема винторулевой группы были примерно такими же, как у АПЛ пр. 658. Носовая оконечность имела сферическую форму, с развитым обтекателем антенны ГАС «Арктика-М» в нижней части.
В эскизном проекте рассматривалось два варианта ППУ: с ВВР и мощностью ГТЗА 25 000 л.с, а также с ЖМТ и мощностью ГТЗА 35 000 л.с. В обоих вариантах ЯР и ГТЗА со всем оборудованием располагались побортно. В качестве основного в ЭЭС (впервые в отечественной практике) использовался трехфазный переменный ток напряжением 380 в и частотой 50 Гц. Его источниками являлись два АТГ. Все потребители делились на две
РШ располагались в четвертом отсеке и примерно на половину своей длины выходили за прочный корпус. Их верхняя часть вместе с боевой рубкой и ПМУ имели общее ограждение высотой (над палубой надстройки) 7 м. Так как в головной части ракеты размещались твердотопливные стартовые двигатели, крышки шахт имели громоздкую и сложную конструкцию. Для обеспечения требуемых параметров остойчивости РШ и их крышки планировали изготовить из титановых, а ограждение – из алюминиево-магниевых сплавов.
Пуск ракет мог осуществляться из крейсерского или позиционно-стрельбового положения АПЛ. Наряду с цистернами замещения отрицательной плавучести ракет на корабле предусматривалась аварийно-балластная цистерна, служившая для восстановления потерянной плавучести в случае аварийного затопления шахт.
АПЛ, ВООРУЖЕННЫЕ КРЫЛАТЫМИ РАКЕТАМИ
Во второй половине 1944 г. в распоряжение советских трофейных команд попало сравнительно большое число немецких самолетов-снарядов[ 23*] V-1 (ФАУ-1). Эта ракета, выполненная по нормальной самолетной схеме и оснащенная реактивным пульсирующим двигателем, имела дальность полета 250 км. Она предназначалась для нанесения ударов по наземным объектам большой площади. По направлению V-1 управлялась при помощи бортовой инерциальной системы, а по высоте (в диапазоне от 200 до 2500 м) – при помощи барометрического высотомера. Дальность полета определялась небольшим воздушным винтом («лагом»), после набора заданного количества оборотов которого ракета выходила в режим пикирования и поражала цель. Данные самолеты-снаряды нашли широкое применение и с большим успехом, особенно на начальном этапе, использовались для обстрела Лондона, а затем ряда портов на северном побережье Европы. Недостатками V-1 являлись сравнительно небольшая скорость (около 600 км/час) и дальность полета, а также невозможность наведения по курсу и по дальности. Хотя немцы и предпринимали попытки решить данные проблемы, коренным образом модернизировать эту ракету они так и не смогли (или не успели).
Практически одновременно с V-1 отечественные специалисты ознакомились с другим детищем немецкой инженерной мысли – противокорабельной реактивной планирующей бомбой (или воздушной торпедой) семейства Hs-293A. По существу, это была обычная авиационная бомба, с прикрепленными к ней плоскими крыльями, оснащенными элеронами и хвостовым оперением, выполненным в виде вертикального стабилизатора с высокорасположенным рулем высоты. К нижней части корпуса бомбы подвешивался жидкостной реактивный двигатель (ЖРД). В качестве носителей этого оружия выступали тяжелые бомбардировщики германских ВВС. Они сбрасывали бомбу примерно за 18-20 км от цели, а затем наводили ее при помощи радиокомандной системы. ЖРД со временем работы не более 10 сек обеспечивал вывод бомбы на заданную скорость планирования (порядка 720 км/час), что собственно и позволяло наводить ее на цель (без использования двигателя Hs-298A отставала от носителя, «проваливаясь» под него).
Успешность боевого использования немцами обеих систем вооружения инициировала в нашей стране начало работ над их аналогами. Причем на начальном этапе они велись в двух направлениях: создание подобий V-1 и Hs-293A. Первым из них в 1945 г. занялось московское ОКБ-51, возглавляемое В.Н. Челомеем, а вторым – коллектив конструкторов во главе с М.В. Орловым из состава КБ-2 Министерства сельскохозяйственного машиностроения. Последнее направление неинтересно для темы данной монографии, так как привело к появлению комплекса КСЩ, которым вооружались исключительно надводные корабли (ЭМ пр. 56М и пр. 57бис).
